HTSAFEEA ABZWEIG DN/OD 110/50 45°

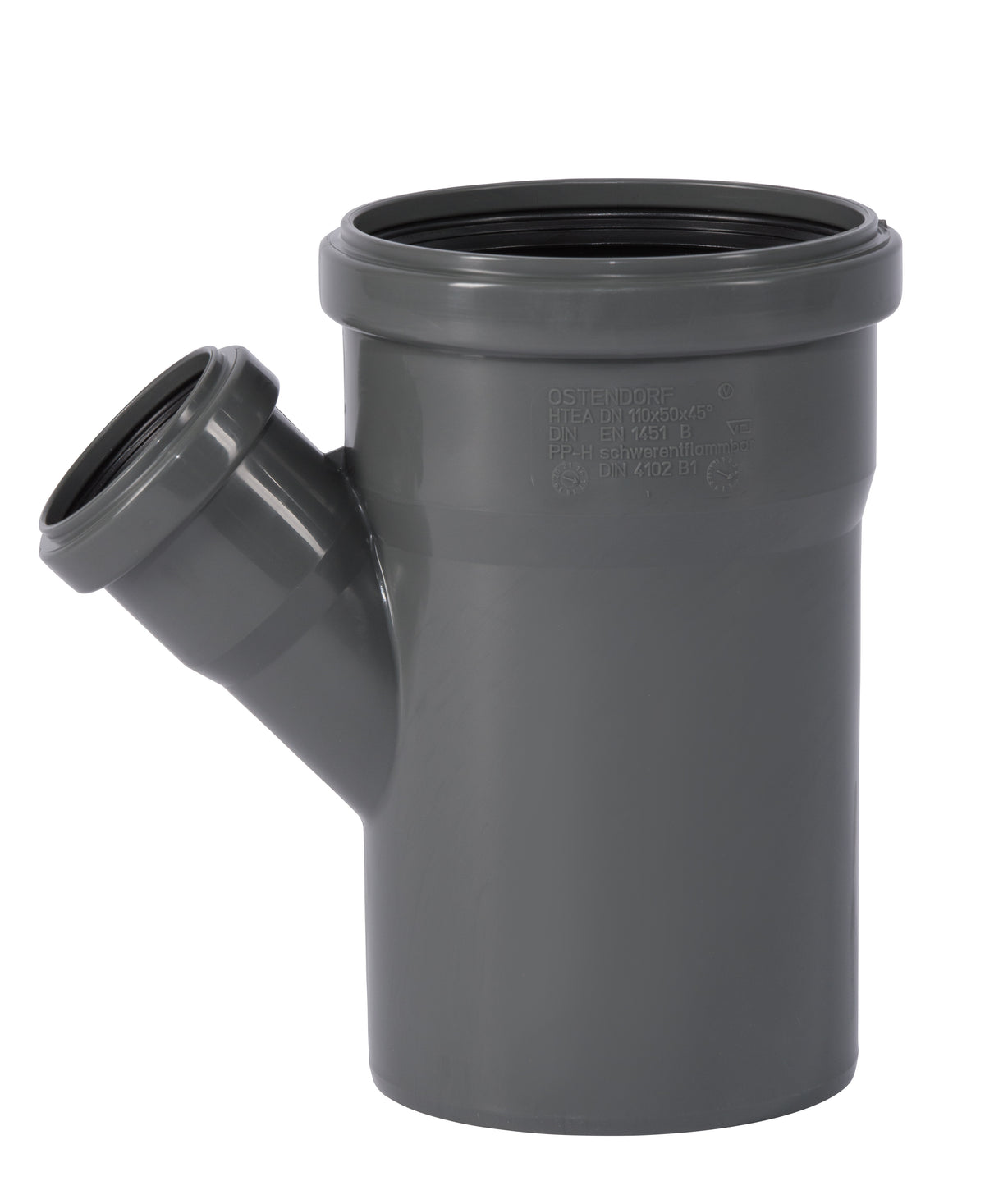

Ostendorf HT Safe Abzweig DN/OD 110/50, 45° – schallgedämmt

Der Abzweig, mit dem ein einzelnes Objekt an den großen Strang kommt: Die Leitung läuft in DN/OD 110 durch – der Nennweite von WC und Fallleitung –, angeschlossen wird eine DN/OD-50-Leitung, also eine Dusche, eine Spüle oder eine Waschmaschine.

45° ist der strömungsgünstigste Winkel. Auf einer großen Sammel- oder Grundleitung ist das besonders wichtig – hier fließt das Abwasser des ganzen Hauses vorbei, und eine quer einlaufende Einmündung würde es bei jedem Spülvorgang bremsen. Daraus folgt die Regel: In liegenden Leitungen werden Abzweige mit 45° gesetzt.

HT Safe hat bei Ostendorf das klassische HT-Programm abgelöst und ist voll abwärtskompatibel. Besser macht es die patentierte Dreifach-Dichtlippe (SBR nach DIN EN 681) und der Schallschutz: Schallschutzstufen I bis III.

Produktmerkmale:

• Produktname: Ostendorf HT Safe Einfachabzweig (HTsafeEA)
• Marke: Ostendorf Kunststoffe
• Nennweiten: Durchgang DN/OD 110, Abgang DN/OD 50 | Winkel: 45°
• Werkstoff: Polypropylen (PP), Verkehrsgrau RAL 7043
• Norm: DIN EN 1451-1 | Brandverhalten: B1 nach DIN 4102-1
• Dichtung: werkseitig eingelegte Dreifach-Dichtlippe, SBR nach DIN EN 681

Produktdetails:

• Artikelnummer: 3472255
• EAN: 4052836005830
• Gewicht: ca. 249 g
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Einzelnes Objekt an den großen Strang: Ohne Zwischenreduzierung.
• 45°: Der richtige Winkel für liegende Leitungen.
• Durchgang bleibt voll: DN 110 ohne Einschnürung.
• Schallschutzstufen I bis III.
• Dreifach-Dichtlippe: Verzeiht leichten Versatz.

Anwendungsbereich:

Anschluss einzelner Objekte an DN-110-Sammel- und Grundleitungen, Nachrüstung von Zapfstellen im Keller, Waschmaschinenanschlüsse sowie schallschutzrelevante Installationen.

Verwendungshinweise:

• Einbaurichtung prüfen: Der Abgang muss in Fließrichtung zeigen.
• Nennweite nie in Fließrichtung verkleinern.
• Nur Gleitmittel verwenden, niemals Fett oder Öl.
• Dehnungsspiel lassen: Bis zum Anschlag einschieben, dann etwa 10 mm zurückziehen.
• Körperschallgedämmte Schellen verwenden.

DN 110 durch, DN 50 ab – ein Objekt hängt sich an den Hauptstrang.
