HTSAFEEA ABZWEIG DN/OD 110/50 67,5°

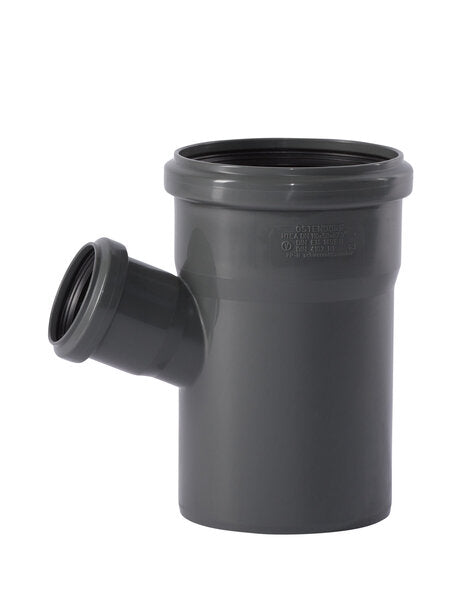

Ostendorf HT Safe Abzweig DN/OD 110/50, 67,5° – schallgedämmt

Der Abzweig, mit dem ein einzelnes Objekt an die Fallleitung kommt: Der Strang läuft in DN/OD 110 durch, angeschlossen wird eine DN/OD-50-Leitung.

67,5° ist der Winkel für die senkrechte Leitung. Das Wasser aus dem Abgang wird nach unten gelenkt, nicht quer in die fallende Strömung geschoben. Das hat einen handfesten Nutzen – je weicher die Einmündung, desto weniger stört sie den Luftstrom in der Fallleitung, und desto geringer die Gefahr, dass Geruchsverschlüsse leergesaugt werden.

HT Safe hat bei Ostendorf das klassische HT-Programm abgelöst und ist voll abwärtskompatibel. Besser macht es die patentierte Dreifach-Dichtlippe (SBR nach DIN EN 681) und der Schallschutz: Schallschutzstufen I bis III – an der Fallleitung der wirksamste Ort dafür.

Produktmerkmale:

• Produktname: Ostendorf HT Safe Einfachabzweig (HTsafeEA)
• Marke: Ostendorf Kunststoffe
• Nennweiten: Durchgang DN/OD 110, Abgang DN/OD 50 | Winkel: 67,5°
• Werkstoff: Polypropylen (PP), Verkehrsgrau RAL 7043
• Norm: DIN EN 1451-1 | Brandverhalten: B1 nach DIN 4102-1
• Dichtung: werkseitig eingelegte Dreifach-Dichtlippe, SBR nach DIN EN 681

Produktdetails:

• Artikelnummer: 3472253
• EAN: 4052836005861
• Gewicht: ca. 229 g
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Für die Fallleitung: Sauberer Übergang, ohne weit auszuladen.
• Schont den Luftstrom: Weniger Gefahr leergesaugter Geruchsverschlüsse.
• Durchgang bleibt voll: DN 110 ohne Einschnürung.
• Schallschutzstufen I bis III.
• Dreifach-Dichtlippe: Verzeiht leichten Versatz.

Anwendungsbereich:

Anbindung einzelner Objekte an DN-110-Fallleitungen, Abzweige in Schacht- und Vorwandinstallationen sowie schallschutzrelevante Installationen im Mehrfamilien- und Gewerbebau.

Verwendungshinweise:

• Einbaurichtung prüfen: Der Abgang muss in Fließrichtung zeigen.
• In liegenden Leitungen gehört der 45°-Abzweig hin.
• Nur Gleitmittel verwenden, niemals Fett oder Öl.
• Dehnungsspiel lassen: Bis zum Anschlag einschieben, dann etwa 10 mm zurückziehen.
• Körperschallgedämmte Schellen verwenden.

67,5° – der schonende Abzweig an der Fallleitung.
