HTSAFEEA ABZWEIG DN/OD 110/75 45°

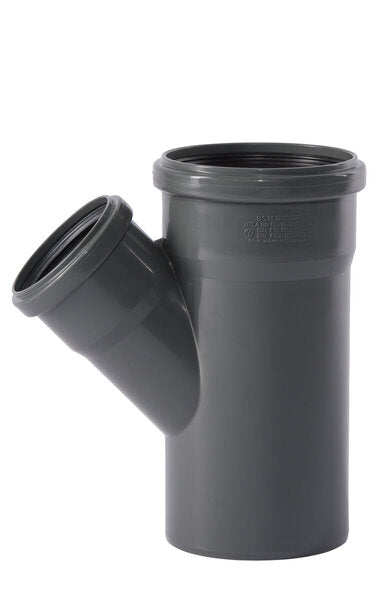

Ostendorf HT Safe Abzweig DN/OD 110/75, 45° – schallgedämmt

Der Abzweig, mit dem eine ganze Sammelleitung an den Hauptstrang kommt: Die Leitung läuft in DN/OD 110 durch, angeschlossen wird eine DN/OD-75-Sammelleitung – das gebündelte Abwasser eines Bades oder einer Küche.

45° ist der strömungsgünstigste Winkel, und bei dieser Kombination zählt das besonders: Aus dem Abgang kommt nicht ein einzelnes Objekt, sondern eine ganze Gruppe – mit entsprechend großen Wassermengen. Die Einmündung in Fließrichtung sorgt dafür, dass sich die beiden Ströme nicht gegenseitig blockieren. Daraus folgt die Regel: In liegenden Leitungen werden Abzweige mit 45° gesetzt.

HT Safe hat bei Ostendorf das klassische HT-Programm abgelöst und ist voll abwärtskompatibel. Besser macht es die patentierte Dreifach-Dichtlippe (SBR nach DIN EN 681) und der Schallschutz: Schallschutzstufen I bis III.

Produktmerkmale:

• Produktname: Ostendorf HT Safe Einfachabzweig (HTsafeEA)
• Marke: Ostendorf Kunststoffe
• Nennweiten: Durchgang DN/OD 110, Abgang DN/OD 75 | Winkel: 45°
• Werkstoff: Polypropylen (PP), Verkehrsgrau RAL 7043
• Norm: DIN EN 1451-1 | Brandverhalten: B1 nach DIN 4102-1
• Dichtung: werkseitig eingelegte Dreifach-Dichtlippe, SBR nach DIN EN 681

Produktdetails:

• Artikelnummer: 3472257
• EAN: 4052836005823
• Gewicht: ca. 300 g
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Ganze Sammelleitung an den Hauptstrang: Ohne Zwischenreduzierung.
• 45°: Der richtige Winkel für liegende Leitungen.
• Kein gegenseitiges Blockieren: Auch bei großen Wassermengen.
• Schallschutzstufen I bis III.
• Dreifach-Dichtlippe: Verzeiht leichten Versatz.

Anwendungsbereich:

Anschluss von DN-75-Sammelleitungen an DN-110-Grund- und Sammelleitungen, Kellerverteilungen, Zusammenführung mehrerer Nassbereiche sowie schallschutzrelevante Installationen.

Verwendungshinweise:

• Einbaurichtung prüfen: Der Abgang muss in Fließrichtung zeigen.
• Nennweite nie in Fließrichtung verkleinern.
• Nur Gleitmittel verwenden, niemals Fett oder Öl.
• Dehnungsspiel lassen: Bis zum Anschlag einschieben, dann etwa 10 mm zurückziehen.
• Körperschallgedämmte Schellen verwenden.

DN 110 durch, DN 75 ab – eine Sammelleitung hängt sich an den Hauptstrang.
