HTSAFEEA ABZWEIG DN/OD 75/75 45°

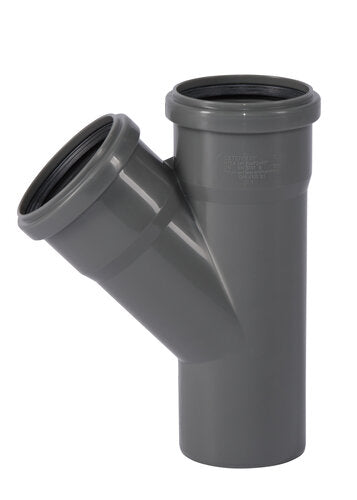

Ostendorf HT Safe Abzweig DN/OD 75/75, 45° – schallgedämmt

DN/OD 75/75 heißt: Durchgang und Abgang haben dieselbe Nennweite. Das ist der Abzweig für den Fall, dass zwei vollwertige Sammelleitungen zusammenlaufen – etwa die Stränge zweier Bäder oder eines Bades und der Küche, bevor es gemeinsam zur Fallleitung geht.

45° ist der strömungsgünstigste Winkel, und hier zählt das besonders: Wenn aus beiden Richtungen gleichzeitig Wasser kommt, muss die Einmündung in Fließrichtung erfolgen, sonst blockieren sich die Ströme gegenseitig. Daraus folgt die Regel: In liegenden Leitungen werden Abzweige mit 45° gesetzt.

HT Safe hat bei Ostendorf das klassische HT-Programm abgelöst und ist voll abwärtskompatibel. Besser macht es die patentierte Dreifach-Dichtlippe (SBR nach DIN EN 681) und der Schallschutz: Schallschutzstufen I bis III.

Produktmerkmale:

• Produktname: Ostendorf HT Safe Einfachabzweig (HTsafeEA)
• Marke: Ostendorf Kunststoffe
• Nennweiten: Durchgang DN/OD 75, Abgang DN/OD 75 | Winkel: 45°
• Werkstoff: Polypropylen (PP), Verkehrsgrau RAL 7043
• Norm: DIN EN 1451-1 | Brandverhalten: B1 nach DIN 4102-1
• Dichtung: werkseitig eingelegte Dreifach-Dichtlippe, SBR nach DIN EN 681

Produktdetails:

• Artikelnummer: 3472283
• EAN: 4052836005229
• Gewicht: ca. 169 g
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Zwei vollwertige Stränge: Voller Querschnitt in beiden Richtungen.
• 45°: Der richtige Winkel für liegende Sammelleitungen.
• Kein gegenseitiges Blockieren: Auch bei gleichzeitigem Abfluss.
• Schallschutzstufen I bis III.
• Dreifach-Dichtlippe: Verzeiht leichten Versatz.

Anwendungsbereich:

Zusammenführung zweier DN-75-Sammelleitungen, Verbindung mehrerer Nassbereiche vor der Fallleitung, Kellerverteilungen sowie schallschutzrelevante Installationen.

Verwendungshinweise:

• Einbaurichtung prüfen: Der Abgang muss in Fließrichtung zeigen.
• Hinter dem Abzweig gegebenenfalls auf DN 110 erweitern, wenn beide Stränge stark belastet sind.
• Nur Gleitmittel verwenden, niemals Fett oder Öl.
• Dehnungsspiel lassen: Bis zum Anschlag einschieben, dann etwa 10 mm zurückziehen.
• Körperschallgedämmte Schellen verwenden.

Zwei Sammelleitungen werden eine – im strömungsgünstigsten Winkel.
