HTSAFEEA ABZWEIG DN/OD 75/75 87,5°

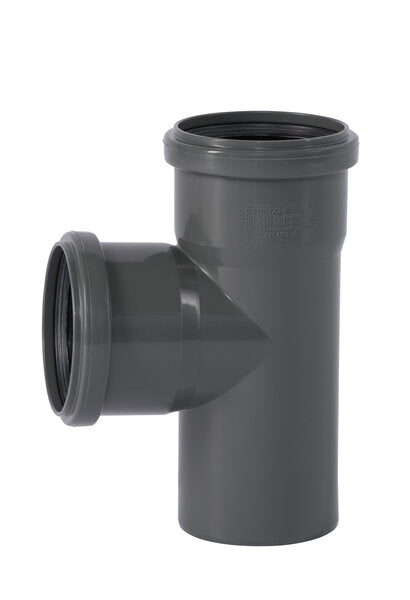

Ostendorf HT Safe Abzweig DN/OD 75/75, 87,5° – schallgedämmt

DN/OD 75/75 heißt: Durchgang und Abgang haben dieselbe Nennweite – voller Querschnitt für zwei gleichwertige Sammelleitungen.

Der 87,5°-Abzweig lässt die zweite Leitung praktisch rechtwinklig einmünden – und die fehlenden Grade auf 90° sind Absicht: Sitzt der Abzweig in einer senkrechten Leitung, bekommt der waagerechte Abgang damit automatisch sein Gefälle.

Genau dort gehört er hin – und nur dort. An der senkrechten Leitung baut er kurz, was im Schacht entscheidend ist. In einer liegenden Leitung würde der quer einlaufende Strahl den Hauptstrom bremsen – dort gehört der 45°-Abzweig hin.

HT Safe hat bei Ostendorf das klassische HT-Programm abgelöst und ist voll abwärtskompatibel; gedichtet wird über die patentierte Dreifach-Dichtlippe (SBR nach DIN EN 681). Schallschutz: Stufen I bis III.

Produktmerkmale:

• Produktname: Ostendorf HT Safe Einfachabzweig (HTsafeEA)
• Marke: Ostendorf Kunststoffe
• Nennweiten: Durchgang DN/OD 75, Abgang DN/OD 75 | Winkel: 87,5°
• Werkstoff: Polypropylen (PP), Verkehrsgrau RAL 7043
• Norm: DIN EN 1451-1 | Brandverhalten: B1 nach DIN 4102-1
• Dichtung: werkseitig eingelegte Dreifach-Dichtlippe, SBR nach DIN EN 681

Produktdetails:

• Artikelnummer: 3472285
• EAN: 4052836005267
• Gewicht: ca. 146 g
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Bringt das Gefälle mit: Die Abweichung von 90° ist Absicht.
• Baut sehr kurz: Entscheidend im Schacht.
• Zwei vollwertige Stränge: Voller Querschnitt in beiden Richtungen.
• Schallschutzstufen I bis III.
• Dreifach-Dichtlippe: Verzeiht leichten Versatz.

Anwendungsbereich:

Abzweige an senkrechten DN-75-Strängen, Anbindung von Sammelleitungen, Schacht- und Vorwandinstallation sowie schallschutzrelevante Installationen.

Verwendungshinweise:

• Nur in senkrechten Leitungen einsetzen – in liegenden Leitungen gehört der 45°-Abzweig hin.
• Einbaulage beachten: Die Neigung wirkt nur, wenn der Abzweig richtig herum sitzt.
• Die Muffen zeigen entgegen der Fließrichtung.
• Nur Gleitmittel verwenden, niemals Fett oder Öl.
• Körperschallgedämmte Schellen verwenden.

87,5° an der Senkrechten, 45° in der Waagerechten – daran entscheidet sich die Wahl.
