HTSAFER REDUKTION DN/OD 110/75

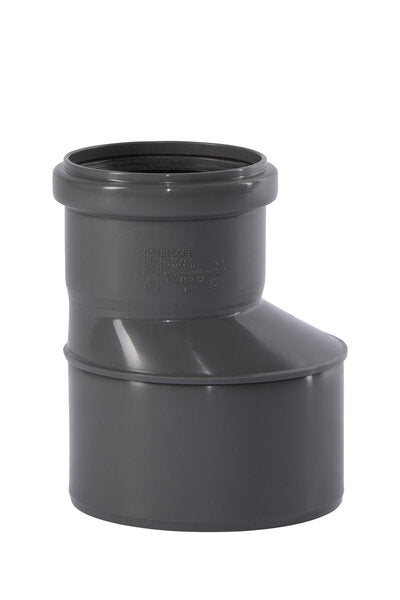

Ostendorf HT Safe Reduktion DN/OD 110/75 – schallgedämmt

Die Reduktion verbindet zwei verschiedene Nennweiten – hier DN/OD 110 auf DN/OD 75, also von der Fall- und Grundleitungsgröße auf die Sammelnennweite. Es ist der moderateste Reduzierschritt im großen Bereich und drosselt den Volumenstrom nur wenig.

Das Wesentliche ist die Sohle. Eine Reduktion der Hausentwässerung ist so gebaut, dass die Rohrsohle – der tiefste Punkt im Inneren – auf beiden Seiten möglichst auf gleicher Höhe liegt. Würde die Verkleinerung mittig sitzen, entstünde unten eine Stufe, an der sich alles fängt, was mitschwimmt.

HT Safe hat bei Ostendorf das klassische HT-Programm abgelöst und ist voll abwärtskompatibel. Gedichtet wird über die patentierte Dreifach-Dichtlippe (SBR nach DIN EN 681); Schallschutz: Stufen I bis III.

Produktmerkmale:

• Produktname: Ostendorf HT Safe Reduktion (HTsafeR)
• Marke: Ostendorf Kunststoffe
• Nennweiten: DN/OD 110 auf DN/OD 75
• Werkstoff: Polypropylen (PP), Verkehrsgrau RAL 7043
• Norm: DIN EN 1451-1 | Brandverhalten: B1 nach DIN 4102-1
• Dichtung: werkseitig eingelegte Dreifach-Dichtlippe, SBR nach DIN EN 681

Produktdetails:

• Artikelnummer: 3472326
• EAN: 4052836005953
• Gewicht: ca. 123 g
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Moderater Reduzierschritt: Drosselt den Volumenstrom nur wenig.
• Sohlengleicher Übergang: Keine Stufe, an der sich etwas fängt.
• Nutzt vorhandene Anschlüsse: Ein DN-110-Abgang wird weiterverwendet.
• Schallschutzstufen I bis III.
• Dreifach-Dichtlippe: Verzeiht leichten Versatz.

Anwendungsbereich:

Übergang von DN-110- auf DN-75-Leitungen, Anbindung von Sammelleitungen an Grund- und Fallleitungen, Kellerverteilungen sowie schallschutzrelevante Installationen.

Verwendungshinweise:

• Nennweite nie in Fließrichtung verkleinern – die große Seite gehört in Fließrichtung.
• Einbaulage beachten: Der sohlengleiche Übergang wirkt nur, wenn das Teil richtig herum sitzt.
• Nur Gleitmittel verwenden, niemals Fett oder Öl.
• Dehnungsspiel lassen: Bis zum Anschlag einschieben, dann etwa 10 mm zurückziehen.
• Körperschallgedämmte Schellen verwenden.

Die Sohle bleibt auf Höhe – dafür gibt es die Reduktion.
