INNENVERBINDER, VERZ. 100 MM

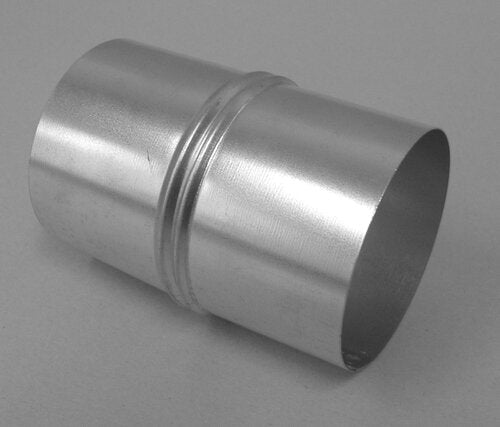

Upmann Innenverbinder verzinkt DN 100 – Rohrverbindung ohne Auftrag nach außen

„Innen“ ist bei diesem Verbinder das entscheidende Wort – und der Grund, ihn statt eines Außenverbinders zu wählen. Er wird in die beiden Rohrenden geschoben, nicht darüber. Der Außendurchmesser der Leitung bleibt dadurch unverändert – und genau das ist an vielen Stellen die Voraussetzung dafür, dass die Verbindung überhaupt passt: in einer Kernbohrung, in einer Mauerdurchführung, in einer Rohrschelle, in einem knapp bemessenen Schacht oder in einer abgehängten Decke. Ein Außenverbinder trägt dort auf und bleibt hängen.

Der Preis dafür ist eine leichte Verengung des Querschnitts – das Verbindungsstück sitzt schließlich im Luftweg. Bei einer einzelnen Verbindung fällt das nicht ins Gewicht; wer mehrere Rohrstücke hintereinanderkoppelt, sollte stattdessen über eine durchgehende Länge nachdenken.

Die verzinkte Stahlausführung ist die stabile Variante. Mit 160 Gramm wiegt sie rund das Vierfache des Kunststoff-Innenverbinders gleicher Nennweite – das ist kein Zufall, sondern Materialstärke. Sie verformt sich nicht, wenn beim Einschieben Kraft nötig wird, und sie hält auch dann noch die Form, wenn ein Alu-Flexrohr mit Schlauchklemmen darauf gespannt wird. Genau dafür wird sie meistens gebraucht: als fester Kern, auf den sich ein weiches Flexrohr klemmen lässt. Ein Kunststoffverbinder gibt unter der Klemmkraft nach.

Die Verzinkung schützt vor Korrosion – wichtig, weil in Abluftleitungen Kondenswasser anfällt.

Produktmerkmale:

• Produktname: Upmann Innenverbinder, verzinkt
• Marke: Upmann
• Material: Stahl, verzinkt
• Nennweite: DN 100
• Bauart: Innenverbinder – wird in die Rohrenden geschoben
• Gewicht: ca. 0,16 kg

Produktdetails:

• Artikelnummer: 74939
• Herstellernummer: 66520
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Kein Auftrag nach außen: Passt durch Bohrungen, Schellen und enge Schächte.
• Stabil: Verzinkter Stahl hält der Klemmkraft von Schlauchschellen stand.
• Für Alu-Flexrohr: Fester Kern zum Aufklemmen weicher Rohre.
• Verzinkt: Beständig gegen Kondenswasser in der Abluftleitung.
• Formstabil beim Einschieben: Verformt sich nicht unter Kraft.

Anwendungsbereich:

Verbindung von Lüftungsrohren DN 100, Anschluss von Alu-Flexrohren an feste Rohrenden, Kopplung in Kernbohrungen und Mauerdurchführungen, Leitungswege in Schachten und abgehängten Decken.

Verwendungshinweise:

• Rohrenden entgraten – ein scharfer Grat verhakt sich am Verbinder und verkantet ihn.
• Verbindungsstelle abdichten – Alu-Klebeband oder Dichtband; ein Innenverbinder allein ist nicht luftdicht.
• Bei Flexrohr mit Schlauchklemmen sichern – aufgesteckt allein hält es nicht dauerhaft.
• Nicht zu viele Verbindungen in einer Leitung – jede kostet Querschnitt und ist eine mögliche Undichtigkeit.
• Mittig einschieben – beide Rohrenden sollen gleich weit aufgeschoben sein.

Denselben Verbinder in DN 125 und DN 150, die Kunststoffausführung sowie Außenverbinder führen wir ebenfalls.
