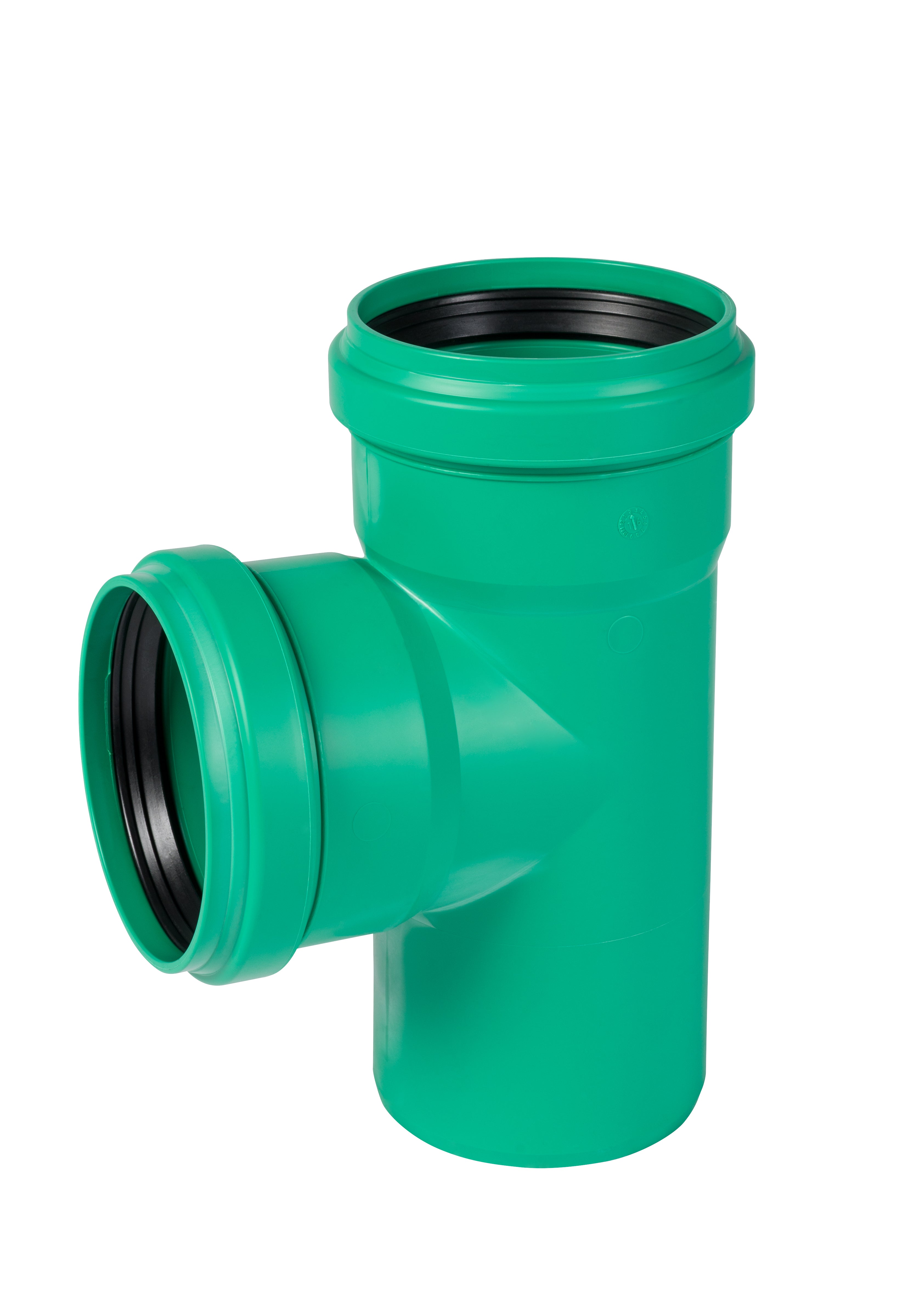

KG2000 KGEA EINFACHABZW.DN/OD110/110 87°

KG2000 KGEA Einfachabzweig 87° DN/OD 110/110

Der KG2000-Einfachabzweig 87° nimmt den Nebenstrang nahezu rechtwinklig auf. Sein Einsatzfeld ist klar umrissen: Er gehört dorthin, wo der Anschluss von oben senkrecht in die liegende Leitung einbindet – etwa bei einem Bodenablauf oder einem senkrecht herabgeführten Fallrohr. Der Vorteil ist der geringe Platzbedarf: Ein 87°-Abzweig braucht in der Trasse kaum Baulänge, während ein 45°-Abzweig den Nebenstrang über eine erhebliche Strecke schräg heranführen muss.

Produktmerkmale:

• Produktname: KG2000 KGEA Einfachabzweig 87°
• Marke: Ostendorf Kunststoffe
• Nennweiten: Hauptlauf DN/OD 110, Abzweig DN/OD 110
• Werkstoff: Polypropylen (PP-MD), maigrün
• Norm: DIN EN 14758-1

Produktdetails:

• Artikelnummer: 866642
• Herstellernummer: 774330
• Gewicht: ca. 0,667 kg
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Sehr geringer Platzbedarf: Der Anschluss braucht in der Trasse kaum Baulänge.
• Für senkrechte Anschlüsse von oben: Bodenabläufe und herabgeführte Fallrohre binden direkt ein.
• Volle Nennweite im Abzweig: Der Nebenstrang kommt ungedrosselt an.
• Werkseitige Dichtung: Kein separates Einlegen, keine falsch sitzenden Ringe.
• Zäh auch bei Kälte: PP wird im Frost nicht spröde.

Anwendungsbereich:

Senkrechte Anschlüsse an erdverlegte Kanalleitungen DN 110, Einbindung von Bodenabläufen und Fallrohren von oben sowie Anschlüsse an beengten Stellen.

Verwendungshinweise:

• In liegenden Grundleitungen ist grundsätzlich der 45°-Abzweig vorzuziehen – der 87°-Abzweig gehört dorthin, wo der Nebenstrang von oben einbindet.
• Abzweig nie von unten anschließen; das Wasser des Hauptlaufs würde in den Nebenstrang laufen.
• In der Nähe eine Reinigungsöffnung vorsehen – rechtwinklige Einmündungen neigen zu Ablagerungen.
• KG2000 ist für den Einsatz außerhalb von Gebäuden vorgesehen.

Der KG2000-Abzweig 87° 110/110 nimmt den senkrechten Anschluss auf engstem Raum auf.
