KG2000 KGEA EINFACHABZW.DN/OD160/110 87°

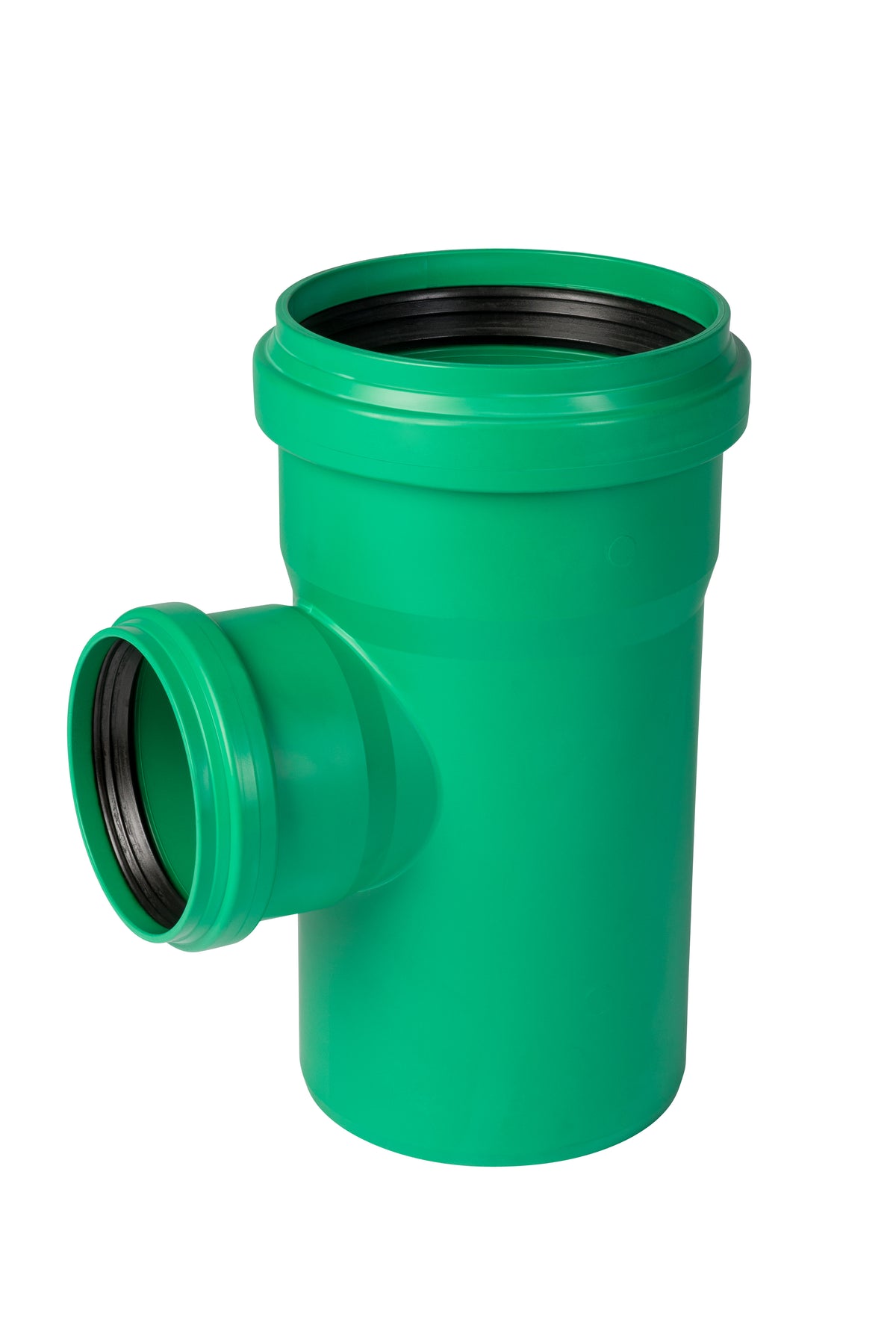

KG2000 KGEA Einfachabzweig 87° DN/OD 160/110

Der KG2000-Einfachabzweig 87° 160/110 führt eine Anschlussleitung DN 110 nahezu rechtwinklig in die Grundleitung DN 160. Er ist die Lösung für Anschlüsse, bei denen der Nebenstrang senkrecht von oben herabgeführt wird oder die Trasse keinen Raum für die schräge Heranführung eines 45°-Abzweigs bietet – etwa dicht an einer Kellerwand oder zwischen zwei Fundamenten.

Produktmerkmale:

• Produktname: KG2000 KGEA Einfachabzweig 87°
• Marke: Ostendorf Kunststoffe
• Nennweiten: Hauptlauf DN/OD 160, Abzweig DN/OD 110
• Werkstoff: Polypropylen (PP-MD), maigrün
• Norm: DIN EN 14758-1

Produktdetails:

• Artikelnummer: 866722
• Herstellernummer: 774350
• Gewicht: ca. 1,334 kg
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Minimaler Platzbedarf: Kein schräger Anlauf des Nebenstrangs erforderlich.
• Für senkrechte Anschlüsse: Bodenabläufe und Fallrohre binden von oben direkt ein.
• Die häufigste Nennweitenkombination: DN 110 an die Grundleitung DN 160.
• Werkseitige Dichtung: Kein separates Einlegen, keine falsch sitzenden Ringe.
• Zäh auch bei Kälte: PP wird im Frost nicht spröde.

Anwendungsbereich:

Senkrechte Anschlüsse an Grundleitungen DN 160, Einbindung von Bodenabläufen und Fallrohren von oben, Anschlüsse dicht an Kellerwänden und Fundamenten sowie nachträgliche Erweiterungen.

Verwendungshinweise:

• In liegenden Grundleitungen ist grundsätzlich der 45°-Abzweig vorzuziehen – der 87°-Abzweig gehört dorthin, wo der Nebenstrang von oben einbindet oder der Platz fehlt.
• Abzweig nie von unten anschließen.
• In der Nähe eine Reinigungsöffnung vorsehen; rechtwinklige Einmündungen neigen zu Ablagerungen.
• KG2000 ist für den Einsatz außerhalb von Gebäuden vorgesehen.

Der KG2000-Abzweig 87° 160/110 macht den Anschluss auch dort möglich, wo kein Platz für eine schräge Führung ist.
