KG2000 KGEA EINFACHABZW.DN/OD315/315 45°

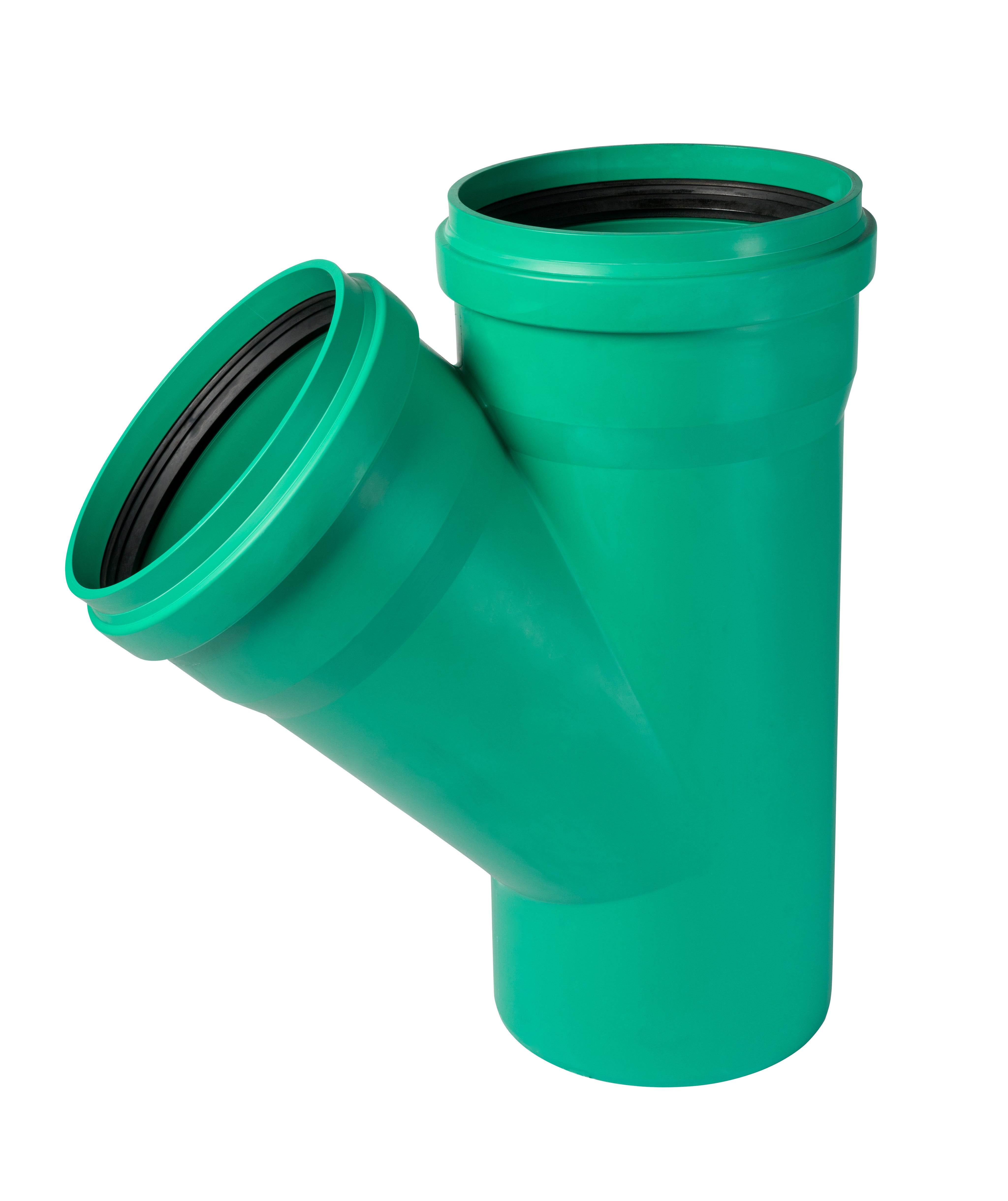

KG2000 KGEA Einfachabzweig 45° DN/OD 315/315

Der KG2000-Einfachabzweig 45° 315/315 verbindet zwei Hauptsammler in voller Nennweite. Ein solcher Knoten steht im Netz ganz oben: Ab hier führt eine einzige Leitung, was zuvor zwei getrennte Stränge transportiert haben. Entsprechend gründlich sind Bemessung, Bettung und Gefälle der weiterführenden Strecke zu planen.

Produktmerkmale:

• Produktname: KG2000 KGEA Einfachabzweig 45°
• Marke: Ostendorf Kunststoffe
• Nennweiten: Hauptlauf DN/OD 315, Abzweig DN/OD 315
• Werkstoff: Polypropylen (PP-MD), maigrün
• Norm: DIN EN 14758-1

Produktdetails:

• Artikelnummer: 866608
• Herstellernummer: 772880
• Gewicht: ca. 11,5 kg
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Knoten zweier Hauptsammler: Beide Stränge treffen in voller Nennweite aufeinander.
• Notwendig flacher Winkel: Bei gleichrangigen großen Strömen wäre eine steile Einmündung eine dauerhafte Störstelle.
• Kein gegenseitiger Rückstau: Auch bei gleichzeitiger Vollfüllung beider Leitungen.
• Werkseitige Dichtung: Kein separates Einlegen, keine falsch sitzenden Ringe.
• Ohne Hebezeug: Mit gut elf Kilogramm noch von Hand zu setzen.

Anwendungsbereich:

Knotenpunkte großer Entwässerungsnetze, Vereinigung von Hauptsammlern DN 315, kommunale und gewerbliche Entwässerung sowie Zuleitungen zu Rückhalte- und Versickerungsanlagen.

Verwendungshinweise:

• Abzweig in Fließrichtung einbauen – falsch herum gesetzt staut er zurück.
• Den Abzweig seitlich oder von oben anschließen, nie von unten.
• Bemessung, Gefälle und Bettung der weiterführenden Leitung prüfen; sie trägt ab hier beide Stränge.
• Formstück über die volle Länge auflagern und großzügig Gleitmittel verwenden.

Der KG2000-Abzweig 45° 315/315 ist der Knoten zweier Hauptsammler.
