KG2000 KGUS ANSCHL.STZG.SPITZE.DN/OD160

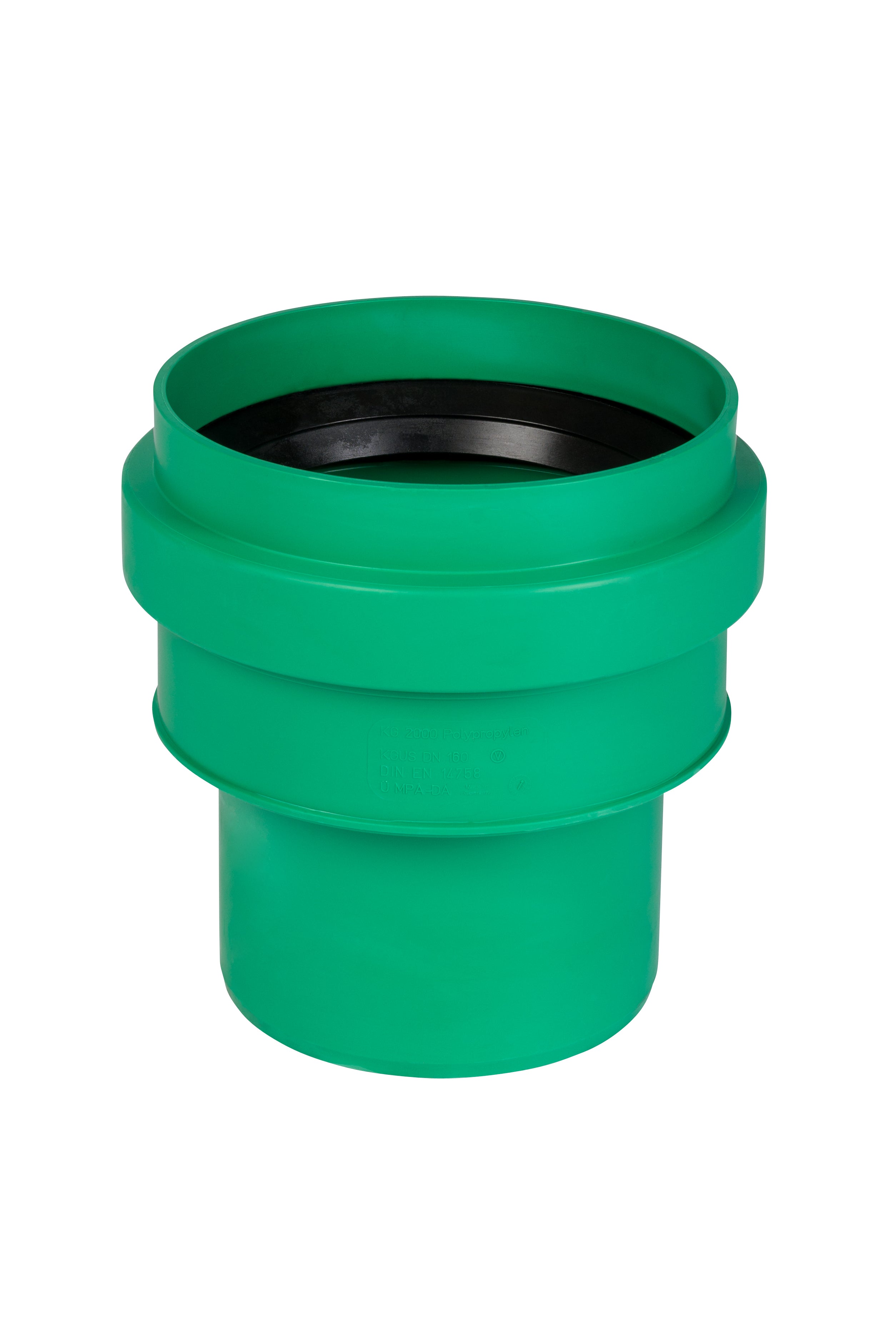

KG2000 KGUS Anschluss an Steinzeug, Spitzende DN/OD 160 – Polypropylen, DIN EN 14758

Der KG2000-Anschluss an Steinzeug in DN 160 ist die meistgebrauchte Größe dieses Übergangs. DN 160 ist sowohl die Standardnennweite der heutigen Grundleitung als auch die der alten Steinzeug-Hausanschlüsse – an dieser Stelle treffen bei praktisch jeder Kanalsanierung Alt und Neu aufeinander. Wird der neue Abschnitt im belastbaren KG2000-System ausgeführt, ist dieses Formstück das Bindeglied zum Bestand.

⚠️ Und hier liegt der Fehlkauf, der in dieser Produktgruppe am häufigsten passiert – er steckt in einem einzigen Buchstaben am Ende der Bezeichnung. Ein Steinzeugrohr hat an einem Ende eine Muffe, am anderen ein Spitzende. Beide brauchen ein anderes Übergangsstück, und beide heißen fast gleich:

• KGUS – dieser Artikel. Er wird auf ein Spitzende geschoben, also auf das glatte, nicht aufgeweitete Rohrende.
• KGUSM – das Gegenstück. Es wird in eine Steinzeugmuffe eingesteckt, also in den aufgeweiteten Trichter.

Sehen Sie deshalb in den Graben, bevor Sie bestellen: Haben Sie am Ende des alten Rohres einen glatten Zylinder, brauchen Sie KGUS; haben Sie einen Trichter, brauchen Sie KGUSM. Bei einem aufgetrennten Strang liegen beide Enden frei – dann entscheidet, an welchem Sie weiterbauen. Im Zweifel: Foto machen und mitbringen, wir bestimmen das Teil.

Warum es dieses Teil überhaupt braucht: Steinzeug und Kunststoff haben bei gleicher Nennweite unterschiedliche Außenmaße. Ein KG-Rohr DN 160 hat 160 mm Außendurchmesser – daher die Bezeichnung DN/OD. Ein Steinzeugrohr DN 160 hat 160 mm innen und ist außen deutlich dicker. Eine normale KG-Muffe passt darüber also nicht; das Übergangsstück bringt eine entsprechend weitere Aufnahme mit der passenden Dichtung mit.

⚠️⚠️ Und jetzt die zweite Unterscheidung, die genauso oft schiefgeht: Es gibt diesen Übergang in zwei verschiedenen Rohrsystemen. Beide heißen KGUS, beide sitzen auf dem Steinzeug-Spitzende – aber die Systemseite ist eine andere:

• KG2000 nach DIN EN 14758 – dieser Artikel. Polypropylen, das kerbschlagfeste System für hoch belastete und tief liegende Leitungen.
• KG nach DIN EN 1401 – das klassische PVC-U-System in Orangebraun, der Standard der Hausentwässerung.

Entscheidend ist, womit Sie weiterbauen: Das Übergangsstück muss zum neuen Rohr passen, nicht zum alten Steinzeug. Liegt der neue Abschnitt in KG2000, gehört dieses Teil hin; wird klassisch in KG gebaut, das Gegenstück aus der KG-Reihe. Sehen Sie im Zweifel auf das Rohr, das Sie verlegen: KG2000 ist maigrün, KG orangebraun.

Die Nennweiten unterscheiden sich zwischen den beiden Reihen – und das ist der Punkt, an dem eine Bestellung hängen bleibt:

• KG2000, Spitzende (KGUS): DN/OD 110, 125 und 160.
• KG2000, Muffe (KGUSM): DN/OD 110 und 160 – in 125 gibt es sie nicht.
• KG, Spitzende (KGUS): DN/OD 110, 125, 160 und 200.
• KG, Muffe (KGUSM): DN/OD 110 bis 250, dazu 315.

Wer also in KG2000 baut und an eine Steinzeugmuffe in DN 125 anschließen muss, findet dafür kein Teil in dieser Reihe – dann wird der Übergang über das klassische KG-System gelöst. Sagen Sie uns Nennweite, Rohrende und System, dann legen wir das richtige Teil heraus.

Zum Werkstoff: Polypropylen, mineralverstärkt (PP-MD), maigrün, nach DIN EN 14758 – beständig gegen die üblichen Abwässer im Bereich pH 2 bis pH 12 und damit auch gegen das, was in einer Hausentwässerung an Reinigern und Fetten ankommt. Das ist der sachliche Grund, abschnittsweise auf Kunststoff zu wechseln: Steinzeug ist chemisch hervorragend, aber starr und an den Muffen anfällig – gerissene Steinzeugmuffen sind die klassische Schadstelle in alten Grundleitungen.

Produktmerkmale:

• Produktname: KG2000 KGUS Anschluss an Steinzeug, Spitzende
• Marke: Ostendorf Kunststoffe | Herstellernummer: 777580
• Nennweite: DN/OD 160 | Anschlussseite Bestand: Steinzeug-Spitzende
• Werkstoff: Polypropylen, mineralverstärkt (PP-MD), maigrün
• Norm: DIN EN 14758 | Beständigkeit: pH 2 bis pH 12
• Einsatzbereich: erdverlegte Abwasserleitungen

Produktdetails:

• Artikelnummer: 866611
• Gewicht: ca. 1,165 kg
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Die häufigste Nennweite: DN 160 ist die Größe von Grundleitung und altem Steinzeug-Hausanschluss.
• Bestandsleitung bleibt liegen: Intaktes Steinzeug muss nicht ausgebaut werden.
• Löst das Maßproblem: Steinzeug ist bei gleicher Nennweite außen dicker als Kunststoff.
• Systemseite normal steckbar: Zur KG2000-Seite hin eine gewöhnliche Steckverbindung.
• pH 2 bis 12 beständig: Deckt ab, was in einer Hausentwässerung ankommt.

Anwendungsbereich:

Übergang von KG2000-Grundleitungen auf Steinzeugleitungen DN 160, Kanalsanierung im Bestand, Anschluss an alte Hausanschlussleitungen sowie Reparaturarbeiten an gemischten Leitungssystemen.

Verwendungshinweise:

• ⚠️ Spitzende oder Muffe prüfen – für die Steinzeugmuffe heißt das Teil KGUSM.
• Steinzeug gründlich reinigen: alte Hanf-, Teer- oder Zementfugen vollständig entfernen.
• Zustand des Steinzeugs prüfen – gerissene oder abgeplatzte Enden tragen keine dichte Verbindung.
• Dichtsitze reinigen und systemverträgliches Gleitmittel verwenden.
• Vor dem Verfüllen auf Dichtheit prüfen und die Leitung im Graben in einem Sandbett spannungsfrei lagern.

Das Gegenstück KGUSM für die Steinzeugmuffe in DN/OD 110 und 160, die KG2000-Übergänge auf Steinzeug-Spitzende in DN/OD 110 und 125, dieselben Übergänge im klassischen KG-System bis DN/OD 250, Profilringe als Ersatzdichtung, KG2000-Rohre und Formstücke sowie Gleitmittel führen wir ebenfalls – nennen Sie uns Nennweite, Rohrende und System.
