KGB BOGEN 67°

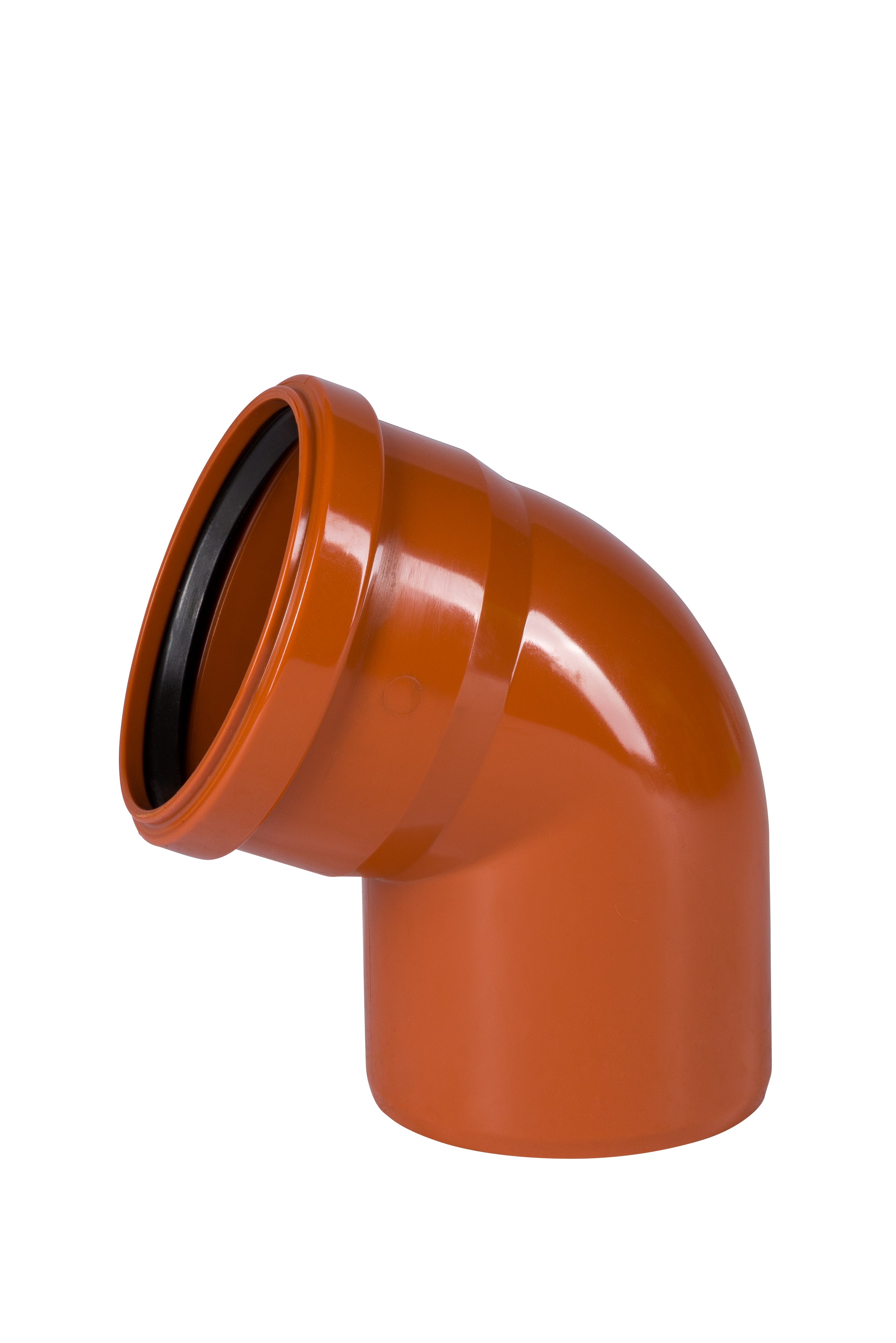

KGB Bogen 67° – Kanalgrundrohr-Bogen aus PVC-U

Der KGB-Bogen 67° deckt den Bereich ab, in dem eine deutliche Richtungsänderung nötig ist, der rechte Winkel aber zu viel wäre. Typisch ist der Anschluss einer Fallleitung an die liegende Grundleitung: Der 67°-Bogen führt das Abwasser weicher in die Waagerechte als ein 87°-Bogen und vermeidet damit das laute Anschlagen und die Ablagerungen an der Umlenkung.

Produktmerkmale:

• Produktname: KGB Bogen 67°
• Marke: Ostendorf
• Werkstoff: PVC-U, orangebraun
• Norm: DIN EN 1401 / DIN EN 13476-2
• Verbindung: Steckmuffe mit werkseitig eingelegtem Lippendichtring

Lieferbare Ausführungen:

Dieser Artikel ist in mehreren Nennweiten erhältlich: DN/OD 110, 125, 160 und 200. Bitte wählen Sie die benötigte Nennweite oben aus – Artikelnummer, Gewicht und Preis richten sich nach der gewählten Ausführung.

Vorteile im Überblick:

• Weicher als der rechte Winkel: Führt Fallleitungen strömungsgünstiger in die Waagerechte.
• Leiser Betrieb: Weniger Anprallgeräusch als bei einer 87°-Umlenkung.
• Weniger Ablagerung: Die sanftere Umlenkung bietet Feststoffen weniger Halt.
• Steckmuffe mit Dichtring: Verlegung ohne Kleben oder Spezialwerkzeug.
• Wurzelfest und chemikalienbeständig: Dauerhaft beständig gegen häusliches Abwasser.

Anwendungsbereich:

Erdverlegte Schmutz-, Regen- und Mischwasserleitungen außerhalb von Gebäuden, Anschluss von Fallleitungen an die Grundleitung, Grundstücksentwässerung sowie Hausanschlussleitungen.

Verwendungshinweise:

• Muffe entgegen der Fließrichtung setzen – das Spitzende zeigt mit dem Gefälle.
• Am Fuß einer Fallleitung nach der Umlenkung ein gerades Stück vorsehen, bevor der nächste Abzweig folgt.
• Spitzende anfasen, Dichtsitz reinigen und systemverträgliches Gleitmittel verwenden.
• Rohrgraben mit tragfähigem Bettungsmaterial ausführen, Bögen satt auflagern.

Der KGB-Bogen 67° führt Fallleitungen sauber in die Waagerechte.
