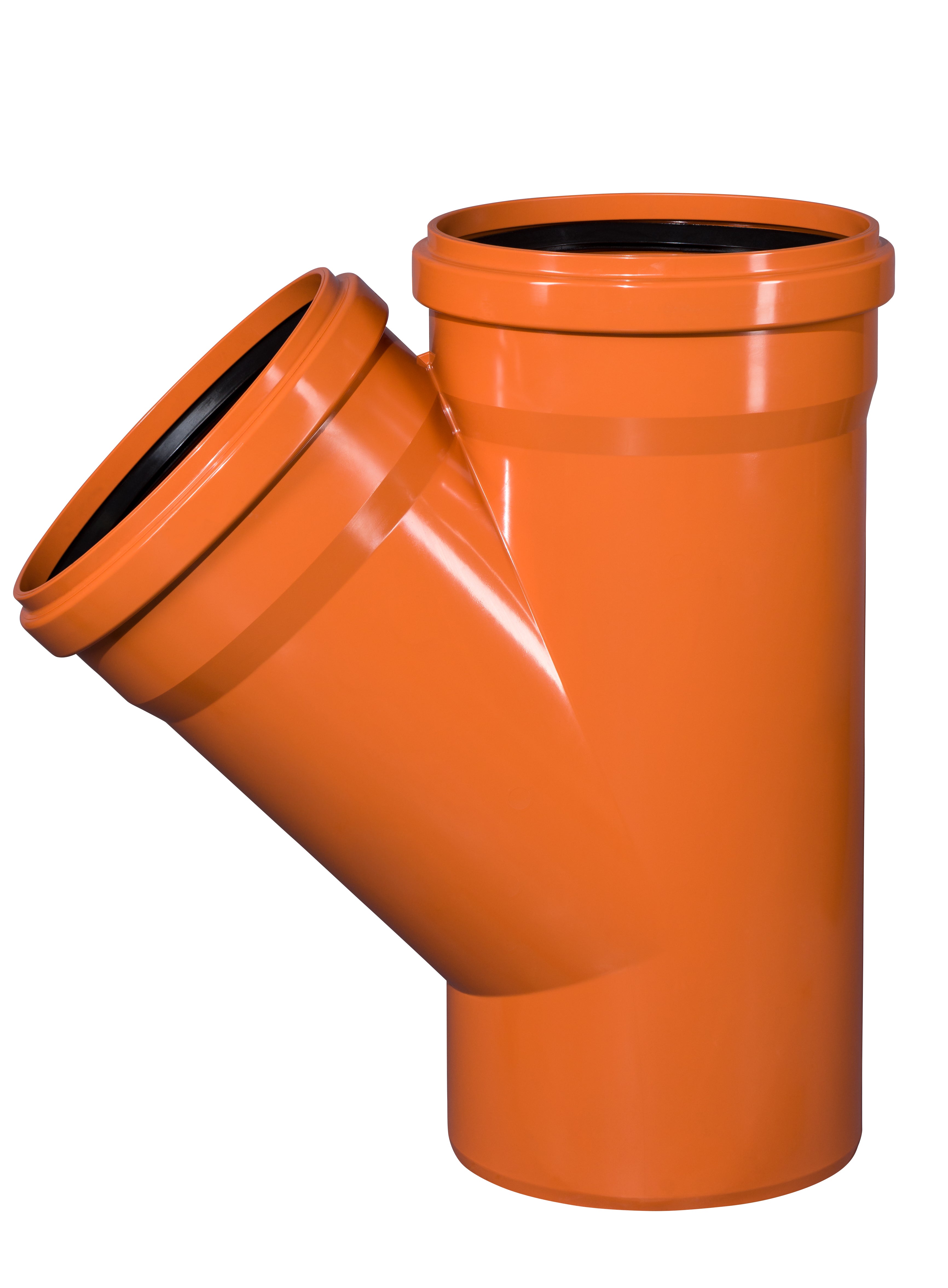

KGEA EINFACHABZWEIG 45° DN/OD 315/315

KGEA Einfachabzweig 45° DN/OD 315/315

Der KGEA-Einfachabzweig 45° 315/315 ist einer der größten Abzweige des KG-Programms und verbindet zwei Hauptsammler in voller Nennweite. Ein solcher Knoten steht im Netz ganz oben: Ab hier führt eine einzige Leitung, was zuvor zwei getrennte Stränge transportiert haben. Entsprechend gründlich sind Bemessung, Bettung und Gefälle der weiterführenden Strecke zu planen.

Produktmerkmale:

• Produktname: KGEA Einfachabzweig 45°
• Marke: Ostendorf
• Nennweiten: Hauptlauf DN/OD 315, Abzweig DN/OD 315
• Werkstoff: PVC-U, orangebraun
• Norm: DIN EN 1401 / DIN EN 13476-2

Produktdetails:

• Artikelnummer: 866677
• Gewicht: ca. 12,18 kg
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Knoten zweier Hauptsammler: Beide Stränge treffen in voller Nennweite aufeinander.
• Notwendig flacher Winkel: Bei gleichrangigen großen Strömen wäre eine steile Einmündung eine dauerhafte Störstelle.
• Kein gegenseitiger Rückstau: Auch bei gleichzeitiger Vollfüllung beider Leitungen.
• Ohne Hebezeug: Mit gut zwölf Kilogramm noch von Hand zu setzen – anders als ein Betonformstück dieser Größe.
• Steckverbindung: Montage ohne Kleben oder Schweißen.

Anwendungsbereich:

Knotenpunkte großer Entwässerungsnetze, Vereinigung von Hauptsammlern DN 315, kommunale und gewerbliche Entwässerung sowie Zuleitungen zu Rückhalte- und Versickerungsanlagen.

Verwendungshinweise:

• Abzweig in Fließrichtung einbauen – falsch herum gesetzt staut er zurück.
• Den Abzweig seitlich oder von oben anschließen, nie von unten.
• Bemessung, Gefälle und Bettung der weiterführenden Leitung prüfen; sie trägt ab hier beide Stränge.
• Formstück über die volle Länge auflagern, Dichtsitze reinigen und großzügig Gleitmittel verwenden.

Der KGEA-Abzweig 45° 315/315 ist der Knoten zweier Hauptsammler.
