KGEA EINFACHABZWEIG 45° DN/OD 400/160

KGEA Einfachabzweig 45° DN/OD 400/160

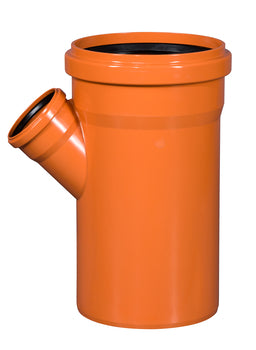

Der KGEA-Einfachabzweig 45° 400/160 bindet eine einzelne Gebäudegrundleitung in einen Kanal der größten KG-Nennweite ein. Der Größenunterschied ist beträchtlich – und genau das ist der Sinn: Ein DN-400-Sammler führt die Entwässerung eines ganzen Quartiers oder einer großen Verkehrsfläche, während das angeschlossene Gebäude nur einen kleinen Beitrag leistet. Der Abzweig erlaubt diesen Anschluss, ohne den Kanal aufzutrennen oder einen Schacht setzen zu müssen.

Produktmerkmale:

• Produktname: KGEA Einfachabzweig 45°
• Marke: Ostendorf
• Nennweiten: Hauptlauf DN/OD 400, Abzweig DN/OD 160
• Werkstoff: PVC-U, orangebraun
• Norm: DIN EN 1401 / DIN EN 13476-2

Produktdetails:

• Artikelnummer: 866678
• Gewicht: ca. 16,07 kg
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Anschluss ohne Schacht: Das Gebäude wird direkt in den großen Kanal eingebunden.
• Sehr große Reserve im Hauptlauf: Der Anschluss belastet den Sammler kaum merklich.
• Strömungsgünstig: Die 45°-Einmündung führt das Wasser in Fließrichtung ein.
• Kein Rückstau ins Gebäude: Der spitze Winkel verhindert das Zurückdrücken aus dem Kanal.
• Ohne Hebezeug: Mit rund 16 kg noch von zwei Personen zu setzen – anders als ein Betonformstück dieser Größe.

Anwendungsbereich:

Anschluss einzelner Gebäude an Kanäle DN 400, kommunale Entwässerung, Erschließung von Wohn- und Gewerbegebieten sowie Entwässerung großer Verkehrsflächen.

Verwendungshinweise:

• Abzweig in Fließrichtung einbauen – falsch herum gesetzt staut er ins Gebäude zurück.
• Den Abzweig seitlich oder von oben anschließen, nie von unten.
• Bei Rückstaugefahr die gebäudeseitige Absicherung prüfen – der Kanal führt ein Vielfaches der Hausleitungsmenge.
• Formstück über die volle Länge auflagern; das Gewicht des Kanals darf nicht auf dem Abzweigstutzen liegen.

Der KGEA-Abzweig 45° 400/160 bindet das Gebäude ohne Schacht in den großen Kanal ein.
