KGEA EINFACHABZWEIG 87,5° DN/OD 200/110

KGEA Einfachabzweig 87,5° DN/OD 200/110

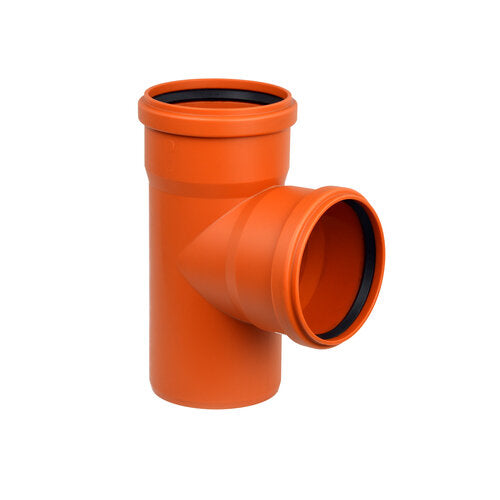

Der KGEA-Einfachabzweig 87,5° 200/110 bindet eine einzelne Anschlussleitung DN 110 nahezu rechtwinklig in eine Sammelleitung DN 200 ein. Die halben Grad gegenüber dem rechten Winkel sind kein Detail, sondern Absicht: Sie geben dem einmündenden Strang ein minimales Gefälle in Fließrichtung, sodass kein Wasser in der Einmündung stehen bleibt. Eingesetzt wird er, wo ein Fallrohr oder Bodenablauf senkrecht von oben auf den Sammler trifft.

Produktmerkmale:

• Produktname: KGEA Einfachabzweig 87,5°
• Nennweiten: Hauptlauf DN/OD 200, Abzweig DN/OD 110
• Werkstoff: PVC-U, orangebraun
• Norm: DIN EN 1401 / DIN EN 13476-2
• Verbindung: Steckmuffe mit Lippendichtring

Produktdetails:

• Artikelnummer: 462083
• EAN: 4022462006730
• Gewicht: ca. 1,599 kg
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• 87,5° statt 90°: Das minimale Gefälle verhindert stehendes Wasser in der Einmündung.
• Minimaler Platzbedarf: Kein schräger Anlauf des Nebenstrangs erforderlich.
• Einzelanschluss an den Sammler: Ein Fallrohr geht direkt in die Sammelleitung.
• Große Reserve im Hauptlauf: Der schmale Nebenstrang belastet den Sammler kaum.
• Steckverbindung: Montage ohne Kleben oder Spezialwerkzeug.

Anwendungsbereich:

Senkrechte Anschlüsse an Sammelleitungen DN 200, Einbindung von Regenfallrohren und Bodenabläufen von oben, Entwässerung von Mehrfamilienhäusern und Gewerbeobjekten sowie Anschlüsse an beengten Stellen.

Verwendungshinweise:

• In liegenden Grundleitungen ist grundsätzlich der 45°-Abzweig vorzuziehen – diese Ausführung gehört dorthin, wo der Nebenstrang von oben einbindet.
• Auf den Einbau in Fließrichtung achten; die 87,5° wirken nur richtig herum.
• Abzweig nie von unten anschließen.
• In der Nähe eine Reinigungsöffnung vorsehen und die Dichtsitze vor der Montage reinigen.

Der KGEA-Abzweig 87,5° 200/110 nimmt den senkrechten Anschluss auf und hält ihn trotzdem im Gefälle.
