KGEA EINFACHABZWEIG 87° DN/OD 125/110

KGEA Einfachabzweig 87° DN/OD 125/110

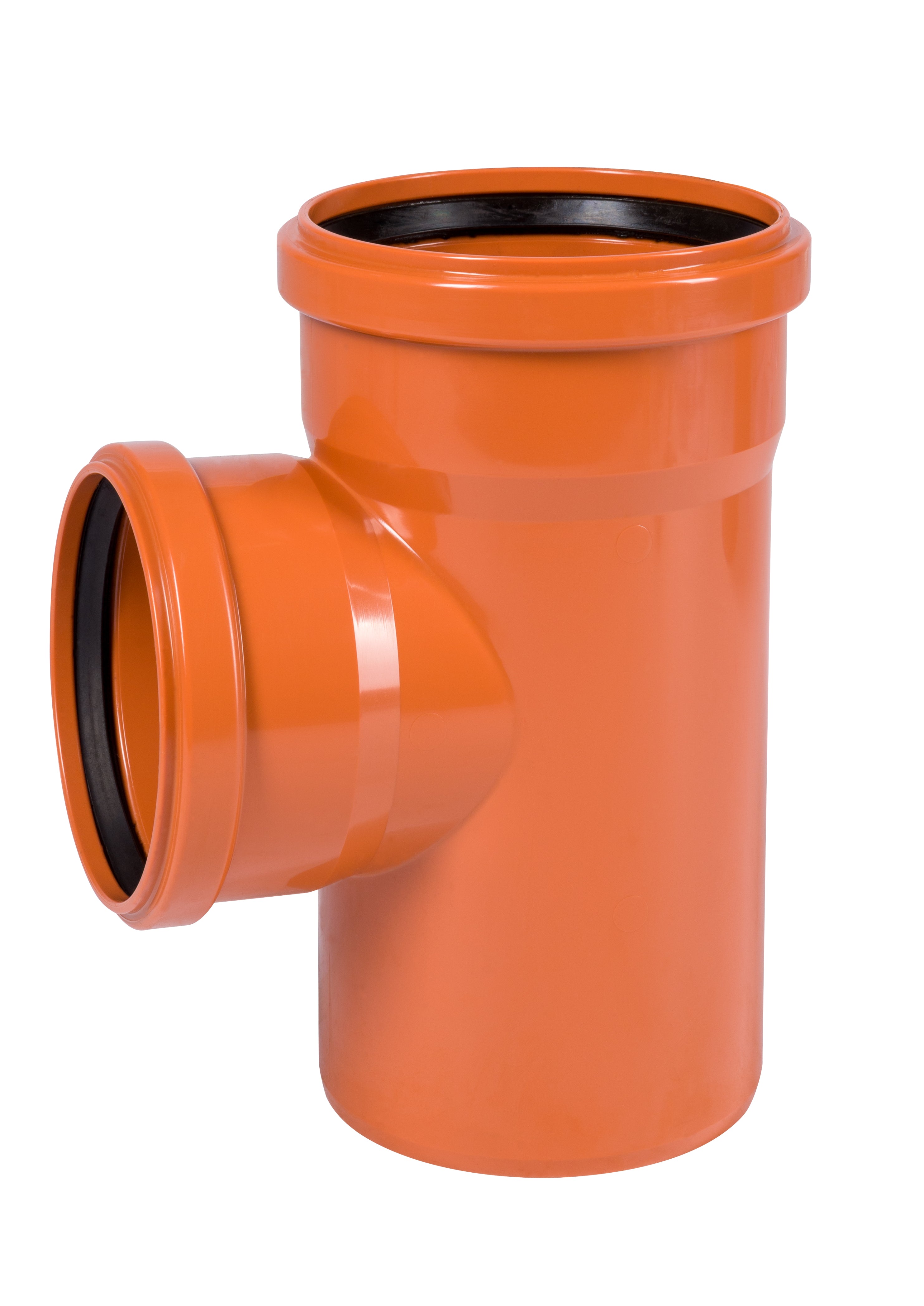

Der KGEA-Einfachabzweig 87° 125/110 führt eine Anschlussleitung DN 110 nahezu rechtwinklig in einen Hauptlauf DN 125. Gebraucht wird er, wo der Nebenstrang senkrecht von oben ankommt und für eine schräge Heranführung schlicht kein Platz ist – typischerweise bei nachträglichen Anschlüssen an einen bestehenden DN-125-Strang, etwa unter einer bereits befestigten Fläche.

Produktmerkmale:

• Produktname: KGEA Einfachabzweig 87°
• Marke: Ostendorf
• Nennweiten: Hauptlauf DN/OD 125, Abzweig DN/OD 110
• Werkstoff: PVC-U, orangebraun
• Norm: DIN EN 1401 / DIN EN 13476-2

Produktdetails:

• Artikelnummer: 866681
• Gewicht: ca. 0,83 kg
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Minimaler Platzbedarf: Der Anschluss braucht in der Trasse kaum Baulänge.
• Für nachträgliche Anschlüsse: Auch unter beengten Verhältnissen einzubauen.
• Anschluss an Bestand: Bindet neue DN-110-Leitungen an vorhandene DN-125-Stränge an.
• Steckverbindung: Montage ohne Kleben oder Spezialwerkzeug.
• Wurzelfest und chemikalienbeständig: Dauerhaft beständig gegen häusliches Abwasser.

Anwendungsbereich:

Senkrechte Anschlüsse an Bestandsleitungen DN 125, Einbindung von Bodenabläufen und Fallrohren von oben, nachträgliche Erweiterungen sowie Anschlüsse an beengten Stellen.

Verwendungshinweise:

• In liegenden Grundleitungen ist grundsätzlich der 45°-Abzweig vorzuziehen – der 87°-Abzweig gehört dorthin, wo der Nebenstrang von oben einbindet.
• Abzweig nie von unten anschließen.
• Für den nachträglichen Einbau in einen bestehenden Strang eine Überschiebmuffe vorsehen.
• In der Nähe eine Reinigungsöffnung vorsehen; rechtwinklige Einmündungen neigen zu Ablagerungen.

Der KGEA-Abzweig 87° 125/110 macht den Anschluss auch dort möglich, wo kein Platz für eine schräge Führung ist.
