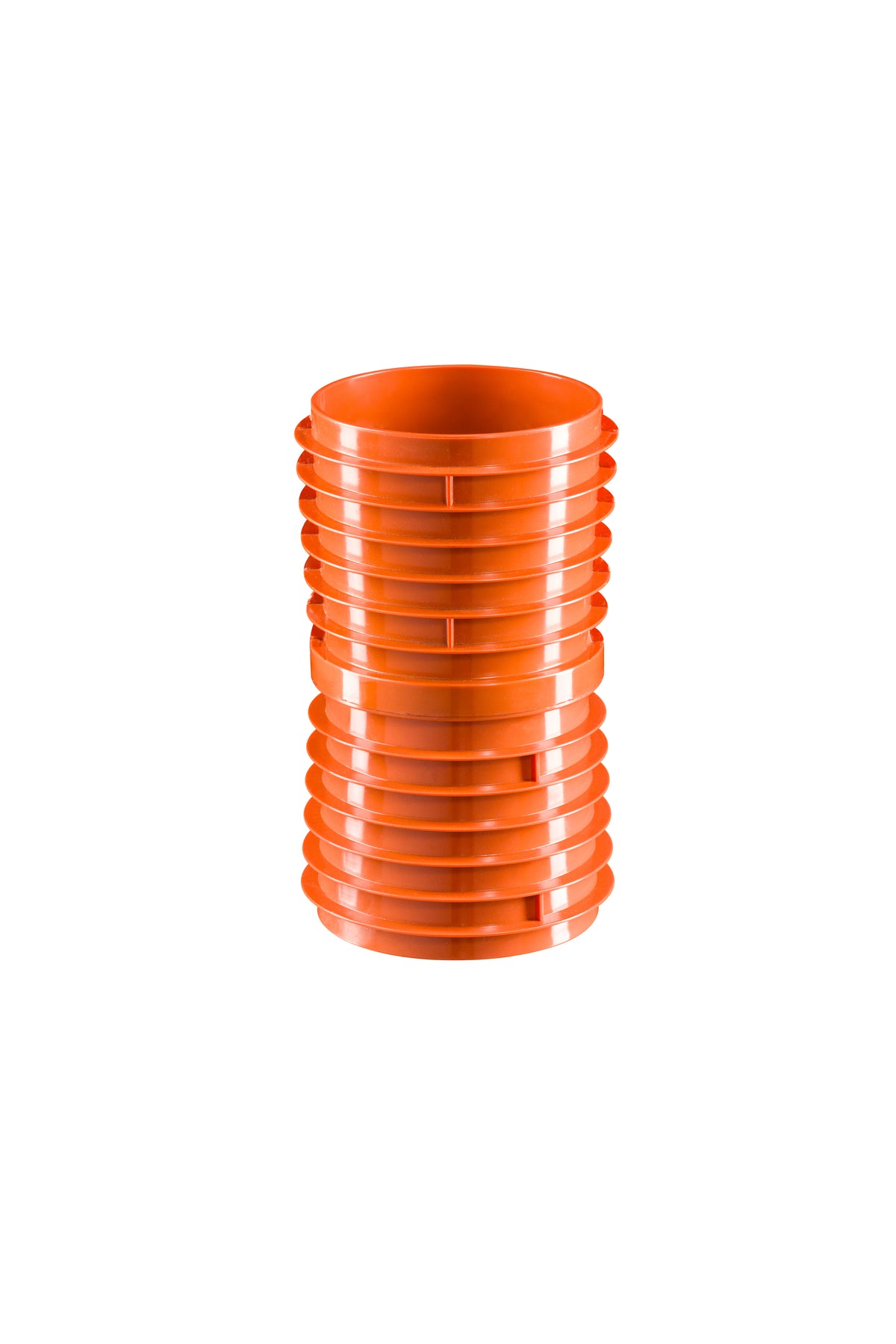

KGF SCHACHTFUTTER 240MM

KGF Schachtfutter 240 mm – Anschluss an Schacht und Bauwerk

Das KGF-Schachtfutter stellt den dichten Übergang zwischen einer KG-Leitung und einem Betonbauwerk her – Schacht, Kleinärung, Behälter oder Kellerwand. Es wird beim Erstellen des Bauwerks eingesetzt oder in eine Kernbohrung eingemörtelt und nimmt anschließend das Rohr in einer normalen Steckmuffe auf. Der entscheidende Punkt: Der Anschluss bleibt beweglich, sodass Setzungen des Bauwerks die Leitung nicht abreißen.

Produktmerkmale:

• Produktname: KGF Schachtfutter
• Marke: Ostendorf
• Baulänge: 240 mm
• Werkstoff: PVC-U, orangebraun
• Anschluss: Steckmuffe mit Lippendichtring

Lieferbare Ausführungen:

Dieser Artikel ist in mehreren Nennweiten erhältlich: DN/OD 110, 125, 200, 315 und 400. Bitte wählen Sie die benötigte Nennweite oben aus – Artikelnummer, Gewicht und Preis richten sich nach der gewählten Ausführung.

Vorteile im Überblick:

• Dichter Bauwerksanschluss: Verhindert, dass Abwasser an der Durchdringung austritt oder Grundwasser eindringt.
• Nimmt Setzungen auf: Die Steckverbindung bleibt beweglich – das Rohr reißt nicht an der starren Wand ab.
• Normale Steckmuffe: Das anschließende Rohr wird wie überall sonst gesteckt.
• Baulänge 240 mm: Reicht durch übliche Schacht- und Wandstärken hindurch.
• Für Neubau und Bestand: Einbetonieren oder in eine Kernbohrung einmörteln.

Anwendungsbereich:

Anschluss von KG-Leitungen an Kontroll- und Revisionsschächte, Kleinärungsanlagen, Regenwasserzisternen, Pumpenschächte sowie Wanddurchführungen an Betonbauwerken.

Verwendungshinweise:

• Beim Einbetonieren die Lage der Muffe prüfen – sie muss innen bündig sitzen und darf nicht ins Gerinne ragen.
• In der Kernbohrung ringsum satt und hohlraumfrei vermörteln.
• Dichtsitz vor dem Einschieben des Rohres reinigen und Gleitmittel verwenden.
• Das anschließende Rohr außerhalb des Bauwerks satt auflagern, damit kein Biegemoment an der Durchdringung entsteht.

Das KGF-Schachtfutter verbindet Rohr und Bauwerk dauerhaft dicht und trotzdem beweglich.
