KLEMMVERSCHRAUBUNG VERBUNDROHR 16MM X 3/4" IG, MESSING

Cornat VRS-Klemmverschraubung, Verbundrohr 16 mm auf 3/4" Innengewinde – Messing, komplett

⚠️ Diese Kombination ist ungewöhnlich, und genau deshalb löst sie ein Problem, an dem sonst viel herumgebaut wird: kleines Rohr, großes Gewinde. Verbundrohr 16 mm auf 3/4" Innengewinde, gerade.

Wofür man das braucht: Es gibt eine ganze Reihe von Bauteilen, die ein 3/4" Außengewinde tragen, obwohl sie an einer ganz gewöhnlichen Leitung hängen:

• Maschinen-Anschlussventile für Waschmaschine und Geschirrspüler – ihr Auslauf ist 3/4".
• Auslauf- und Zapfventile der Baugröße 1/2" – auch deren Auslauf ist 3/4".
• Panzer- und Geräteschläuche mit 3/4"-Überwurfmutter.

Ohne dieses Teil bastelt man dafür eine Kette aus Klemmverschraubung auf 1/2" und einem Reduzierstück – zwei Teile und eine zusätzliche Dichtstelle. Hier ist es ein Teil.

⚠️ Ein Hinweis zum Verständnis, damit keine falsche Erwartung entsteht: Das größere Gewinde bringt keinen größeren Durchfluss. Der engste Punkt bestimmt die Menge, und das bleibt das 16-mm-Rohr. Das 3/4"-Gewinde ist hier kein Leistungsmerkmal, sondern schlicht die Passform zu dem, was angeschlossen wird. Wenn Sie wirklich mehr Wasser brauchen – etwa für eine Zapfstelle, an der ein Pool gefüllt wird –, muss das Rohr größer werden; dafür führen wir eine Klemmverschraubung 20 mm auf 3/4".

⚠️ Die Gewinderegel ist in einem Satz gesagt: Der Fitting trägt immer das Gegenstück zu dem, was schon da ist. Außengewinde am Gegenstück → Innengewinde am Fitting, also dieser Artikel.

Zum System, falls Sie damit noch nicht gearbeitet haben: Man braucht kein Pressgerät, keine Flamme und keinen Strom – zwei Schlüssel genügen. Verbundrohr besteht aus Kunststoff innen, einer Aluminiumschicht in der Mitte und Kunststoff außen: Es lässt sich von Hand biegen und behält die Form, korrodiert nicht, verkalkt innen kaum – und die Aluminiumschicht macht es sauerstoffdicht, was bei Heizungsleitungen entscheidend ist. Und die Schraubverbindung ist laut Hersteller wiederverwendbar – anders als ein Pressfitting, der beim Öffnen zerstört wird. Bei einem Maschinenventil ist das ein echter Vorteil: Solche Ventile werden im Lauf der Jahre getauscht, und die Leitung soll dabei bleiben, wo sie ist.

⚠️ Die Betriebsgrenzen nennt der Hersteller klar:

• Betriebsdruck max. 10 bar – für eine Hausinstallation reichlich (üblich 3 bis 6 bar).
• Betriebstemperatur bis 95 °C – für Trinkwasser und eine normale Heizung unproblematisch.
• ⚠️ Nicht für Gas geeignet – Gasleitungen dürfen ausschließlich mit zugelassenen Bauteilen und vom Fachbetrieb erstellt werden.
• ⚠️ Nicht für Solar geeignet – in einem Solarkreis kann bei Stillstand Dampf mit weit über 100 °C stehen.

Der Hersteller gibt diese Fittinge zudem ausdrücklich als unter Putz verlegbar an – bei diesem Teil ist das allerdings selten der Fall: Ein Gewindeanschluss ist meistens der Endpunkt, und ein Maschinenventil muss bedienbar bleiben.

⚠️ Zur Montage – an einem Bauteil gelten zwei verschiedene Regeln:

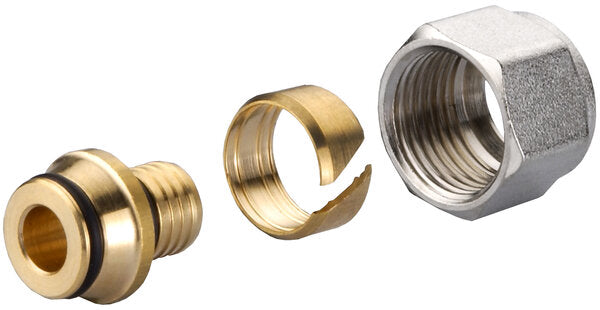

• Die Klemmstelle dichtet über einen Klemmring auf dem Rohr – dort kein Hanf, kein Dichtband. Rohr bis zum Anschlag aufschieben, Mutter fest, aber nicht mit Gewalt.
• Das Innengewinde dichtet im Gewinde – dort Hanf mit Dichtungspaste oder Gewindedichtband, aufgebracht auf das Außengewinde des einzuschraubenden Teils. ⚠️ Bei 3/4" besonders: Dort arbeitet man mit großem Schlüssel und viel Hebel – ein überdrehtes Innengewinde in einem Fitting, der schon im Rohr sitzt, ist ein ärgerlicher Schaden.

⚠️ Und der handwerkliche Punkt, an dem Verbundrohr-Verbindungen fast immer scheitern: Das Rohrende muss rechtwinklig geschnitten, dann entgratet und kalibriert werden. Beim Ablängen wird das Rohr leicht oval, und die Schnittkante hat innen einen Grat; ein Kalibrierwerkzeug rundet das Ende wieder und bricht die Kante an. Wer das überspringt, schneidet mit der scharfen Kante die Dichtung des Stützkörpers an – und die Verbindung tropft nach Tagen oder Wochen. Verwenden Sie eine Rohrschere.

Produktmerkmale:

• Produktname: Cornat VRS-Klemmverschraubung 16 mm × 3/4" IG, komplett
• Marke: Cornat | Hersteller-Nr.: VRS671017
• Anschluss 1: Verbundrohr 16 mm | Anschluss 2: 3/4" Innengewinde
• Material: Messing, vernickelt | Lieferung: komplett mit Klemmteilen
• Betriebsdruck: max. 10 bar | Temperatur: bis 95 °C
• Wiederverwendbar | unter Putz verlegbar
• ⚠️ Nicht für Gas und Solar geeignet

Produktdetails:

• Artikelnummer: 2003644 | EAN: 4035300820221
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Kleines Rohr, großes Gewinde – die Kombination, die sonst fehlt.
• Ein Teil statt zwei – eine Dichtstelle weniger.
• Für Maschinen- und Auslaufventile – die tragen am Auslauf 3/4".
• Wiederverwendbar – Ventil tauschen, ohne die Leitung anzurühren.
• Ausführung 20 mm × 3/4" führen wir für größeren Durchfluss.

Anwendungsbereich:

Leitungsende in Verbundrohr 16 mm mit Anschluss an 3/4"-Außengewinde: Maschinen-Anschlussventile, Auslauf- und Zapfventile, Panzer- und Geräteschläuche – Waschküche, Küche, Keller und Bestandserweiterung.

Verwendungshinweise:

• ⚠️ Größeres Gewinde heißt nicht mehr Durchfluss – das 16-mm-Rohr bleibt der engste Punkt.
• Zwei Regeln an einem Teil – Klemmstelle ohne Hanf, Gewinde mit.
• Bei 3/4" nicht mit Gewalt eindrehen – viel Hebel, empfindliches Innengewinde.
• Rohrende rechtwinklig schneiden, entgraten und kalibrieren.
• Gewindeanschluss erreichbar planen – ein Maschinenventil muss bedienbar sein.

Klemmverschraubungen 16 mm × 1/2" und 20 mm × 3/4", VRS-Winkel und T-Stücke mit 3/4"-Gewinde, Übergangsstücke mit Außengewinde, Maschinen-Anschlussventile, Rohrscheren und Kalibrierwerkzeug führen wir ebenfalls.
