KLEMMVERSCHRAUBUNG VERBUNDROHR 20MM X 3/4" IG, MESSING VERNICKELT

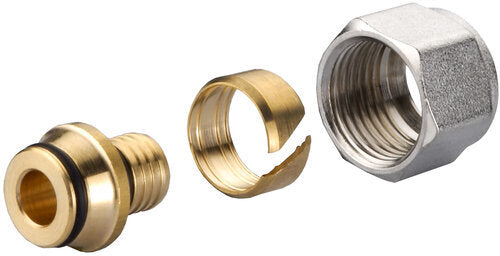

Cornat VRS-Klemmverschraubung, Verbundrohr 20 mm auf 3/4" Innengewinde – Messing vernickelt, komplett

Das ist die große gerade Klemmverschraubung dieser Reihe: Verbundrohr 20 mm auf 3/4" Innengewinde – und hier passen Rohr und Gewinde auch in der Menge zueinander. Anders als bei der 16-mm-Ausführung mit demselben Gewinde wird der Querschnitt hier nicht zum Nadelöhr: Eine 20er-Leitung kann einen 3/4"-Anschluss tatsächlich ausreichend versorgen.

Wofür man das braucht – überall dort, wo ein Bauteil mit 3/4" Außengewinde an eine Verteilleitung soll:

• Maschinen-Anschlussventile für Waschmaschine und Geschirrspüler.
• Auslauf- und Zapfventile, auch die der Baugröße 1/2" – ihr Auslauf ist 3/4".
• Gartenzapfstellen, an denen es auf Durchfluss ankommt – Poolfüllung, Bewässerung.
• Panzer- und Geräteschläuche, Speicher- und Pumpenanschlüsse.

⚠️ Die Gewinderegel ist in einem Satz gesagt: Der Fitting trägt immer das Gegenstück zu dem, was schon da ist. Außengewinde am Gegenstück → Innengewinde am Fitting, also dieser Artikel. Innengewinde am Gegenstück – Verteiler, Wandscheibe, Muffe – → eine Ausführung mit Außengewinde.

Zur Rohrgröße 20 mm: 16 mm versorgt eine einzelne Entnahmestelle, 20 mm ist die Verteilgröße, 26 mm nimmt man für Steigleitungen. ⚠️ Und ein Punkt, der gegen den ersten Instinkt geht: Ein zu großes Rohr ist nicht besser. Je größer der Querschnitt, desto mehr Wasser steht in der Leitung – und stehendes Trinkwasser ist hygienisch das eigentliche Problem, nicht ein knapper Querschnitt. Diese Kombination gehört dorthin, wo regelmäßig und in Menge gezapft wird.

Zum System, falls Sie damit noch nicht gearbeitet haben: Man braucht kein Pressgerät, keine Flamme und keinen Strom – zwei Schlüssel genügen. Verbundrohr besteht aus Kunststoff innen, einer Aluminiumschicht in der Mitte und Kunststoff außen: Es lässt sich biegen und behält die Form, korrodiert nicht, verkalkt innen kaum – und die Aluminiumschicht macht es sauerstoffdicht, was bei Heizungsleitungen entscheidend ist. Und die Schraubverbindung ist laut Hersteller wiederverwendbar – anders als ein Pressfitting, der beim Öffnen zerstört wird.

⚠️ Die Betriebsgrenzen nennt der Hersteller klar:

• Betriebsdruck max. 10 bar – für eine Hausinstallation reichlich (üblich 3 bis 6 bar).
• Betriebstemperatur bis 95 °C – für Trinkwasser und eine normale Heizung unproblematisch.
• ⚠️ Nicht für Gas geeignet – Gasleitungen dürfen ausschließlich mit zugelassenen Bauteilen und vom Fachbetrieb erstellt werden.
• ⚠️ Nicht für Solar geeignet – in einem Solarkreis kann bei Stillstand Dampf mit weit über 100 °C stehen.

Der Hersteller gibt diese Fittinge zudem ausdrücklich als unter Putz verlegbar an – bei diesem Teil ist das allerdings selten der Fall: Ein Gewindeanschluss ist meistens der Endpunkt, und ein Maschinen- oder Zapfventil muss bedienbar bleiben.

⚠️ Zur Montage – an einem Bauteil gelten zwei verschiedene Regeln:

• Die Klemmstelle dichtet über einen Klemmring auf dem Rohr – dort kein Hanf, kein Dichtband. Rohr bis zum Anschlag aufschieben, Mutter fest, aber nicht mit Gewalt.
• Das Innengewinde dichtet im Gewinde – dort Hanf mit Dichtungspaste oder Gewindedichtband. ⚠️ Bei 3/4" besonders: Dort arbeitet man mit großem Schlüssel und viel Hebel – ein überdrehtes Innengewinde in einem Fitting, der schon im Rohr sitzt, ist ein ärgerlicher Schaden.

⚠️ Und der handwerkliche Punkt, an dem Verbundrohr-Verbindungen fast immer scheitern: Das Rohrende muss rechtwinklig geschnitten, dann entgratet und kalibriert werden. Beim Ablängen wird das Rohr leicht oval, und die Schnittkante hat innen einen Grat; ein Kalibrierwerkzeug rundet das Ende wieder und bricht die Kante an. Bei 20 mm ist das Rohr dickwandiger und verformt beim Schneiden stärker als bei 16 mm. Wer das überspringt, schneidet mit der scharfen Kante die Dichtung des Stützkörpers an – und die Verbindung tropft nach Tagen oder Wochen. Verwenden Sie eine Rohrschere.

Produktmerkmale:

• Produktname: Cornat VRS-Klemmverschraubung 20 mm × 3/4" IG, komplett
• Marke: Cornat | Hersteller-Nr.: VRS671022
• Anschluss 1: Verbundrohr 20 mm | Anschluss 2: 3/4" Innengewinde
• Material: Messing, vernickelt | Lieferung: komplett mit Klemmteilen
• Betriebsdruck: max. 10 bar | Temperatur: bis 95 °C
• Wiederverwendbar | unter Putz verlegbar
• ⚠️ Nicht für Gas und Solar geeignet

Produktdetails:

• Artikelnummer: 2003643 | EAN: 4035300820238
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• 20 mm und 3/4" – Rohr und Gewinde passen auch in der Menge zueinander.
• Für Maschinenventile und Gartenzapfstellen – dort zählt Durchfluss.
• Kein Pressgerät, keine Flamme – zwei Schlüssel genügen.
• Wiederverwendbar – Ventil tauschen, ohne die Leitung anzurühren.
• Ausführung 16 mm × 3/4" führen wir für kleine Leitungen.

Anwendungsbereich:

Leitungsende in Verbundrohr 20 mm mit Anschluss an 3/4"-Außengewinde: Maschinen-Anschlussventile, Auslauf- und Zapfventile, Gartenzapfstellen mit hohem Durchfluss, Speicher- und Pumpenanschlüsse – Waschküche, Keller, Hauswirtschaftsraum, Hof und Garten.

Verwendungshinweise:

• ⚠️ Zwei Regeln an einem Teil – Klemmstelle ohne Hanf, Gewinde mit.
• Bei 3/4" nicht mit Gewalt eindrehen – viel Hebel, empfindliches Innengewinde.
• Rohrende schneiden, entgraten und kalibrieren – bei 20 mm besonders wichtig.
• Gewindeanschluss erreichbar planen – ein Ventil muss bedienbar sein.
• Druckprobe vor dem Verkleiden.

Klemmverschraubungen 16 mm × 1/2" und 16 mm × 3/4", VRS-Winkel und T-Stücke in 20 mm, Übergangsstücke mit Außengewinde, Maschinen-Anschlussventile, Rohrscheren und Kalibrierwerkzeug führen wir ebenfalls.
