WINKEL-SCHLAUCHVERSCHRAUBUNG 3/4" IG X 14MM F.SCHLAUCH 12-20MM, KUNSTSTOFF WEISS

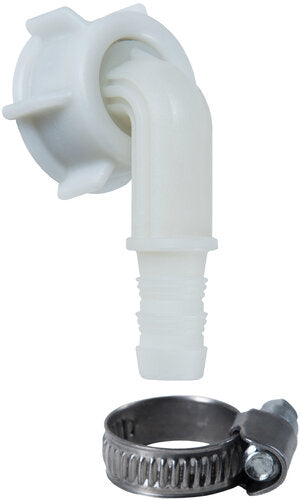

Cornat Winkel-Schlauchverschraubung Kunststoff – 3/4" Innengewinde, Tülle Ø 14 mm, für Schlauch 12–20 mm

⚠️ Zur Bezeichnung zuerst, denn sie führt regelmäßig in die Irre: Der Artikel läuft als „1/2"“ – das Gewinde ist aber ein 3/4" Innengewinde, also eine Überwurfmutter mit rund 26,5 mm. Die 1/2" bezeichnen die Schlauchgröße: Unser Lieferant schreibt es ausdrücklich dazu – ø 12–20 mm (1/2"). Verlassen Sie sich also nicht auf die Zoll-Zahl im Namen, sondern messen Sie beides: das Gewinde außen am Ventil (rund 26,5 mm bedeutet 3/4") und den Schlauch.

Diese Größe ist die häufigere der beiden: Ein 1/2"-Schlauch – der gewöhnliche Garten- und Werkstattschlauch – hat rund 13 mm Innendurchmesser, und die Tülle dieses Teils hat 14 mm. Der Bereich von 12 bis 20 mm deckt zudem etwas stärkere Ausführungen mit ab.

Was das Teil tut: Es schraubt sich mit der Überwurfmutter auf das Außengewinde eines Ventils oder Hahns und bietet dann eine Tülle, über die der Schlauch geschoben und mit der beiliegenden Schlauchschelle festgeklemmt wird. Es macht also aus einem Gewindeanschluss einen Schlauchanschluss.

Der Winkel ist der Grund, dieses Stück statt eines geraden zu nehmen: Er führt den Schlauch sofort um 90° ab. Das zählt, wo der Platz knapp ist – hinter einem Gerät, im Unterschrank, an einem Ventil dicht unter einer Platte. Ein gerader Anschluss würde den Schlauch dort zum Knick zwingen, und ein geknickter Schlauch führt kein Wasser. Bei einem 1/2"-Schlauch, der steifer ist als ein dünner, fällt das noch mehr ins Gewicht.

„Für Hochdruck-Zulaufschlauch“ ist eine Angabe, die zählt: Das Teil ist für Verbindungen ausgelegt, die unter Dauerdruck stehen – nicht nur für drucklose Abläufe. Es ist damit etwas anderes als ein Ablauf-Anschlussstück, auch wenn beide ähnlich aussehen.

„Flachdichtend“ ist die Angabe, die über Dichtheit entscheidet – und sie bedeutet: kein Hanf. Die Überwurfmutter dichtet nicht im Gewinde, sondern stirnseitig über einen Flachdichtring. Hanf oder Dichtband würden hier nichts bewirken und nur verhindern, dass die Dichtflächen sauber aufeinanderliegen. Prüfen Sie stattdessen, dass der Dichtring vorhanden und nicht hart geworden ist.

„2-teilig“ heißt: Die Überwurfmutter ist vom Tüllenteil getrennt. Das ist praktisch, weil Sie den Schlauch samt Schelle fertig auf die Tülle ziehen und das Teil erst danach an das Ventil schrauben können – ohne dass sich der Schlauch mitdreht.

Zum Werkstoff – und hier gehört eine ehrliche Gegenüberstellung hin: Kunststoff ist die günstigere Wahl, korrodiert nicht und ist weiß. Aber ein Kunststoffgewinde verzeiht keine Kraft: Wer mit der Zange nachhilft oder das Teil mehrmals löst und wieder anzieht, reizt es ein, und dann tropft es. Wo häufig auf- und zugeschraubt wird oder die Stelle schlecht zugänglich ist, ist die Messingausführung die dauerhaftere Wahl; wir führen sie in derselben Größe. Nur handfest anziehen – bei Kunststoff gilt das doppelt.

Und die Regel, an der die meisten Schlauchverbindungen scheitern: Nach einigen Stunden die Schelle nachziehen. Gummi und PVC kriechen unter Druck. Den Schlauch rechtwinklig abschneiden, mit warmem Wasser aufschieben, niemals mit Fett oder Öl – das greift den Gummi an und lässt ihn später abrutschen.

Produktmerkmale:

• Produktname: Cornat Winkel-Schlauchverschraubung Kunststoff
• Marke: Cornat | Material: Kunststoff, weiß
• Gewinde: 3/4" Innengewinde (26,5 mm), flachdichtend
• Tülle: Ø 14 mm | Schlauch: Ø 12 bis 20 mm (1/2")
• Bauform: Winkel 90°, 2-teilig, für Hochdruck-Zulaufschlauch
• Lieferumfang: Schlauchschelle

Produktdetails:

• Artikelnummer: 49515
• Hersteller-Nr.: TEC357302
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Die häufigere Größe – für den gewöhnlichen 1/2"-Schlauch.
• Winkel 90°: Verhindert den Knick beim steiferen Schlauch.
• Schlauchschelle liegt bei – nichts nachzukaufen.
• 2-teilig: Schlauch aufziehen, dann anschrauben – er dreht nicht mit.
• Flachdichtend: Kein Hanf, keine Dichtmasse nötig.

Anwendungsbereich:

Schlauchanschlüsse an Ventilen und Hähnen mit 3/4"-Außengewinde bei knappem Platz: Garten- und Werkstattschläuche, Geräteanschlüsse, Unterschränke, Pumpen- und Behälteranschlüsse.

Verwendungshinweise:

• Gewinde messen – rund 26,5 mm bedeutet 3/4", nicht 1/2".
• Schlauch messen – die Tülle passt für 12 bis 20 mm.
• Nur handfest anziehen – Kunststoffgewinde verzeiht keine Zange.
• Kein Hanf – es dichtet der Flachdichtring.
• Schelle nach Stunden nachziehen – Gummi gibt unter Druck nach.

Dasselbe Teil für Schlauch 10–16 mm (3/8"), Messingausführungen in beiden Größen, gerade Vaterteile sowie Schlauchschellen einzeln führen wir ebenfalls.
