OPTI-CONTROL/OS DRÄNAGESCHACHT DN315

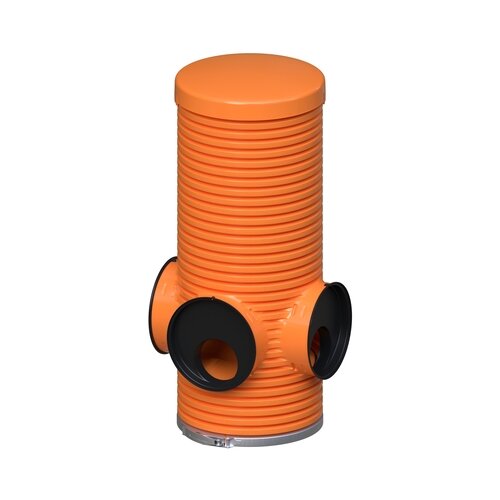

FRÄNKISCHE opti-control Dränageschacht DN 315, ohne Sandfang

Eine Dränage, die man nicht spülen kann, ist nicht wartbar – und eine ungewartete Dränage ist in zehn bis fünfzehn Jahren zugesetzt. Der Kontroll- und Spülschacht ist deshalb kein Zubehör, sondern Bestandteil einer regelkonformen Anlage nach DIN 4095: Er ist der Punkt, an dem sich die Leitung einsehen, mit der Kamera befahren und mit dem Hochdruckgerät freispülen lässt. Üblicherweise wird an jeder Gebäudeecke bzw. an jeder Richtungsänderung einer gesetzt.

Dieser Schacht ist die Ausführung ohne Sandfang: Er hat keinen Sumpf unterhalb des Ablaufs, in dem sich Sediment sammelt. Das macht ihn flacher und günstiger und ist genau richtig, wenn er als reiner Kontroll- und Spülschacht dient – wo dagegen mit stärkerem Sandeintrag zu rechnen ist, ist die Ausführung mit Sandfang die bessere Wahl.

Produktmerkmale:

• Produktname: opti-control/oS Dränageschacht
• Marke: FRÄNKISCHE
• Serie: opti-control
• Nennweite: DN 315
• Bauhöhe: 80 cm – Nutzlänge 65 cm
• Ausführung: Kontroll- und Spülschacht, ohne Sandfang
• Werkstoff: PVC-U
• Anschlüsse: DN 200, über Reduzierstücke auf DN 100 / 125 / 160 anpassbar

Produktdetails:

• Artikelnummer: 453201
• Gewicht: ca. 5 kg
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Macht die Dränage wartbar: Einsehen, befahren, spülen – ohne Schacht geht nichts davon.
• DN 315: Weit genug für Kamera und Spüllanze.
• Flexible Anschlüsse: DN 200 als Grundmaß, per Reduzierstück auf jede gängige Leitung anpassbar.
• Ohne Sandfang: Flacher und günstiger, wo kein Sumpf gebraucht wird.
• Leicht: Rund 5 kg – von einer Person zu setzen.
• Höhenverstellbar: Mit Aufsetzrohr und Doppelsteckmuffe auf jede Einbautiefe zu bringen.

Anwendungsbereich:

Kontroll- und Spülschächte in Gebäudedränagen nach DIN 4095, Richtungsänderungen und Gebäudeecken, Zusammenführung mehrerer Dränstränge sowie Übergabepunkte in die Regenwasser- oder Sickerleitung.

Verwendungshinweise:

• Abdeckung getrennt planen: Der Schacht braucht oben einen Deckel – dessen Belastungsklasse richtet sich danach, ob die Stelle begangen oder befahren wird.
• Höhe prüfen: Bei 80 cm Bauhöhe reicht der Schacht allein oft nicht bis zur Geländeoberkante; dafür gibt es das Aufsetzrohr DN 315.
• Ablauf tiefer als Zulauf anordnen – sonst staut der Schacht ein.
• Nicht belegte Anschlussstutzen mit dem Blindstopfen DN 200 verschließen.
• Schacht in Kies betten und lagestabil verfüllen, damit er sich nicht verzieht.

Der opti-control-Schacht ist die Stelle, an der eine Dränage überhaupt wartbar wird.
