PRESS BOGEN 45 GR. 22 MM

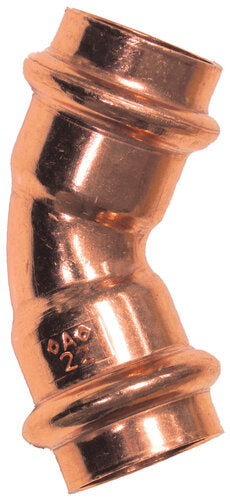

Cornat Pressfitting Bogen 45°, 22 mm, Kupfer – zwei Muffen

Bei 22 mm ist der flache Bogen mehr als eine Komfortlösung – er ist oft die richtige Planungsentscheidung. 22 mm ist die Größe für Steig- und Verteilleitungen, an denen mehrere Zapfstellen hängen. Je mehr scharfe Richtungswechsel eine solche Leitung enthält, desto mehr Druck geht auf dem Weg verloren – und das merkt am Ende die Zapfstelle, die am weitesten entfernt liegt. Ein 45-Grad-Bogen bremst das Wasser deutlich weniger als ein 90-Grad-Bogen.

Der typische Einsatz ist der Versatz: Die Leitung muss ein Stück zur Seite und danach wieder in dieselbe Richtung weiter – um einen Träger herum, an einem Mauervorsprung vorbei, von der Kellerdecke in den Schacht. Zwei 45er hintereinander erledigen das sauber.

Die Sicherheitseigenschaft des Systems beschreibt der Hersteller so: unverpresste Verbindungen sind bei Drücken von 0,1 bis 6,0 bar sofort erkennbar – „unverpresst undicht“. Bei Leitungen im Schacht oder in der Decke ist das besonders wertvoll, weil ein späterer Schaden dort am teuersten wird. Druckprobe immer vor dem Verschließen.

Wichtig zur Presskontur: ausgelegt für die V-Kontur. Bei 22 mm zusätzlich prüfen, ob die Presszange diese Größe abdeckt – manche kleinen Akkugeräte enden bei 18 mm.

Rahmendaten laut Hersteller: Material Kupfer, Ausführung Innen/Innen (zwei Muffen), Betriebstemperatur –30 °C bis max. 110 °C, unter Putz verlegbar, nach DVGW zertifiziert, nicht für Gas geeignet. Weitere Einsatzfälle: Solaranlagen mit max. 110 °C Dauertemperatur und Druckluftleitungen für ölfreie Druckluft PN 10.

Produktmerkmale:

• Produktname: Cornat Pressfitting Bogen 45°, 22 mm
• Marke: Cornat | Hersteller-Nr.: T650422B
• Material: Kupfer | Presskontur: V
• Ausführung: Innen/Innen (2 Muffen) | Winkel: 45°
• Durchmesser: 22 mm | Temperatur: –30 °C bis 110 °C

Produktdetails:

• Artikelnummer: 2650070
• Prüfzeichen: nach DVGW zertifiziert
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• 22 mm – für Steig- und Verteilleitungen.
• Weniger Druckverlust als ein 90-Grad-Bogen.
• Sauberer Versatz mit zwei Bogen hintereinander.
• „Unverpresst undicht“ – Fehler zeigt sich bei der Druckprobe.
• DVGW-zertifiziert und unter Putz verlegbar.

Anwendungsbereich:

Versatz und flache Richtungswechsel in Kupfer-Steig-, Verteil- und Heizungsleitungen: Kellerverteilung, Sanitärschacht, Umgehung von Trägern, Solarkreise und Druckluftleitungen.

Verwendungshinweise:

• Nur V-Kontur-Pressbacken – und prüfen, ob das Gerät 22 mm abdeckt.
• Rohr rechtwinklig ablängen, innen und außen entgraten, Einstecktiefe anzeichnen.
• Dichtring auf Sitz und Sauberkeit prüfen, kein Fett verwenden.
• Nach dem Pressen nicht mehr verdrehen.
• Druckprobe vor dem Verschließen, nicht für Gas verwenden.

Die 90-Grad-Ausführung, die Bauform I/A, weitere Formstücke, Kupferrohr und Pressbacken führen wir ebenfalls.
