PRESS BOGEN 45 GR. I/A 15MM (10ST.)

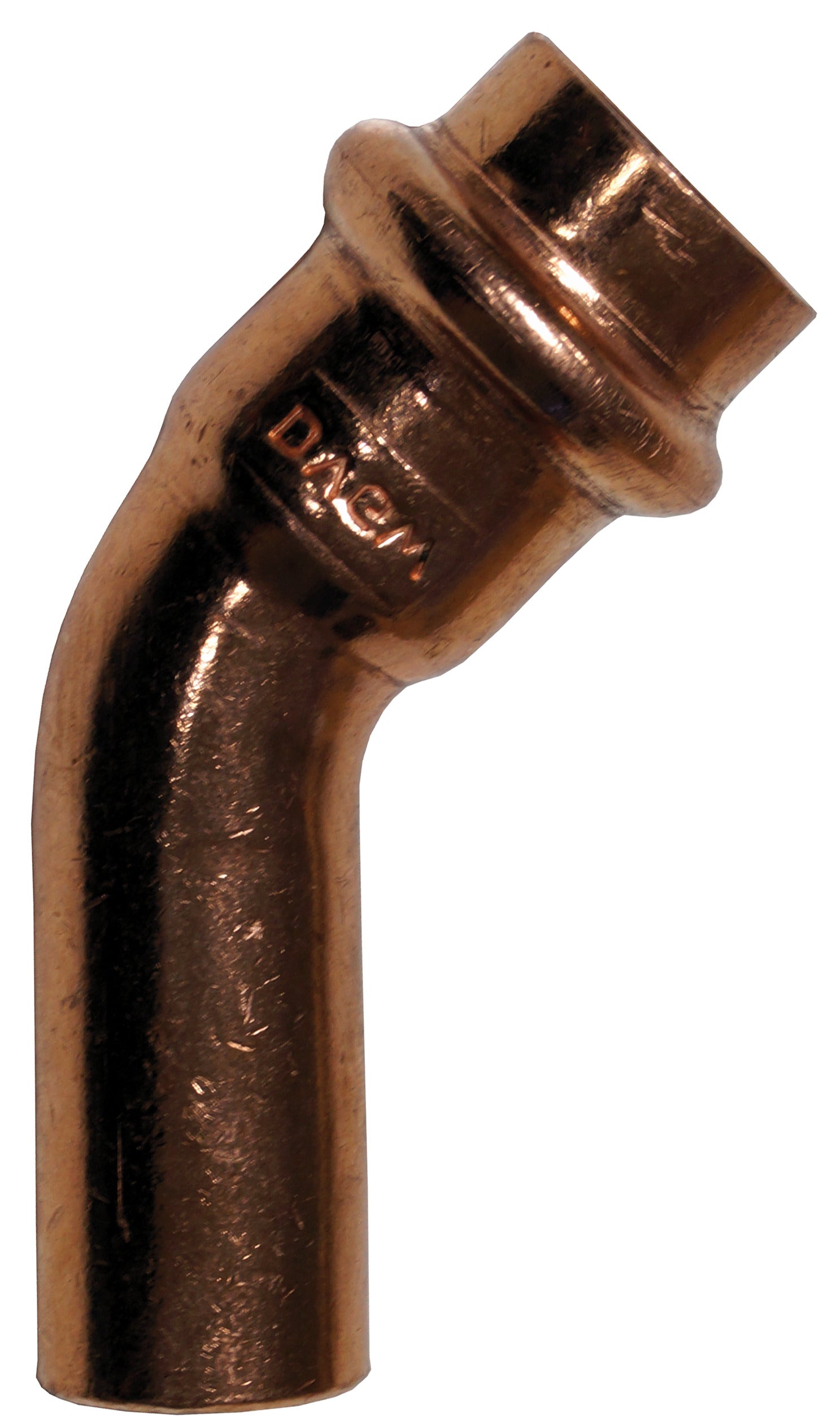

Cornat Pressfitting Bogen 45° I/A, 15 mm, Kupfer – 10er-Packung

Diese Packung deckt genau den Fall ab, für den es die Bauform gibt – und zwar zehnmal. Der 45-Grad-Winkel ist das Teil für den Versatz: Eine Leitung muss ein Stück zur Seite und danach in derselben Richtung weiter. Jeder Versatz besteht aus zwei Bogen – und in der Bauform I/A stecken die beiden direkt ineinander, weil eine Seite Pressmuffe und die andere ein glattes Einsteckende ist.

Das ist der kompakteste Versatz, den man in Kupfer bauen kann: kein Zwischenrohr, zwei Pressungen weniger, mehrere Zentimeter kürzer. Zehn Stück entsprechen fünf solchen Versatzstellen – die typische Menge für einen Sanitärschacht oder eine Kellerverteilung, in der die Leitungen mehrfach an Bauteilen vorbeimüssen.

Der Hinweis, der bei dieser Bauform immer dazugehört: Auch jedes Einsteckende muss gepresst werden, nachdem es in der Muffe des nächsten Fittings sitzt. Genau dort wird eine Pressung am häufigsten vergessen, weil die Verbindung optisch schon fertig aussieht – und bei zehn verbauten Bogen passiert das mindestens einmal.

Genau dafür gibt es die Sicherheitseigenschaft des Systems, die der Hersteller so beschreibt: unverpresste Verbindungen sind bei Drücken von 0,1 bis 6,0 bar sofort erkennbar – „unverpresst undicht“. Druckprobe immer vor dem Verschließen der Wand.

Und ein praktischer Grund für die Mehrfachpackung: Ein Pressfitting ist nach einer Fehlpressung Schrott und muss herausgeschnitten werden. Reserve auf der Baustelle ist billiger als eine zweite Fahrt.

Rahmendaten laut Hersteller: Material Kupfer, V-Kontur, –30 °C bis max. 110 °C, unter Putz verlegbar, nach DVGW zertifiziert, nicht für Gas geeignet. Weitere Einsatzfälle: Solaranlagen mit max. 110 °C Dauertemperatur und Druckluftleitungen für ölfreie Druckluft PN 10.

Produktmerkmale:

• Produktname: Cornat Pressfitting Bogen 45° I/A, 15 mm, 10 Stück
• Marke: Cornat | Hersteller-Nr.: TP650315B
• Material: Kupfer | Presskontur: V
• Ausführung: Innen/Außen | Winkel: 45°
• Durchmesser: 15 mm | Inhalt: 10 Stück

Produktdetails:

• Artikelnummer: 2650112
• Prüfzeichen: nach DVGW zertifiziert
• Verkaufseinheit: Packung mit 10 Stück

Vorteile im Überblick:

• Kompaktester Versatz – zwei Bogen direkt ineinander.
• 10 Stück – fünf Versatzstellen aus einer Packung.
• Weniger Druckverlust als 90-Grad-Bogen.
• Reserve für Fehlpressungen.
• DVGW-zertifiziert und unter Putz verlegbar.

Anwendungsbereich:

Versatz und flache Richtungswechsel auf engem Raum: Sanitärschacht, Kellerverteilung, Vorwandinstallation, Solarkreise und Druckluftleitungen.

Verwendungshinweise:

• Auch jedes Einsteckende pressen – häufigster Fehler.
• Nur V-Kontur-Pressbacken verwenden.
• Rohr entgraten, Einstecktiefe anzeichnen.
• Fehlgepresste Fittings ersetzen, nicht nachpressen.
• Druckprobe vor dem Verschließen, nicht für Gas verwenden.

Einzelstücke, die Ausführung mit zwei Muffen, 90-Grad-Bogen, Kupferrohr und Pressbacken führen wir ebenfalls.
