PRESS BOGEN 45 GR. I/A 22MM

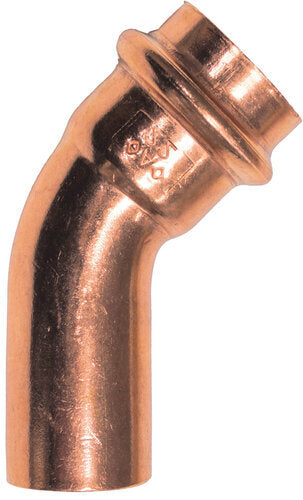

Cornat Pressfitting Bogen 45° I/A, 22 mm, Kupfer

Dieses Teil ist die Lösung für die schwierigste Stelle einer Steigleitung: den Versatz im engen Schacht. 22 mm ist die Größe für Steig- und Verteilleitungen, an denen mehrere Zapfstellen hängen – und diese Leitungen müssen auf ihrem Weg durch das Haus regelmäßig seitlich ausweichen: an einem Unterzug, an einer Decke, an einem vorspringenden Bauteil.

Ein Versatz besteht aus zwei 45-Grad-Bogen hintereinander. Mit zwei Muffenbogen bräuchte man dazwischen ein kurzes Rohrstück und zwei zusätzliche Pressungen – beim I/A-Bogen steckt der eine Bogen direkt im anderen. Im Schacht, wo jeder Zentimeter zählt und die Presszange überhaupt erst angesetzt werden muss, ist das oft der Unterschied zwischen machbar und nicht machbar.

Dazu kommt das strömungstechnische Argument: Ein 45-Grad-Bogen bremst das Wasser deutlich weniger als ein 90-Grad-Bogen. Bei einer Verteilleitung summiert sich das über viele Richtungswechsel – und die Zapfstelle am Ende der Leitung merkt es zuerst.

Ein Hinweis, der dazugehört: Auch die Steckverbindung in den nächsten Fitting muss gepresst werden. Genau dort wird eine Pressung am häufigsten vergessen – und bei einer 22-mm-Leitung im Schacht wäre das der teuerste Fehler der Installation. Der Hersteller beschreibt die Sicherheitseigenschaft so: unverpresste Verbindungen sind bei Drücken von 0,1 bis 6,0 bar sofort erkennbar – „unverpresst undicht“. Druckprobe also vor dem Verschließen.

Rahmendaten laut Hersteller: Material Kupfer, V-Kontur, Betriebstemperatur –30 °C bis max. 110 °C, unter Putz verlegbar, nach DVGW zertifiziert, nicht für Gas geeignet. Weitere Einsatzfälle: Solaranlagen mit max. 110 °C Dauertemperatur und Druckluftleitungen für ölfreie Druckluft PN 10.

Produktmerkmale:

• Produktname: Cornat Pressfitting Bogen 45° I/A, 22 mm
• Marke: Cornat | Hersteller-Nr.: T650322B
• Material: Kupfer | Presskontur: V
• Ausführung: Innen/Außen (Muffe und Einsteckende) | Winkel: 45°
• Durchmesser: 22 mm | Temperatur: –30 °C bis 110 °C

Produktdetails:

• Artikelnummer: 2650066
• Prüfzeichen: nach DVGW zertifiziert
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Kompaktester Versatz – zwei Bogen direkt ineinander.
• 22 mm – für Steig- und Verteilleitungen.
• Weniger Druckverlust als ein 90-Grad-Bogen.
• „Unverpresst undicht“ – Fehler zeigt sich bei der Druckprobe.
• DVGW-zertifiziert und unter Putz verlegbar.

Anwendungsbereich:

Versatz in Kupfer-Steig-, Verteil- und Heizungsleitungen auf engem Raum: Sanitärschacht, Kellerverteilung, Deckendurchbruch, Umgehung von Unterzügen, Solarkreise und Druckluftleitungen.

Verwendungshinweise:

• Auch das Einsteckende muss gepresst werden – häufigster Fehler.
• Nur V-Kontur-Pressbacken – und prüfen, ob das Gerät 22 mm abdeckt.
• Platz für die Presszange vorher einplanen.
• Dichtring auf Sitz und Sauberkeit prüfen, kein Fett verwenden.
• Druckprobe vor dem Verschließen, nicht für Gas verwenden.

Die Ausführung mit zwei Muffen, die 90-Grad-Bogen, weitere Formstücke, Kupferrohr und Pressbacken führen wir ebenfalls.
