PRESS BOGEN 90 GR. I/A 15MM

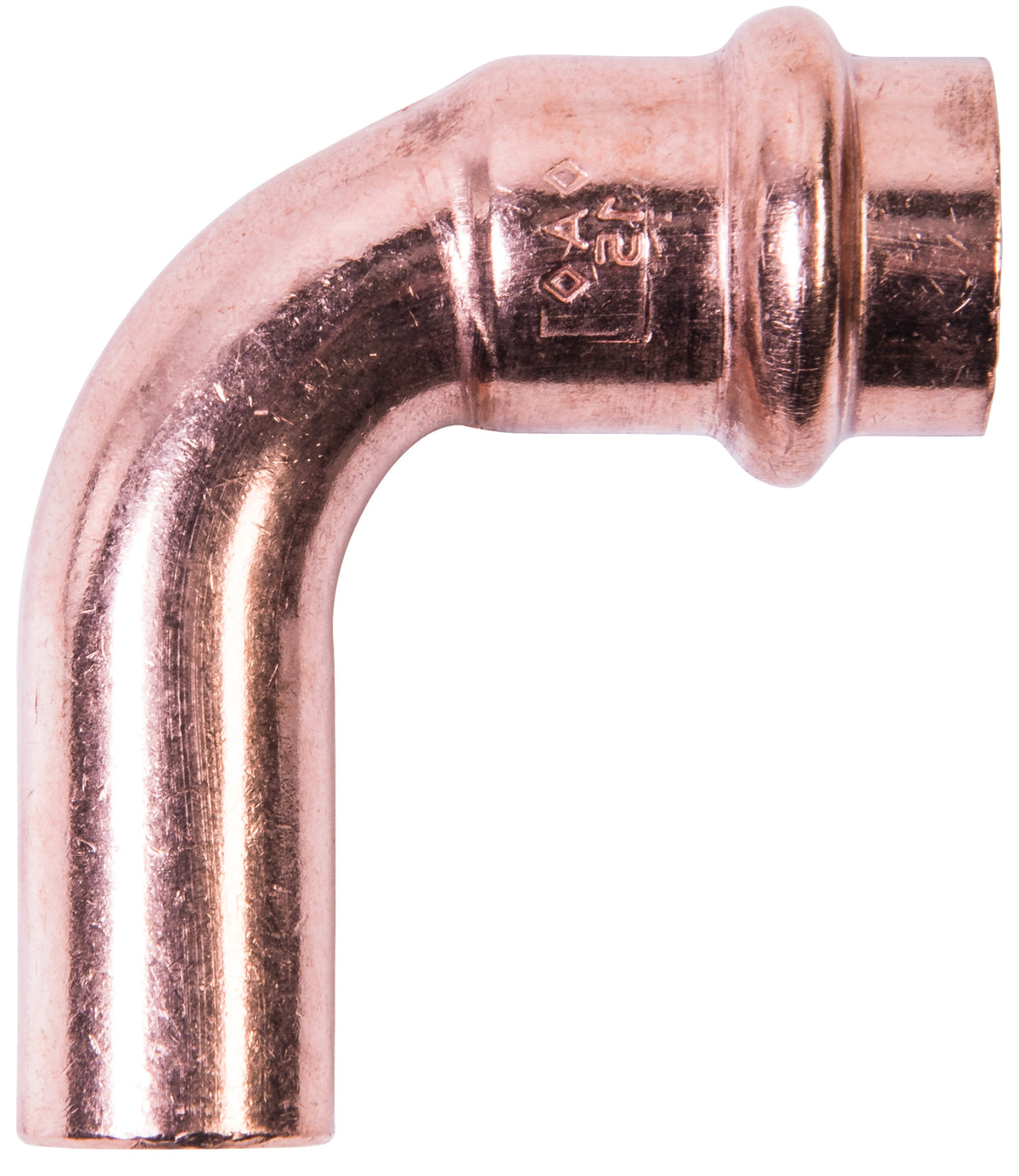

Cornat Pressfitting Bogen 90° I/A, 15 mm, Kupfer

I/A bedeutet: eine Seite ist Pressmuffe, die andere ein glattes Einsteckende. Das klingt nach einem Detail und ist in Wahrheit die Bauform, die in engen Situationen die Installation überhaupt erst möglich macht.

Der Unterschied in der Praxis: Ein Bogen mit zwei Muffen braucht auf beiden Seiten ein Rohrstück. Wer zwei Richtungswechsel direkt hintereinander setzen muss – im Schacht, hinter einer Vorwand, an einem Deckendurchbruch –, müsste also ein wenige Zentimeter langes Rohrstück dazwischensetzen und zweimal zusätzlich pressen. Beim I/A-Bogen steckt das Einsteckende direkt in die Muffe des nächsten Fittings – ein Arbeitsgang und ein Bauteil weniger, und der Aufbau wird kürzer.

Ein Hinweis, der dazugehört: Auch die Steckverbindung in den nächsten Fitting muss gepresst werden – sie hält nicht von allein. Gerade an dieser Stelle wird eine Pressung am häufigsten vergessen, weil die Verbindung optisch schon fertig aussieht.

Genau dafür gibt es die Sicherheitseigenschaft des Systems, die der Hersteller so beschreibt: unverpresste Verbindungen sind bei Drücken von 0,1 bis 6,0 bar sofort erkennbar – „unverpresst undicht“. Druckprobe also immer vor dem Verschließen der Wand.

Wichtig zur Presskontur: ausgelegt für die V-Kontur – die Pressbacke muss dazu passen.

Rahmendaten laut Hersteller: Material Kupfer, Betriebstemperatur –30 °C bis max. 110 °C, unter Putz verlegbar, nach DVGW zertifiziert, ausdrücklich nicht für Gas geeignet. Weitere Einsatzfälle: Solaranlagen mit einer Dauertemperatur von max. 110 °C und Druckluftleitungen für ölfreie Druckluft PN 10.

Produktmerkmale:

• Produktname: Cornat Pressfitting Bogen 90° I/A, 15 mm
• Marke: Cornat | Hersteller-Nr.: T650115B
• Material: Kupfer | Presskontur: V
• Ausführung: Innen/Außen (Muffe und Einsteckende) | Winkel: 90°
• Durchmesser: 15 mm | Temperatur: –30 °C bis 110 °C

Produktdetails:

• Artikelnummer: 2650056
• Prüfzeichen: nach DVGW zertifiziert
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Direkt in den nächsten Fitting steckbar – kein Zwischenrohr.
• Kürzerer Aufbau – entscheidend in Schacht und Vorwand.
• Ein Arbeitsgang weniger je Richtungswechsel.
• „Unverpresst undicht“ – Fehler zeigt sich bei der Druckprobe.
• DVGW-zertifiziert und unter Putz verlegbar.

Anwendungsbereich:

Enge Richtungswechsel in Kupfer-Trinkwasser- und Heizungsleitungen: Sanitärschacht, Vorwandinstallation, Deckendurchbruch, Anschlusswege zu Waschtisch, WC und Dusche.

Verwendungshinweise:

• Auch das Einsteckende muss gepresst werden – häufigster Fehler.
• Nur V-Kontur-Pressbacken verwenden.
• Rohr entgraten und Einstecktiefe anzeichnen.
• Dichtring auf Sitz und Sauberkeit prüfen, kein Fett verwenden.
• Druckprobe vor dem Verschließen, nicht für Gas verwenden.

Die Ausführung mit zwei Muffen, weitere Formstücke, Kupferrohr und Pressbacken führen wir ebenfalls.
