PRESS MONTAGEEINHEIT IG 15X1/2 X100MM

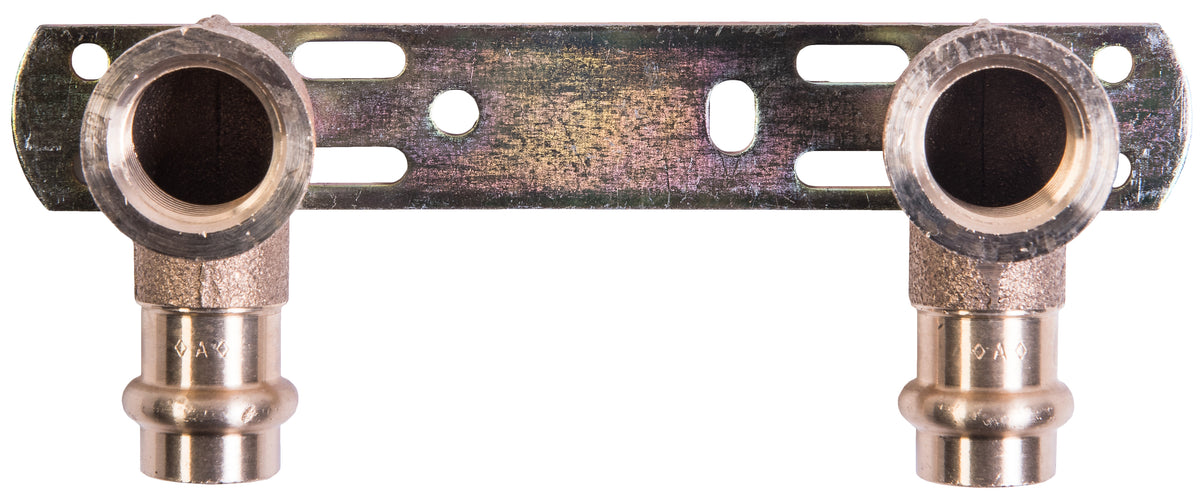

Cornat Press-Montageeinheit IG 15 × 1/2", Achsabstand 100 mm

Zwei Anschlüsse, ein Bauteil, ein festes Maß – das ist der ganze Sinn einer Montageeinheit. Sie besteht laut Hersteller aus zwei Pressmuffen und zwei 1/2"-Innengewinden, die in einem fest vorgegebenen Achsabstand von 100 mm zueinander sitzen. Als Einsatzzweck nennt der Hersteller Eckventile und Wandarmaturen.

Warum das Bauteil existiert: Zwei Wandanschlüsse einzeln zu setzen und dabei exakt auf Abstand, auf gleiche Höhe und exakt waagerecht zu bringen, ist eine der ärgerlichsten Arbeiten der Rohinstallation – und ein Fehler von wenigen Millimetern fällt später an der montierten Armatur sofort auf. Die Montageeinheit nimmt einem diese Maßarbeit ab: Der Abstand stimmt bauartbedingt, beide Anschlüsse liegen zwangsläufig auf einer Linie und in einer Ebene.

Der Punkt, den Sie vor dem Kauf prüfen müssen: Der Achsabstand muss zu dem passen, was angeschlossen wird. Diese Einheit hat 100 mm – Wandarmaturen für Spüle, Badewanne und Dusche haben üblicherweise ein größeres Stichmaß, während 100 mm typischerweise für enger stehende Ventilpaare passt. Sehen Sie in die Einbauanleitung der Armatur oder messen Sie am vorhandenen Anschluss nach, bevor Sie bestellen – ein falscher Achsabstand lässt sich nach dem Fliesen nicht mehr korrigieren.

Zweiter Maßpunkt: Planen Sie die Fliesenstärke samt Kleberbett mit ein, bevor Sie die Einheit festschrauben – davon hängt ab, ob die Rosetten später bündig sitzen.

Zur Verarbeitung: Die Gewinde werden abgedichtet, nicht gepresst – mit Hanf und Dichtungspaste oder zugelassenem Gewindedichtband; beim Einschrauben gegenhalten. Die Sicherheitseigenschaft „unverpresst undicht“ gilt für die beiden Pressmuffen: unverpresste Verbindungen sind laut Hersteller bei Drücken von 0,1 bis 6,0 bar sofort erkennbar. Druckprobe vor dem Verschließen und vor dem Fliesen.

Produktmerkmale:

• Produktname: Cornat Press-Montageeinheit IG 15 × 1/2", 100 mm
• Marke: Cornat | Hersteller-Nr.: T65761512B
• Material: Kupfer | Presskontur: V
• Anschlüsse: 2 Pressmuffen 15 mm, 2 Innengewinde 1/2"
• Achsabstand: 100 mm | Temperatur: –30 °C bis 110 °C

Produktdetails:

• Artikelnummer: 2650104 | EAN: 4035300904945
• Prüfzeichen: nach DVGW zertifiziert
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Achsabstand stimmt bauartbedingt – keine Maßarbeit an der Wand.
• Beide Anschlüsse auf einer Linie und in einer Ebene.
• Nimmt das Drehmoment auf – die Leitung bleibt unbelastet.
• Spart Zeit gegenüber zwei Einzelwandscheiben.
• DVGW-zertifiziert und unter Putz verlegbar.

Anwendungsbereich:

Doppelanschlüsse in Kupferinstallationen: Ventilpaare und Wandanschlüsse in Bad, Küche und Hauswirtschaftsraum – laut Hersteller für Eckventile und Wandarmaturen.

Verwendungshinweise:

• Achsabstand gegen die Armatur prüfen – 100 mm passt nicht zu jedem Stichmaß.
• Fliesenstärke samt Kleberbett einplanen, bevor die Einheit fixiert wird.
• Fest an Wand oder Montageschiene verschrauben.
• Gewinde mit Hanf oder zugelassenem Dichtband abdichten, gegenhalten.
• Druckprobe vor dem Verschließen und vor dem Fliesen.

Die Ausführung mit 150 mm Achsabstand, Einzelwandscheiben, Eckventile, Rosetten, Kupferrohr und Pressbacken führen wir ebenfalls.
