PRESS T-STÜCK 22-18-22MM

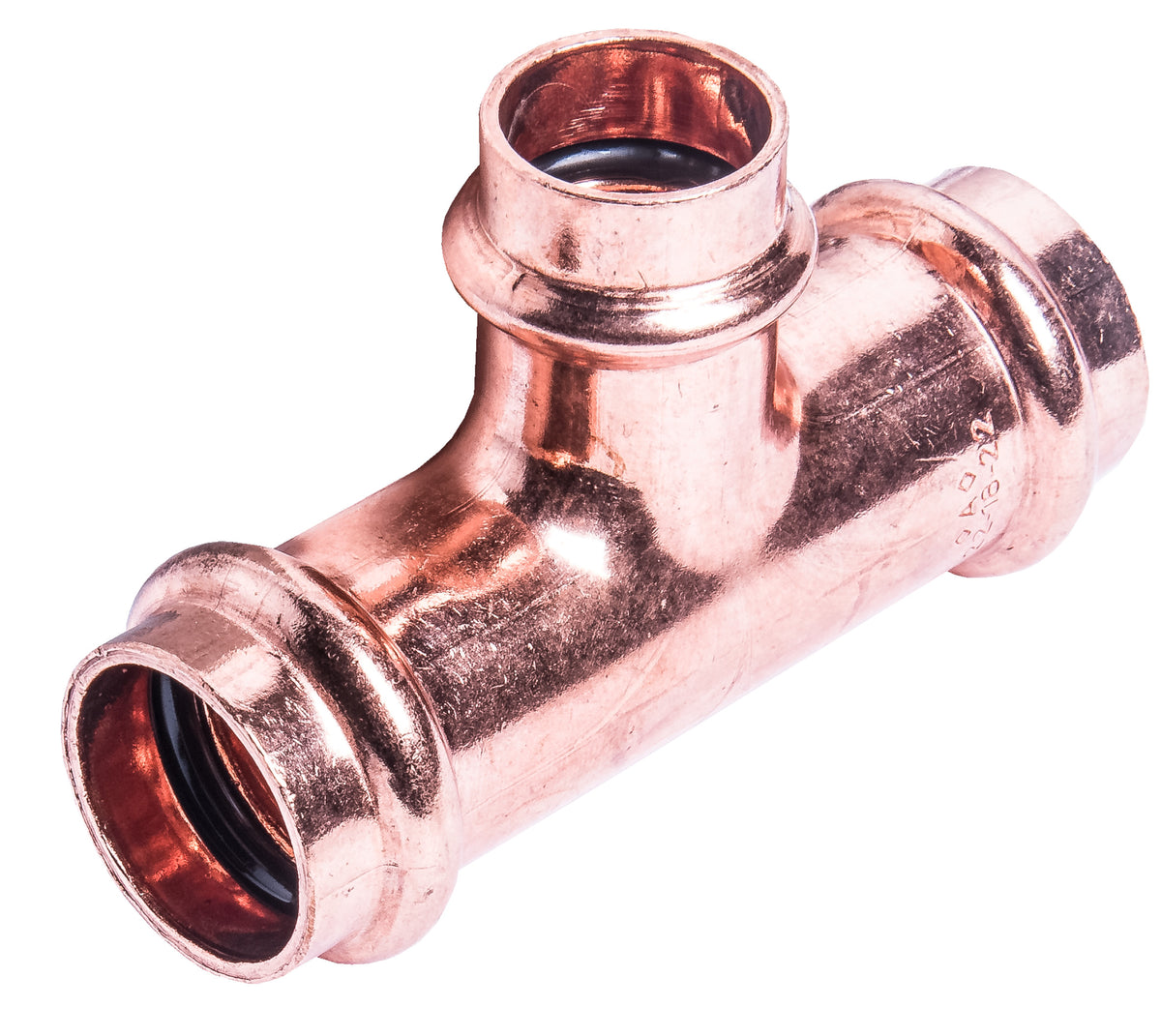

Cornat Pressfitting T-Stück reduziert 22–18–22 mm, Kupfer

18 mm ist die Zwischengröße, die man vor allem in der Heizung antrifft. Während 15 mm für eine einzelne Zapfstelle reicht und 22 mm die Verteilleitung ist, liegt 18 mm genau dazwischen – und genau dort, wo ein Abzweig mehr Durchfluss braucht, als 15 mm hergeben, aber nicht die volle Hauptleitungsgröße.

Typische Fälle: die Anbindung eines größeren Heizkörpers oder einer Heizkreisgruppe, ein Abzweig zu einem zweiten kleinen Bad, die Zuleitung zu einem Speicher oder einer Zirkulationsgruppe. In älteren Anlagen ist 18 mm außerdem die Größe, die im Bestand einfach schon liegt – dann entscheidet nicht die Planung, sondern das vorhandene Rohr.

Das Prinzip bleibt dasselbe wie bei jedem reduzierten T-Stück: Die Hauptleitung läuft in 22 mm durch, reduziert wird nur der Abzweig. Wer stattdessen den Durchgang verengt, verengt ihn für alles Nachgelagerte.

Die Sicherheitseigenschaft des Systems beschreibt der Hersteller so: unverpresste Verbindungen sind bei Drücken von 0,1 bis 6,0 bar sofort erkennbar – „unverpresst undicht“. Achtung bei diesem Teil: Es braucht zwei verschiedene Pressbackengrößen – 22 mm für den Durchgang, 18 mm für den Abzweig. Genau bei solchen Bauteilen wird eine Pressung am ehesten vergessen, weil man das Werkzeug zwischendurch wechselt. Druckprobe vor dem Verschließen.

Rahmendaten laut Hersteller: Material Kupfer, V-Kontur, Betriebstemperatur –30 °C bis max. 110 °C, unter Putz verlegbar, nach DVGW zertifiziert, nicht für Gas geeignet. Weitere Einsatzfälle: Solaranlagen mit max. 110 °C Dauertemperatur und Druckluftleitungen für ölfreie Druckluft PN 10.

Produktmerkmale:

• Produktname: Cornat Pressfitting T-Stück 22–18–22 mm
• Marke: Cornat | Hersteller-Nr.: T65302218B
• Material: Kupfer | Presskontur: V
• Ausführung: 3 Muffen, Durchgang 22 mm, Abzweig 18 mm
• Temperatur: –30 °C bis 110 °C

Produktdetails:

• Artikelnummer: 3491584
• Prüfzeichen: nach DVGW zertifiziert
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• 18-mm-Abzweig – mehr Durchfluss als 15 mm, ohne volle Größe.
• Durchgang behält vollen Querschnitt.
• Passt zu vorhandenen 18-mm-Leitungen im Bestand.
• „Unverpresst undicht“ – vergessene Pressung fällt auf.
• DVGW-zertifiziert und unter Putz verlegbar.

Anwendungsbereich:

Abzweige mittlerer Größe an Kupfer-Steig- und Verteilleitungen: Heizkörper- und Heizkreisanbindung, Speicher- und Zirkulationszuleitungen, zweites Bad, Anschluss an vorhandene 18-mm-Leitungen.

Verwendungshinweise:

• Zwei Backengrößen bereitlegen – 22 mm und 18 mm.
• Alle drei Muffen pressen – besonders nach dem Werkzeugwechsel prüfen.
• Durchgang nie reduzieren.
• Rohr entgraten, Dichtringe auf Sitz und Sauberkeit prüfen.
• Druckprobe vor dem Verschließen, nicht für Gas verwenden.

Die Ausführung mit 15-mm-Abzweig, durchgehende T-Stücke, Reduzierungen, Kupferrohr und Pressbacken führen wir ebenfalls.
