PRESS ÜBERGANGSBOGEN AG 15X1/2

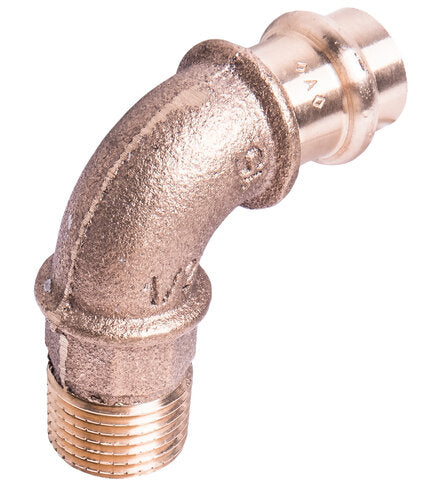

Cornat Press-Übergangsbogen mit Außengewinde 15 × 1/2", Kupfer

Dieses Teil ist zwei Bauteile in einem: ein Bogen und ein Gewindeübergang. Laut Hersteller hat es eine Pressmuffe und ein 1/2"-Außengewinde – und dazwischen den Richtungswechsel.

Warum das mehr ist als eine Bequemlichkeit: Der letzte Meter vor einer Armatur ist fast immer die engste Stelle der ganzen Installation. Die Leitung kommt aus der Wand oder aus dem Boden und muss auf den Anschluss zeigen – und dafür bräuchte man normalerweise einen Bogen, ein kurzes Rohrstück und dahinter einen Gewindeübergang. Drei Teile, zwei Pressungen mehr und eine Baulänge, die im Schlitz oft nicht vorhanden ist. Hier sitzt das Gewinde direkt am Bogen.

Das Außengewinde bedeutet: Der Bogen wird in ein Innengewinde geschraubt – typischerweise in einen Kugelhahn, ein Eckventil, eine Wandscheibe oder einen Geräteanschluss. Prüfen Sie die Gewinderichtung am Gegenstück vor der Bestellung; für den umgekehrten Fall gibt es den Übergangswinkel mit Innengewinde.

Zur Verarbeitung: Das Gewinde wird abgedichtet, nicht gepresst – mit Hanf und Dichtungspaste oder zugelassenem Gewindedichtband. Und ein Punkt, der bei einem Bogen besonders gilt: Schrauben Sie zuerst ein und pressen Sie danach. Beim Eindrehen dreht sich der Bogen mit – Sie müssen ihn beim letzten Viertel auf die gewünschte Richtung ausrichten können, und das geht nur, solange die Pressverbindung noch offen ist.

Die Sicherheitseigenschaft des Systems beschreibt der Hersteller so: unverpresste Verbindungen sind bei Drücken von 0,1 bis 6,0 bar sofort erkennbar – „unverpresst undicht“. Druckprobe vor dem Verschließen und vor dem Fliesen.

Rahmendaten laut Hersteller: Material Kupfer, V-Kontur, Betriebstemperatur –30 °C bis max. 110 °C, unter Putz verlegbar, nach DVGW zertifiziert, nicht für Gas geeignet.

Produktmerkmale:

• Produktname: Cornat Press-Übergangsbogen AG 15 × 1/2"
• Marke: Cornat | Hersteller-Nr.: T65921512B
• Material: Kupfer | Presskontur: V
• Anschlüsse: 1 Pressmuffe 15 mm, 1 Außengewinde 1/2"
• Temperatur: –30 °C bis 110 °C

Produktdetails:

• Artikelnummer: 3491602
• Prüfzeichen: nach DVGW zertifiziert
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Bogen und Gewinde in einem Bauteil – spart zwei Teile.
• Kurze Baulänge – passt in den Wandschlitz.
• Zwei Pressungen weniger je Anschluss.
• „Unverpresst undicht“ an der Pressmuffe.
• DVGW-zertifiziert und unter Putz verlegbar.

Anwendungsbereich:

Richtungswechsel mit Gewindeanschluss in Kupferinstallationen: Anbindung von Eckventilen, Kugelhähnen, Wandscheiben und Geräteanschlüssen in Bad, Küche und Hauswirtschaftsraum.

Verwendungshinweise:

• Zuerst einschrauben und ausrichten, dann pressen.
• Gewinderichtung am Gegenstück prüfen – sonst den Winkel mit Innengewinde nehmen.
• Gewinde mit Hanf oder zugelassenem Dichtband abdichten.
• Nur V-Kontur-Pressbacken verwenden.
• Druckprobe vor dem Verschließen, nicht für Gas verwenden.

Den Übergangswinkel mit Innengewinde, Wandscheiben, Eckventile, Kupferrohr und Pressbacken führen wir ebenfalls.
