PRESS VERSCHRAUBUNG AG 22X3/4

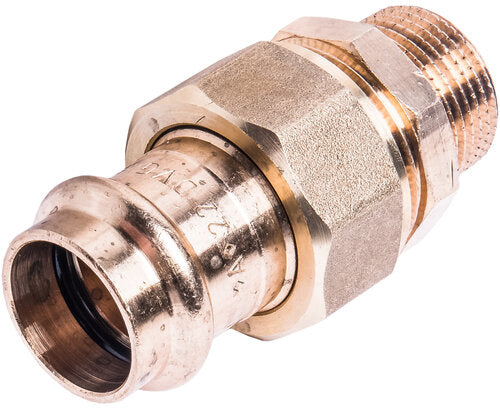

Cornat Press-Verschraubung mit Außengewinde 22 × 3/4", flachdichtend

In 22 × 3/4" ist die Verschraubung kein Komfortteil, sondern Planungspflicht. An dieser Größe hängen die Bauteile, die man mit Sicherheit irgendwann ausbaut: Zirkulationspumpe, Schmutzfänger mit Siebtasse, Druckminderer, Sicherheitsgruppe, Speicheranschluss. Eine gepresste Leitung ist unlösbar – ohne geplante Trennstelle muss zum Tauschen das Rohr aufgeschnitten werden.

Laut Hersteller ist die Verschraubung flachdichtend, mit Dichtung ausgeführt und hat eine Pressmuffe und ein 3/4"-Außengewinde.

„Flachdichtend“ ist der entscheidende Begriff: Gedichtet wird nicht im Gewinde, sondern auf einer flachen Dichtfläche. Das heißt: kein Hanf, kein Gewindedichtband – das Gewinde zieht nur an. Und weil nichts im Gewinde verklebt, lässt sich die Verbindung mehrfach öffnen und wieder schließen.

Was man beachten muss: Die Dichtung ist ein Verschleißteil – beim Öffnen erneuern. Legen Sie sich eine passende Flachdichtung hin, bevor Sie die Verschraubung lösen; sonst steht die Anlage, während Sie einkaufen fahren. Nicht mit Gewalt anziehen – bei 3/4" ist der Hebel groß genug, um die Dichtung zu zerstören.

Ein zweiter Punkt bei dieser Größe: Fangen Sie die Leitung vor und hinter der Trennstelle mit Rohrschellen ab. Beim Öffnen der Verschraubung fällt das Gewicht des angeschlossenen Bauteils sonst auf die Pressstellen.

Zur Reihenfolge: Erst verschrauben, dann pressen.

Die Sicherheitseigenschaft des Systems beschreibt der Hersteller so: unverpresste Verbindungen sind bei Drücken von 0,1 bis 6,0 bar sofort erkennbar – „unverpresst undicht“. Rahmendaten: Kupfer, V-Kontur, –30 °C bis max. 110 °C, unter Putz verlegbar, nach DVGW zertifiziert, nicht für Gas geeignet.

Produktmerkmale:

• Produktname: Cornat Press-Verschraubung AG 22 × 3/4", flachdichtend
• Marke: Cornat | Hersteller-Nr.: T65802234B
• Material: Kupfer | Presskontur: V
• Anschlüsse: 1 Pressmuffe 22 mm, 1 Außengewinde 3/4"
• Dichtung: flachdichtend, Dichtung enthalten

Produktdetails:

• Artikelnummer: 3491600
• Prüfzeichen: nach DVGW zertifiziert
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Lösbare Trennstelle an der Hauptleitung.
• Flachdichtend – kein Hanf, mehrfach verwendbar.
• Für Pumpen, Filter, Druckminderer, Speicher.
• Dichtung im Lieferumfang.
• DVGW-zertifiziert und unter Putz verlegbar.

Anwendungsbereich:

Geplante Trennstellen in Kupfer-Haupt- und Verteilleitungen: Zirkulationspumpen, Schmutzfänger, Druckminderer, Sicherheitsgruppen, Speicher- und Geräteanschlüsse in Keller und Technikraum.

Verwendungshinweise:

• Kein Hanf, kein Dichtband – die Flachdichtung dichtet.
• Dichtung beim Öffnen erneuern – Ersatz vorher bereitlegen.
• Leitung vor und hinter der Trennstelle abfangen.
• Erst verschrauben, dann pressen, nicht überdrehen.
• Druckprobe vor dem Verschließen, nicht für Gas verwenden.

Die Größen 1/2" und 1", Flachdichtungen, Übergangsnippel, Kupferrohr und Pressbacken führen wir ebenfalls.
