PRIMA REVI-KL. ECO 30X30, 2X12,5

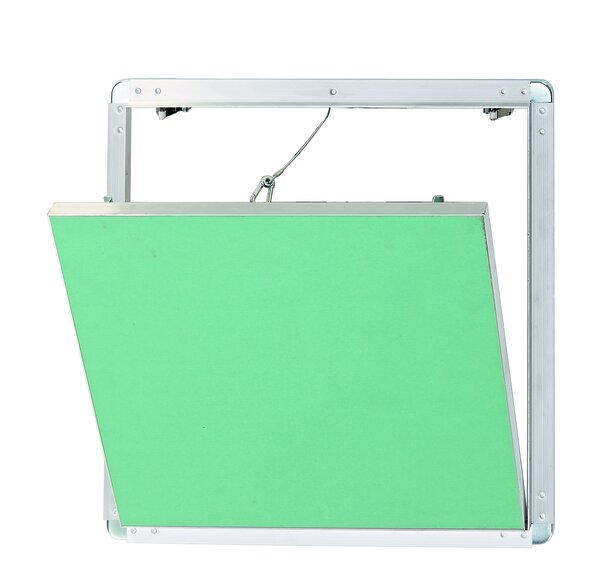

PRIMA Revisionsklappe ECO 30 × 30 cm für doppelte Beplankung (2 × 12,5 mm)

Diese Ausführung unterscheidet sich von der Standardklappe in einem einzigen, aber entscheidenden Punkt: der Einlagenstärke. Sie trägt eine 25 mm starke Gipskartoneinlage und gehört damit in eine doppelt beplankte Wand oder Decke. In einer einlagigen Konstruktion würde sie vorstehen, in einer doppelten sitzt die 12,5-mm-Variante zurück – beides lässt sich nicht mehr flächenbündig spachteln.

Doppelt beplankt wird aus guten Gründen: höherer Schallschutz, bessere Oberflächenqualität, größere zulässige Wandhöhen, Brandschutzanforderungen. Genau in diesen Wänden sitzt aber auch die Technik, an die man wieder heran muss – und dann braucht es eine Klappe, die zur Konstruktion passt.

Die Maße für den Einbau: Der Rahmen misst außen 344 × 344 mm – das ist die Öffnung, die durch beide Plattenlagen geschnitten wird. Hindurch passt ein Gegenstand von höchstens 300 × 300 mm. 30 × 30 cm ist die Größe, bei der man mit beiden Händen und Werkzeug arbeiten kann – für Absperrarmaturen und Verteiler meist die sinnvollere Wahl als die kleine 20er-Klappe.

Die Bauhöhe beträgt 28 mm, die vierfache Eckverbindung hält den Rahmen verwindungssteif, ein Fangseil sichert den Deckel beim Deckeneinbau. Nach dem Einbau verschwindet die Klappe in der Fläche: Die Gipskartoneinlage wird mit der übrigen Wand verspachtelt, grundiert und gestrichen.

Zur Einlage: Der Hersteller gibt sie als imprägnierte Gipsplatte an (H2 nach DIN EN 520, GKBI nach DIN 18180), sie darf also auch im häuslichen Bad eingesetzt werden. Imprägnierung ersetzt jedoch keine Abdichtung – im direkten Spritzwasserbereich hat eine Revisionsöffnung nichts verloren.

Produktmerkmale:

• Produktname: PRIMA Revisionsklappe ECO 30 × 30, 2 × 12,5 mm
• Marke: PRIMA | Typ: Revisionsklappe für Wand und Decke
• Außenmaß (Einbauöffnung): 344 × 344 mm | lichte Öffnung: 300 × 300 mm
• Bauhöhe: 28 mm | Einlage: 25 mm Gipskarton – für doppelte Beplankung
• Rahmen und Deckel: Aluminiumprofil, vierfache Eckverbindung
• Ausstattung: Fangseil

Produktdetails:

• Artikelnummer: 6180833
• Verkaufseinheit: je Stück
• Gewicht: 2,4 kg

Vorteile im Überblick:

• Passt zur doppelten Beplankung – die Einlage schließt mit 2 × 12,5 mm bündig ab.
• Arbeitsgerechte Größe – 300 × 300 mm lichte Öffnung lassen Hand und Werkzeug durch.
• Verschwindet in der Fläche – wird mitgespachtelt und mitgestrichen.
• Fangseil serienmäßig – beim Deckeneinbau fällt nichts herunter.
• Imprägnierte Einlage laut Herstellerangabe – auch für das häusliche Bad geeignet.

Anwendungsbereich:

Revisionsöffnungen in doppelt beplankten Trockenbauwänden und abgehängten Decken – Schallschutzwände, Wände mit Brandschutzanforderung, hohe Ständerwände und Flächen in Q3/Q4-Qualität.

Verwendungshinweise:

• Einlagenstärke zur Beplankung wählen – diese Ausführung gehört in doppelt beplankte Konstruktionen.
• Öffnung nach dem Außenmaß 344 × 344 mm durch beide Plattenlagen schneiden.
• An der Unterkonstruktion befestigen, nicht allein in der Gipsplatte.
• Bei Wandmontage den Verschluss nach oben ausrichten.
• In Brandschutzwänden nur geprüfte Brandschutzklappen einsetzen – diese Klappe hat keine Feuerwiderstandsklasse.

Die gleiche Klappe in 20 × 20 und 40 × 40 cm, die Ausführung für einlagige Beplankung sowie geprüfte Brandschutzklappen führen wir ebenfalls.
