PRIMA REVI-KL. ECO 40X40, 2X12,5

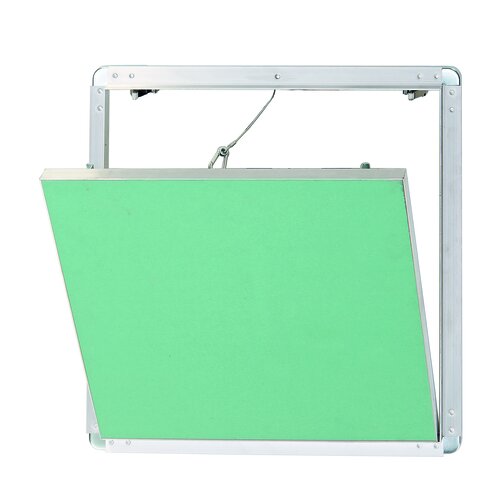

PRIMA Revisionsklappe ECO 40 × 40 cm für doppelte Beplankung (2 × 12,5 mm)

Diese Ausführung unterscheidet sich von der Standardklappe in einem einzigen, aber entscheidenden Punkt: der Einlagenstärke. Sie trägt eine 25 mm starke Gipskartoneinlage und gehört damit in eine doppelt beplankte Wand oder Decke. In einer einlagigen Konstruktion würde sie vorstehen, in einer doppelten sitzt die 12,5-mm-Variante zurück – beides lässt sich nicht mehr flächenbündig spachteln.

Doppelt beplankt wird aus guten Gründen: höherer Schallschutz, bessere Oberflächenqualität, größere zulässige Wandhöhen, Brandschutzanforderungen. Genau in diesen Wänden sitzt aber auch die Technik, an die man wieder heran muss – und dann braucht es eine Klappe, die zur Konstruktion passt.

Die Maße für den Einbau: Der Rahmen misst außen 444 × 444 mm – das ist die Öffnung, die durch beide Plattenlagen geschnitten wird. Hindurch passt ein Gegenstand von höchstens 400 × 400 mm – damit gehen auch ein Ausdehnungsgefäß, ein Verteilerbalken oder eine größere Armatur noch hindurch.

Bei diesem Format zählt die Unterkonstruktion mit: Ein 444-mm-Ausschnitt schneidet in der Regel einen Ständer oder eine Traglatte an; die Öffnung gehört deshalb rundum ausgewechselt. Die vierfache Eckverbindung hält den Rahmen verwindungssteif – bei größeren Formaten ist das der Punkt, an dem billige Klappen anfangen zu klemmen. Ein Fangseil sichert den Deckel beim Deckeneinbau.

Zur Einlage: Der Hersteller gibt sie als imprägnierte Gipsplatte an (H2 nach DIN EN 520, GKBI nach DIN 18180), sie darf also auch im häuslichen Bad eingesetzt werden. Imprägnierung ersetzt jedoch keine Abdichtung – im direkten Spritzwasserbereich hat eine Revisionsöffnung nichts verloren.

Produktmerkmale:

• Produktname: PRIMA Revisionsklappe ECO 40 × 40, 2 × 12,5 mm
• Marke: PRIMA | Typ: Revisionsklappe für Wand und Decke
• Außenmaß (Einbauöffnung): 444 × 444 mm | lichte Öffnung: 400 × 400 mm
• Bauhöhe: 28 mm | Einlage: 25 mm Gipskarton – für doppelte Beplankung
• Rahmen und Deckel: Aluminiumprofil, vierfache Eckverbindung
• Ausstattung: Fangseil

Produktdetails:

• Artikelnummer: 6180834
• Verkaufseinheit: je Stück
• Gewicht: 3,9 kg

Vorteile im Überblick:

• Passt zur doppelten Beplankung – die Einlage schließt mit 2 × 12,5 mm bündig ab.
• 400 × 400 mm lichte Öffnung – auch größere Bauteile gehen hindurch.
• Verwindungssteifer Rahmen – der Deckel klemmt auch im großen Format nicht.
• Fangseil serienmäßig – sichert den Deckel beim Deckeneinbau.
• Imprägnierte Einlage laut Herstellerangabe – auch für das häusliche Bad geeignet.

Anwendungsbereich:

Revisionsöffnungen in doppelt beplankten Trockenbauwänden und abgehängten Decken – Schallschutzwände, Wände mit Brandschutzanforderung, hohe Ständerwände, Technik- und Verteilerzugänge.

Verwendungshinweise:

• Öffnung nach dem Außenmaß 444 × 444 mm schneiden und die Unterkonstruktion rundum auswechseln.
• Einlagenstärke zur Beplankung wählen – diese Ausführung gehört in doppelt beplankte Konstruktionen.
• An der Unterkonstruktion befestigen, nicht allein in der Gipsplatte.
• Bei Wandmontage den Verschluss nach oben ausrichten.
• In Brandschutzwänden nur geprüfte Brandschutzklappen einsetzen – diese Klappe hat keine Feuerwiderstandsklasse.

Die gleiche Klappe in 20 × 20 und 30 × 30 cm, die Ausführung für einlagige Beplankung sowie geprüfte Brandschutzklappen führen wir ebenfalls.
