REVI-KLAPPE ALU-ECO FLEX 400X400, 12,5MM

Upmann Revisionsklappe ALU-ECO Flex 400 × 400 mm mit 12,5-mm-Gipskartoneinlage

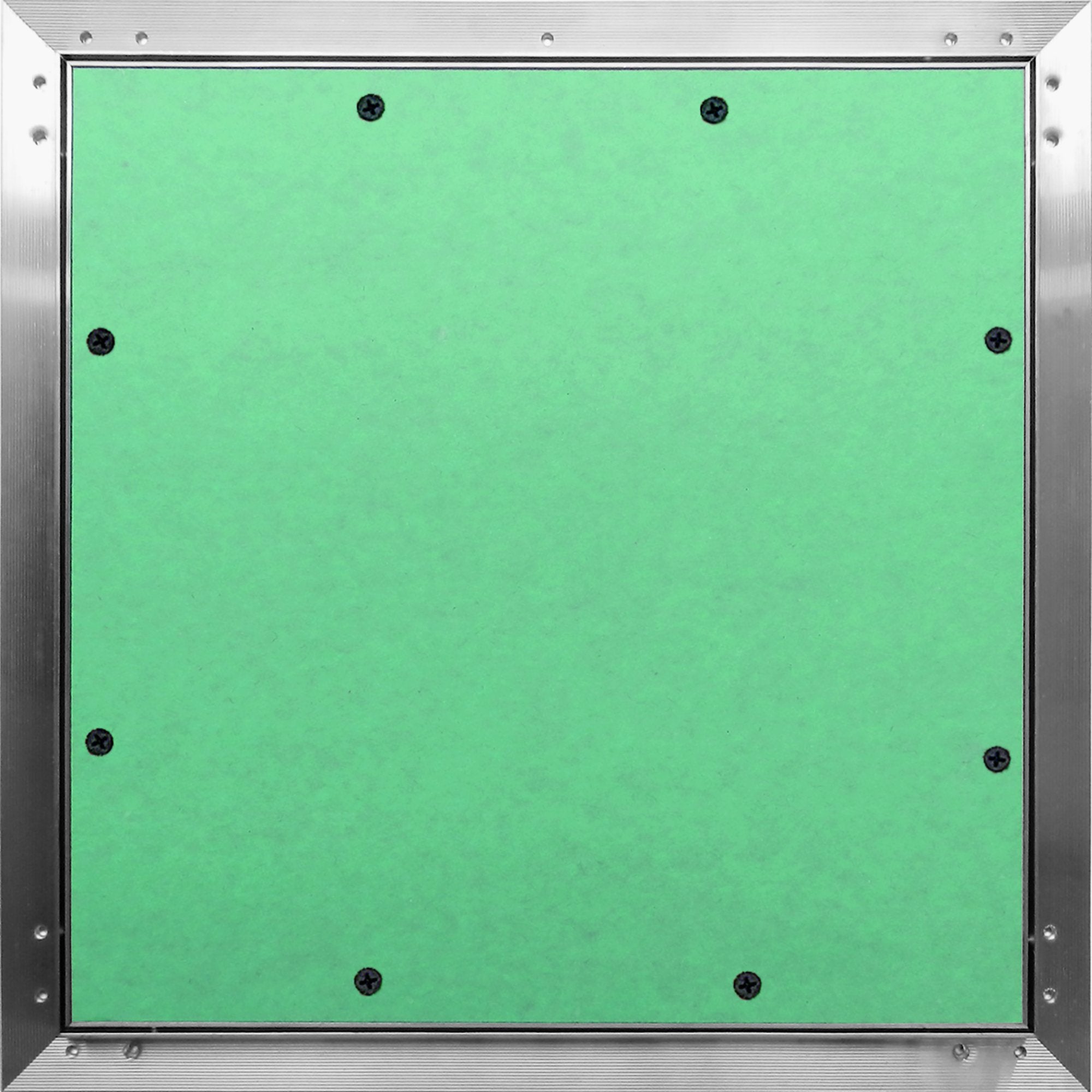

Diese Klappe soll nach dem Streichen nicht mehr auffallen. In den Aluminiumrahmen ist eine Gipskartonplatte eingesetzt, die mit der übrigen Wand verspachtelt, grundiert und gestrichen wird. Übrig bleibt eine feine Fuge statt eines weißen Blechfelds – der Grund, warum man diese Bauart im Wohn- und Objektbereich wählt und nicht die sichtbare Stahlklappe.

Die Einlage ist 12,5 mm stark und gehört damit in eine einlagig beplankte Wand oder Decke. Bei doppelter Beplankung sitzt sie zurück und lässt sich nicht mehr flächenbündig spachteln – dafür gibt es Ausführungen mit 25 mm Einlage. Die Einlagenstärke ist bei jeder Revisionsklappe der erste Auswahlpunkt, nicht die Größe.

Die Maße im Detail: Der Rahmen misst außen 444 × 444 mm – das ist die Öffnung, die in die Beplankung geschnitten wird. Die lichte Öffnung beträgt 394 × 364 mm und ist damit nicht quadratisch. Wer ein bestimmtes Bauteil hindurchbekommen muss, rechnet mit dem kleineren Wert – und achtet beim Einbau darauf, in welcher Richtung die Klappe eingesetzt wird.

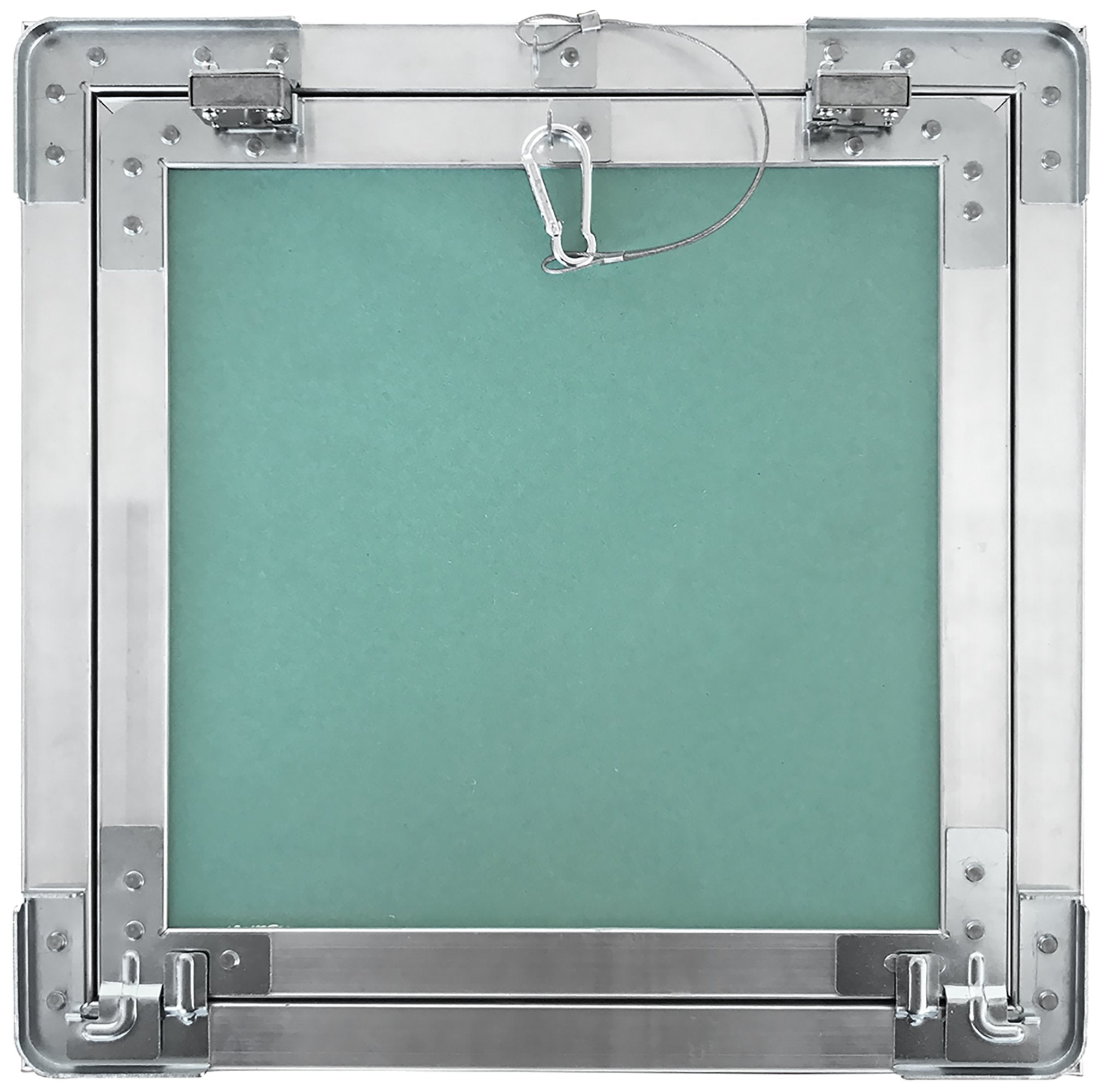

Beim Einbau zählt die Unterkonstruktion mit: Ein 444-mm-Ausschnitt schneidet in einer Standardwand fast immer einen Ständer oder eine Traglatte an. Die Öffnung gehört rundum ausgewechselt, die Klappe wird an dieser Auswechslung befestigt – nicht allein in der Gipsplatte. Bei Wandmontage gehört der Verschluss nach oben, damit der Deckel nicht aufschwingt.

Die Einlage ist als imprägnierte Gipsplatte (GKBI) ausgeführt und damit auch für das häusliche Bad geeignet. Imprägnierung ersetzt aber keine Abdichtung – im direkten Spritzwasserbereich hat eine Revisionsöffnung nichts verloren.

Produktmerkmale:

• Produktname: Revisionsklappe ALU-ECO Flex 400 × 400, 12,5 mm
• Marke: Upmann | Typ: Revisionsklappe für Wand und Decke
• Außenmaß (Einbauöffnung): 444 × 444 mm | lichte Öffnung: 394 × 364 mm
• Einlage: 12,5 mm imprägnierter Gipskarton (GKBI) – für einlagige Beplankung
• Rahmen und Deckel: Aluminium
• Anwendung: Wand und Decke

Produktdetails:

• Artikelnummer: 4050401
• Herstellernummer: 22262
• Verkaufseinheit: je Stück
• Gewicht: 2,34 kg

Vorteile im Überblick:

• Verschwindet in der Fläche – die Gipskartoneinlage wird mitgespachtelt und mitgestrichen.
• Aluminiumrahmen – leicht, maßhaltig und korrosionsfrei.
• Imprägnierte Einlage (GKBI) – auch für das häusliche Bad geeignet.
• Großes Format – Zugang zu Verteilern, Armaturen und Geräten.
• Passend zur einlagigen Standardwand – 12,5 mm Einlage, flächenbündig spachtelbar.

Anwendungsbereich:

Zugang zu Absperrarmaturen, Verteilern, Wasserzählern, Ausdehnungsgefäßen, Reinigungsöffnungen und Elektroverteilungen in Trockenbauwänden, Vorwandinstallationen und abgehängten Decken – dort, wo die Revisionsöffnung im fertigen Raum nicht auffallen soll.

Verwendungshinweise:

• Einlagenstärke zur Beplankung wählen – 12,5 mm für einlagige Konstruktionen.
• Öffnung nach dem Außenmaß 444 × 444 mm schneiden und rundum auswechseln.
• Einbaurichtung beachten – die lichte Öffnung ist rechteckig (394 × 364 mm).
• Bei Wandmontage den Verschluss nach oben ausrichten.
• In Brandschutzwänden nur geprüfte Brandschutzklappen einsetzen – diese Klappe hat keine Feuerwiderstandsklasse.

Revisionsklappen mit Gipskartoneinlage in weiteren Größen, sichtbare Stahlklappen für Technikräume und geprüfte Brandschutzklappen führen wir ebenfalls.
