REVI-KLAPPE ALU-STAR 20X20 MIT GK 25

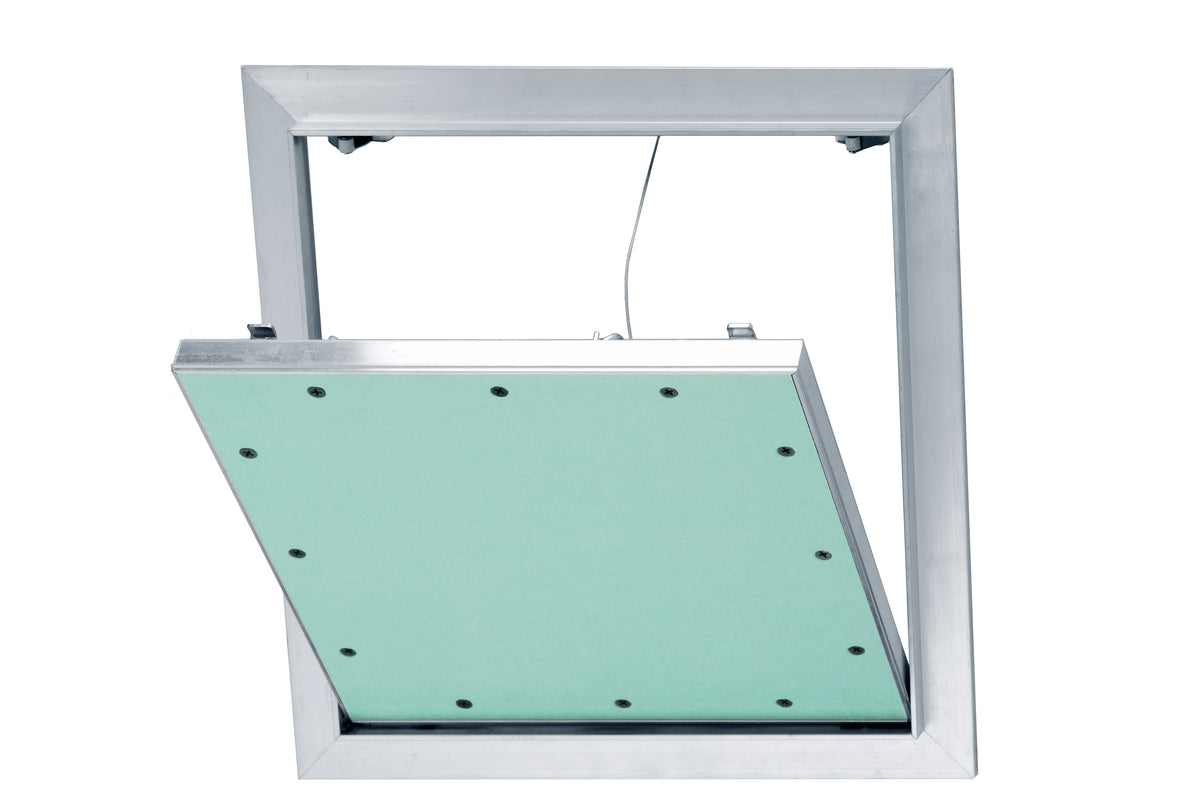

Upmann Revisionsklappe ALU-STAR 20 × 20 cm mit 25-mm-Gipskartoneinlage

Diese Klappe gehört in eine doppelt beplankte Wand – das ist ihr eigentliches Merkmal. Die Gipskartoneinlage ist 25 mm stark und schließt damit bündig mit zwei Lagen 12,5-mm-Platten ab. In einer einlagigen Wand würde sie vorstehen; dort gehört die Ausführung mit 12,5 mm Einlage hinein.

Doppelt beplankt wird dort, wo es auf Schallschutz, Oberflächenqualität oder Wandhöhe ankommt – und genau in solchen Wänden sitzt oft die Technik, an die man wieder heranmuss. Nach dem Verspachteln und Streichen verschwindet die Klappe in der Fläche, statt als weißes Feld sichtbar zu bleiben.

Beim lichten Maß sollte man genau hinsehen: Der Rahmen misst außen 245 × 245 mm, die tatsächlich nutzbare Öffnung aber nur 189 × 161 mm. Von den nominellen 20 × 20 cm bleibt also deutlich weniger übrig, als der Name vermuten lässt – das reicht für den Griff an ein Ventil, nicht für Arbeiten mit beiden Händen. Wer Werkzeug mitführen muss, wählt eine Nummer größer; nachträglich vergrößern lässt sich eine eingebaute Klappe nicht.

Rahmen und Deckel bestehen aus Aluminium – leicht, maßhaltig und korrosionsfrei, auch in feuchten Installationsschächten. Die Einlage ist als imprägnierte Gipsplatte (GKBI) ausgeführt und damit fürs häusliche Bad geeignet; eine Abdichtung ersetzt die Imprägnierung nicht.

Beim Einbau gilt wie bei allen Revisionsklappen: an der Unterkonstruktion befestigen, nicht allein in der Gipsplatte, und bei Wandmontage den Verschluss nach oben ausrichten.

Produktmerkmale:

• Produktname: Revisionsklappe ALU-STAR 20 × 20 mit GK 25
• Marke: Upmann | Typ: Revisionsklappe für Wand und Decke
• Außenmaß (Einbauöffnung): 245 × 245 mm | lichte Öffnung: 189 × 161 mm
• Einlage: 25 mm imprägnierter Gipskarton (GKBI) – für doppelte Beplankung
• Rahmen und Deckel: Aluminium
• Anwendung: Wand und Decke

Produktdetails:

• Artikelnummer: 75139
• Verkaufseinheit: je Stück
• Gewicht: 1,4 kg

Vorteile im Überblick:

• Passt zur doppelten Beplankung – 25 mm Einlage, flächenbündig spachtelbar.
• Verschwindet in der Fläche – wird mitgespachtelt und mitgestrichen.
• Aluminiumrahmen – leicht, maßhaltig und korrosionsfrei.
• Imprägnierte Einlage (GKBI) – auch für das häusliche Bad geeignet.
• Kleines Format – passt problemlos zwischen zwei Ständer, ohne Auswechslung.

Anwendungsbereich:

Zugang zu Absperrventilen, Kugelhähnen, Wasserzählern und Leitungen in doppelt beplankten Trockenbauwänden, Vorwandinstallationen und abgehängten Decken – dort, wo die Revisionsöffnung im fertigen Raum nicht auffallen soll.

Verwendungshinweise:

• Lichtes Maß prüfen – nutzbar sind 189 × 161 mm, nicht 200 × 200 mm.
• Einlagenstärke zur Beplankung wählen – diese Ausführung gehört in doppelt beplankte Wände.
• An der Unterkonstruktion befestigen, nicht allein in der Gipsplatte.
• Bei Wandmontage den Verschluss nach oben ausrichten.
• In Brandschutzwänden nur geprüfte Brandschutzklappen einsetzen – diese Klappe hat keine Feuerwiderstandsklasse.

Revisionsklappen mit Gipskartoneinlage in größeren Formaten, sichtbare Stahlklappen für Technikräume und geprüfte Brandschutzklappen führen wir ebenfalls.
