REVISIONSKLAPPE ALUMATIC F/EI30 400X400

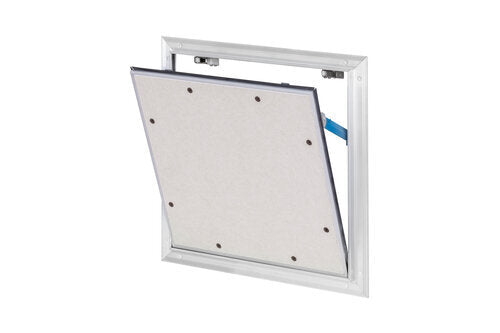

RUG SEMIN Revisionsklappe Alumatic F/EI30, 400 × 400 mm – die geprüfte Klappe für Brandschutzwände

In einer Wand mit Feuerwiderstandsanforderung ist jede Öffnung eine Schwachstelle – es sei denn, sie ist dafür geprüft. Eine normale Revisionsklappe hebt den Feuerwiderstand der Wand an dieser Stelle schlicht auf. Die Alumatic ist nach DIN 4102-2 sowie DIN EN 1364-1 und DIN EN 1363-1 geprüft und dafür gebaut, in nichttragende, raumabschließende Montagewände eingesetzt zu werden, ohne deren Klassifizierung zu zerstören.

Der Hersteller gibt als Einsatzbereich Metallständerwände, leichte Trennwände und Installationswände der Feuerwiderstandsklasse F/EI30 und F/EI90 mit beidseitiger Wandbeplankung an – die Klappe selbst trägt die Klassifizierung F 30 nach DIN 4102-2. Diese Ausführung ist für eine 12,5 mm starke GKF-Beplankung vorgesehen.

Technisch tragen zwei Details den Brandschutz: Der Einbaurahmen enthält einen Dämmschichtbildner, der im Brandfall aufschäumt und die Fuge zwischen Deckel und Rahmen schließt. Und der Klappendeckel hat eine umlaufende Gummi-Lippendichtung, die im Normalbetrieb Staub und Zugluft und im Ernstfall die ersten Rauchgase zurückhält. Rahmen und Deckel bestehen aus verwindungssteifem Alu-Strangprofil in Eloxalqualität – wichtig, weil ein verzogener Deckel genau die Dichtwirkung verliert, auf die es ankommt.

Die Maße: Außenmaß 439 × 439 mm, lichte Öffnung 389 × 389 mm. Montagehinweis des Herstellers: Die Verschlüsse sind oben anzuordnen. Diese Klappe ist für den Einbau in Wände vorgesehen, nicht in Decken.

Was bei Brandschutzbauteilen dazugehört: Der Einbau muss dem Verwendbarkeitsnachweis entsprechen – Wandaufbau, Beplankung, Befestigung und Lage der Klappe sind Teil der Prüfung, nicht Auslegungssache. Die Verwendbarkeitsnachweise stellt der Hersteller auf Anfrage zur Verfügung; wir reichen die Unterlagen gern weiter. Sonderabmessungen sind nach Herstellerangabe im 50-mm-Raster möglich – dabei muss angegeben werden, welches Maß der Verschlussseite zuzuordnen ist.

Produktmerkmale:

• Produktname: Revisionsklappe Alumatic F/EI30, 400 × 400 mm
• Marke: RUG SEMIN | Typ: Brandschutz-Revisionsklappe für Trennwände
• Feuerwiderstand: F 30 nach DIN 4102-2; geprüft auch nach DIN EN 1364-1 / DIN EN 1363-1
• Außenmaß: 439 × 439 mm | lichte Öffnung: 389 × 389 mm
• Einlage: 12,5 mm GKF (Feuerschutzplatte)
• Rahmen und Deckel: Alu-Strangprofil, Eloxalqualität, verwindungssteif
• Ausstattung: Dämmschichtbildner im Einbaurahmen, umlaufende Gummi-Lippendichtung

Produktdetails:

• Artikelnummer: 188380
• Herstellernummer: 22602
• Verkaufseinheit: je Stück
• Gewicht: 3,057 kg

Vorteile im Überblick:

• Geprüfter Brandschutz – die Öffnung hebt die Klassifizierung der Wand nicht auf.
• Dämmschichtbildner im Rahmen – schließt die Fuge im Brandfall selbsttätig.
• Umlaufende Lippendichtung – hält Staub und Zugluft, im Ernstfall die ersten Rauchgase zurück.
• Verwindungssteifes Alu-Strangprofil – der Deckel schließt dauerhaft dicht.
• Sondermaße im 50-mm-Raster auf Anfrage lieferbar.

Anwendungsbereich:

Revisionsöffnungen in nichttragenden, raumabschließenden Montagewänden, Metallständerwänden, leichten Trennwänden und Installationswänden der Feuerwiderstandsklasse F/EI30 bzw. F/EI90 mit beidseitiger Beplankung – etwa an Schachtwänden, in Flucht- und Rettungswegen und in Technikräumen.

Verwendungshinweise:

• Nur nach Verwendbarkeitsnachweis einbauen – Wandaufbau, Beplankung und Befestigung sind Teil der Prüfung.
• Verschlüsse oben anordnen – ausdrücklicher Montagehinweis des Herstellers.
• Für 12,5 mm GKF-Beplankung vorgesehen – abweichende Aufbauten nur nach Rücksprache.
• Öffnung rundum auswechseln und die Klappe an der Unterkonstruktion befestigen.
• Bei Sondermaßen angeben, welches Maß der Verschlussseite zuzuordnen ist.

Die Verwendbarkeitsnachweise fordern wir auf Wunsch beim Hersteller an. Revisionsklappen ohne Brandschutzanforderung – einspachtelbar oder als sichtbare Stahlklappe – führen wir ebenfalls.
