ROHRBOGEN 87° NW 50 BRAUN

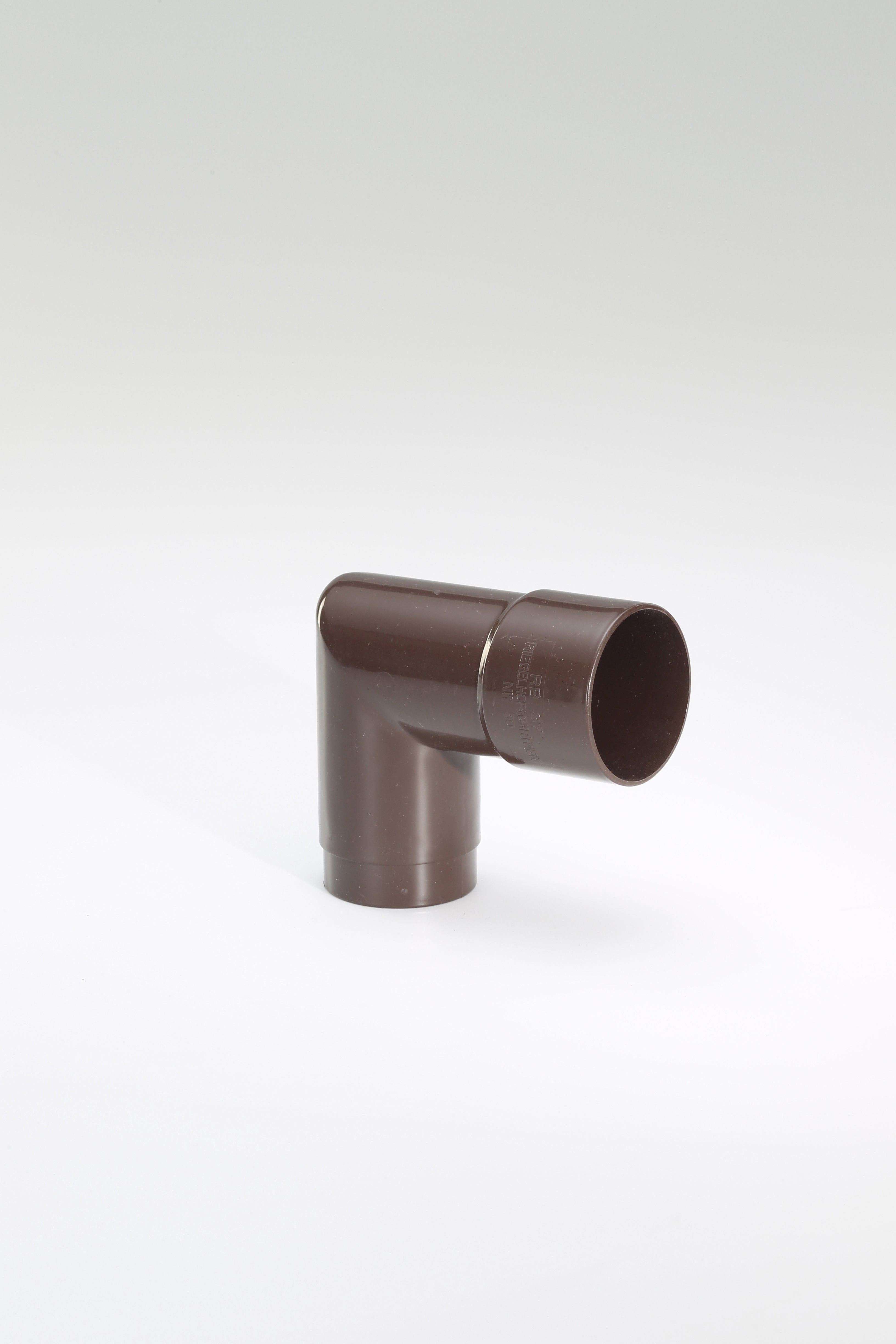

Funke Rohrbogen 87° NW 50, braun – der fast rechtwinklige Bogen

87 Grad ist praktisch der rechte Winkel – und damit der steilste Richtungswechsel, den dieses System kennt. Während 45- und 67-Grad-Bögen paarweise die Etage unter der Traufe bilden, wird der 87-Grad-Bogen dort gebraucht, wo das Fallrohr wirklich um die Ecke muss: am Fuß des Rohrs in eine waagerechte Leitung, in eine Wanddurchführung, um einen Mauervorsprung herum oder unter einem Carportdach entlang eines Balkens.

Warum 87 und nicht 90 Grad? Das ist im Rohrleitungsbau die übliche Ausführung des rechten Winkels. Die drei Grad Restneigung sind Absicht: Sie sorgen dafür, dass die anschließende Strecke ein Mindestgefälle behält und leer läuft. Ein wirklich waagerecht verlegtes Rohr wäre ein Wassersack – darin setzt sich Schlamm ab, und im Winter gefriert der Rest und kann das Teil sprengen.

Nicht zu verwechseln mit dem Regenspeier 87°: Der Speier ist das offene Endstück am Fuß des Fallrohrs, das das Wasser ausspuckt. Dieser Bogen dagegen ist ein Zwischenstück – er verbindet zwei Rohrstrecken miteinander und führt das Wasser weiter. Beide haben denselben Winkel und dieselbe Nennweite, aber unterschiedliche Aufgaben.

NW 50 ist die kleine Fallrohrgröße dieses Systems und gehört zu den Rinnen NW 70 (Kasten und Vario) sowie NW 75 halbrund – also zu Garagen, Gartenhäusern, Balkonen, Vordächern und Carports. Braun passt zu den braunen Rohren an Holzbauten und fällt am Bogen besonders auf, weil er aus der Rohrflucht heraustritt.

Produktmerkmale:

• Produktname: Funke Rohrbogen 87°
• Marke: Funke Gruppe
• Material: PVC-Hart
• Nennweite: NW 50 | Winkel: 87°
• Farbe: braun | Gewicht: ca. 0,11 kg

Produktdetails:

• Artikelnummer: 2266643
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Braun: Passt zu braunen Fallrohren und Holzbauten.
• Richtiger Richtungswechsel: Wo 45° und 67° nicht ausreichen.
• 87° statt 90°: Die Folgestrecke behält Gefälle und läuft leer.
• Zwischenstück: Führt weiter, wo der Regenspeier endet.
• Rostet grundsätzlich nicht: Hart-PVC wie das Fallrohr selbst.

Anwendungsbereich:

Übergang vom Fallrohr NW 50 in eine waagerechte Leitung, Wanddurchführungen, Umführung von Mauervorsprüngen, Rohrführung unter Carport- und Vordachkonstruktionen aus Holz, Anschluss an Sickerleitungen.

Verwendungshinweise:

• Die drei Grad Gefälle nutzen – die Folgestrecke fallend verlegen, nie waagerecht.
• Nicht mit dem Regenspeier verwechseln – dieser Bogen ist ein Zwischenstück.
• Muffe immer in Fließrichtung nach oben – sonst läuft Wasser außen heraus.
• Schellen nahe am Bogen setzen – dort wirkt die größte Kraft.
• Klebeflächen reinigen und Systemkleber verwenden.

Denselben Bogen in Grau, Bögen mit 45°, den Regenspeier 87° und Rohrmuffen NW 50 führen wir ebenfalls.
