ROHRSCHELLE M.SCHALLSCH.108-114 (1)

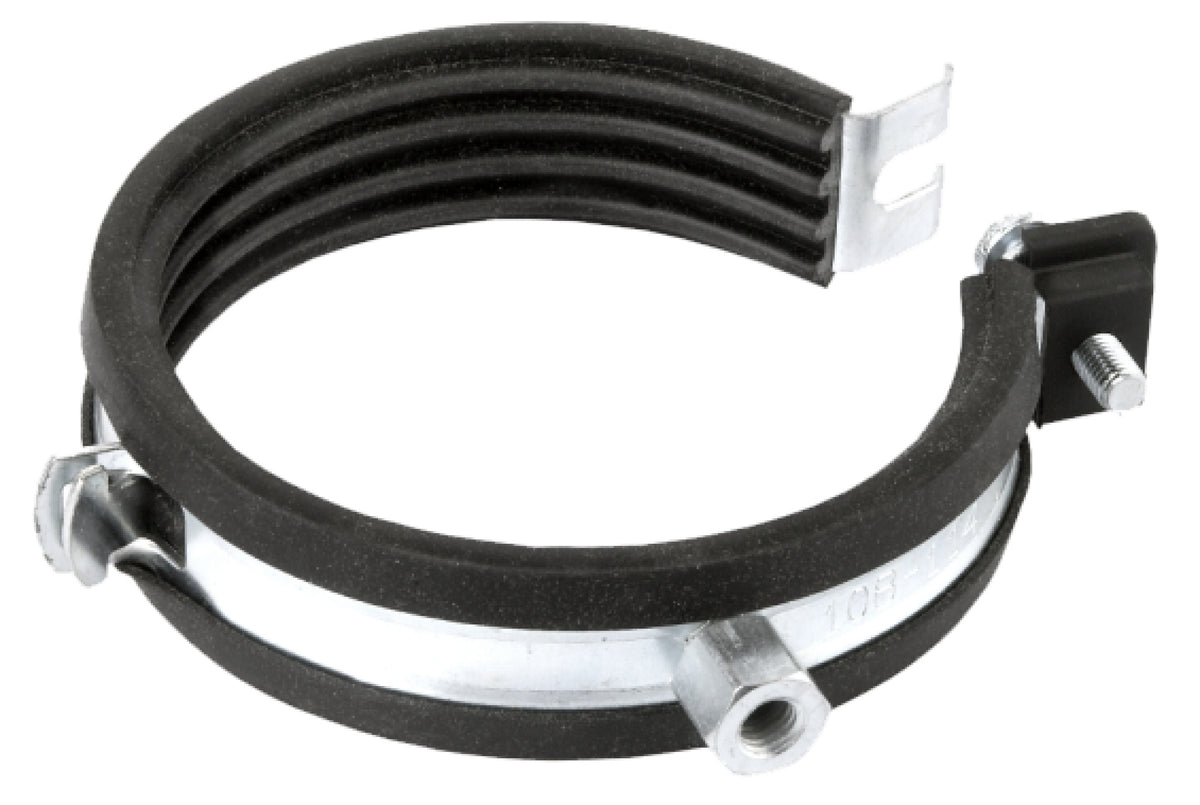

Cornat Rohrschelle mit Schallschutzeinlage 108–114 mm

Das ist die größte Schelle der Reihe – und sie hält die lauteste Leitung im Haus. 108 bis 114 mm ist die Größe für DN-100-Abflussrohre, also für die Fallleitung, an die die WCs angeschlossen sind.

Die Gummieinlage unterbricht diesen Weg. Die Schelle ist aufklappbar, mit Mutter M8 ausgeführt; die Schalldämmung besteht aus Gummi, die Normen sind DIN 4109 und DIN 4102, die Anschlussgröße ist M8.

Zwei Hinweise zur Montage. Erstens die Last: Eine gefüllte DN-100-Fallleitung ist schwer – Untergrund, Dübel und Gewindestange müssen zur Last und zum Baustoff passen, nicht nur die Schelle. Zweitens die Dehnung: Kunststoff-Fallleitungen dehnen sich über mehrere Geschosse erheblich. Setzen Sie nur einen Festpunkt je Strang und führen Sie die übrigen Schellen als Gleitlager, sonst arbeitet sich das Rohr an den Muffen heraus.

Produktmerkmale:

• Produktname: Cornat Rohrschelle mit Schallschutzeinlage 108–114 mm
• Marke: Cornat | Hersteller-Nr.: T562209
• Material: Stahl | Einlage: Gummi
• Spannweite: 108–114 mm | Anschluss: M8
• Normen: DIN 4109, DIN 4102

Produktdetails:

• Artikelnummer: 677585 | EAN: 4035300620685
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Für DN-100-Fallleitungen – die lauteste Leitung im Haus.
• Dämpft den Körperschall genau dort, wo er entsteht.
• Bezug auf DIN 4109 – Schallschutz im Hochbau.
• Lässt Längsdehnung zu – wichtig bei Kunststoff-Fallleitungen.
• Aufklappbar – auch über verlegte Rohre montierbar.

Anwendungsbereich:

Befestigung von DN-100-Abflussleitungen: WC-Fallleitungen, Haupt-Sammelleitungen und Grundleitungsanschlüsse in Mehrfamilienhäusern, Sanitärschächten, Vorwandinstallationen und Kellern.

Verwendungshinweise:

• Untergrund, Dübel und Gewindestange auf die Last auslegen.
• Nur ein Festpunkt je Strang, die übrigen Schellen als Gleitlager.
• Bei Kunststoffrohren nicht fest klemmen – sie dehnen sich stark.
• Rohraußendurchmesser messen, nicht die Nennweite zugrunde legen.
• Befestigungsabstände nach Herstellerangabe einhalten.

Die kleineren Spannweiten, Stockschrauben, Gewindestangen, Montageschienen und Rohrdämmung führen wir ebenfalls.
