ROHRSCHELLE M.SCHALLSCH.52-56 (1)

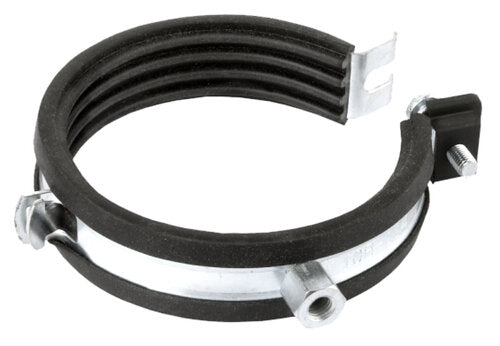

Cornat Rohrschelle mit Schallschutzeinlage 52–56 mm

Die Spannweite reicht von ø 52 mm bis ø 56 mm – und damit deckt diese Schelle zwei sehr verschiedene Leitungsarten ab: 54-mm-Kupferrohr, wie es in großen Verteil- und Hausanschlussleitungen sowie in Heizungsanlagen vorkommt, und DN-50-Abflussrohre im Muffenbereich, wo der Außendurchmesser über die reine Rohrgröße hinausgeht.

Die Gummieinlage unterbricht diesen Weg. Es handelt sich um eine Rohrschelle mit Schallschutzeinlage, ø 52 mm – ø 56 mm, verzinkt, aufklappbar, mit Mutter M8; die Schalldämmung besteht aus Gummi, die Normen sind DIN 4109 und DIN 4102.

Weitere Daten: Stahl, verzinkt, verstellbar, Schraubverschluss, –40 °C bis 100 °C. Aufklappbar bedeutet: auch über ein bereits verlegtes Rohr montierbar.

Produktmerkmale:

• Produktname: Cornat Rohrschelle mit Schallschutzeinlage 52–56 mm
• Marke: Cornat | Hersteller-Nr.: T562206
• Material: Stahl, verzinkt | Einlage: Gummi
• Spannweite: ø 52–56 mm | Anschluss: M8
• Normen: DIN 4109, DIN 4102 | Temperatur: –40 bis 100 °C

Produktdetails:

• Artikelnummer: 677582 | EAN: 4035300620654
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Für 54-mm-Kupfer und DN-50-Muffenbereiche.
• Unterbricht den Körperschall bei großen Querschnitten.
• Verteilt die Auflagekraft – schont das Rohr.
• Bezug auf DIN 4109 – Schallschutz im Hochbau.
• Aufklappbar – auch über verlegte Rohre montierbar.

Anwendungsbereich:

Befestigung großer Rohrleitungen: 54-mm-Kupfer in Haupt-, Hausanschluss- und Heizungsleitungen sowie DN-50-Abflussleitungen – in Kellern, Technikräumen, Sanitärschächten und Mehrfamilienhäusern.

Verwendungshinweise:

• Tragfähigkeit von Untergrund und Befestigung prüfen – gefüllte Leitungen sind schwer.
• Nur ein Festpunkt je Strang, die übrigen Schellen als Gleitlager.
• Rohraußendurchmesser messen, nicht die Nennweite zugrunde legen.
• Nicht über eine Rohrdämmung spannen.
• Nicht überdrehen – die Einlage soll elastisch bleiben.

Die kleineren und größeren Spannweiten, Stockschrauben, Gewindestangen, Montageschienen und Rohrdämmung führen wir ebenfalls.
