TELESKOPKANAL-LÜFTER RUND DN 125 WEIß

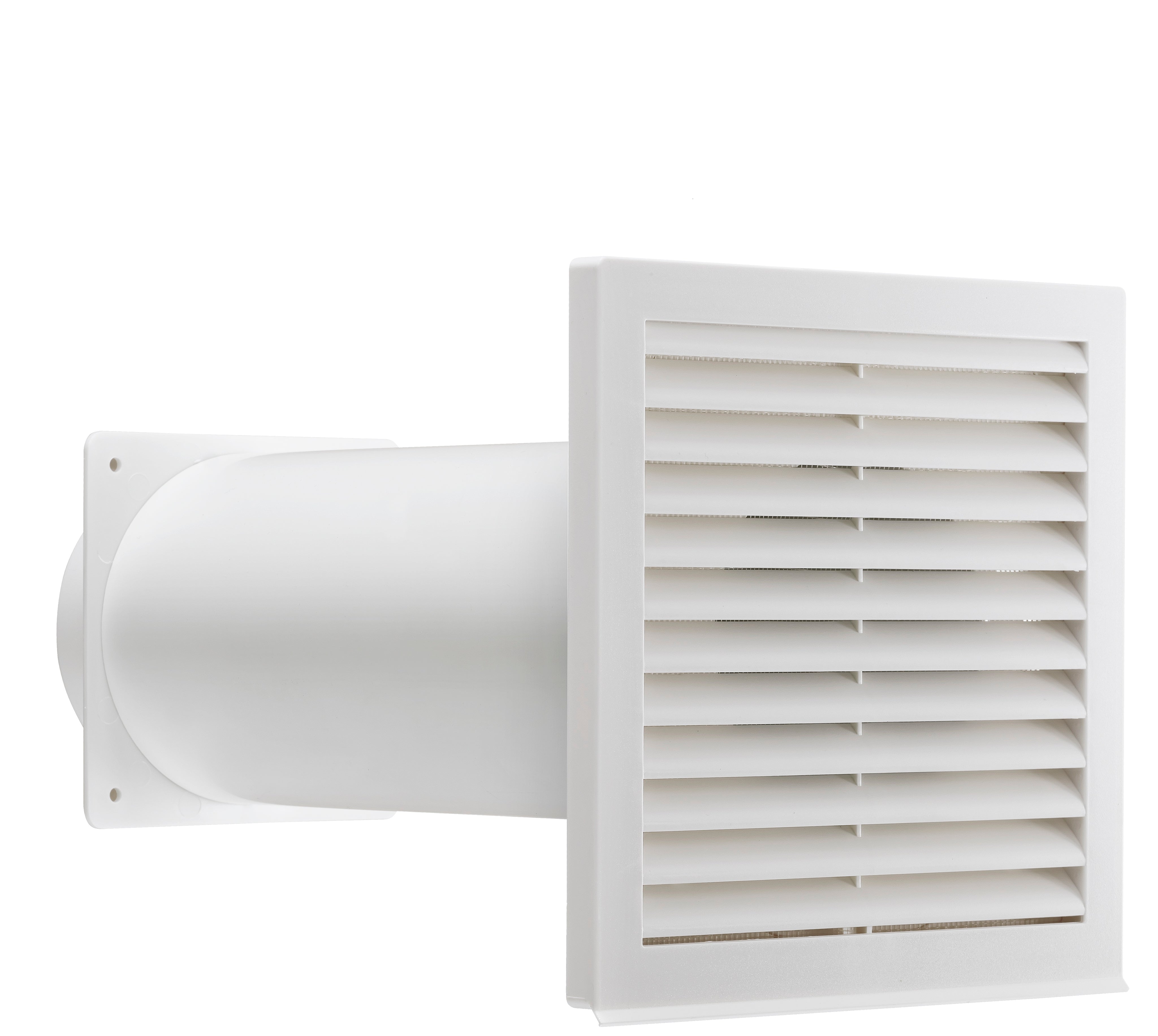

Upmann Teleskopkanal-Lüfter rund DN 125, weiß – Wandstärke 270 bis 480 mm, mit Rückstauklappe und Insektenschutz

Das ist kein Gitter, sondern die komplette Mauerdurchführung. Enthalten ist alles, was eine Lüftungsöffnung braucht: das stufenlos teleskopierbare Rohr von 270 bis 480 mm und die Abdeckungen. Kein Zusammensuchen einzelner Teile, keine Passstücke.

DN 125 ist die mittlere Nennweite – gewählt dort, wo DN 100 zu wenig Luft durchlässt und DN 150 zu groß baut. Bei einer dicken, gedämmten Wand kommt ein praktischer Punkt hinzu: Je länger die Durchführung, desto größer der Strömungswiderstand – eine Nummer größer zu wählen ist bei 48 cm Wandstärke keine Verschwendung.

⚠️⚠️ Die Wandstärke ist hier keine Nebensache, sondern eine Bedingung. 270 mm sind das Mindestmaß: Unter dieser Wandstärke lässt sich das Teleskop nicht weiter zusammenschieben, und das Bauteil passt nicht. Messen Sie also zuerst die Wand – Rohbaumaß plus Putz, bei gedämmter Fassade einschließlich Dämmung und Oberputz. Liegt Ihre Wand darunter, gehört die Standardreihe hin, die wir für normale Wandstärken führen. Liegt sie über 480 mm, reicht auch dieses Teleskop nicht.

Drei Funktionen stecken im Außengitter, und sie sind der eigentliche Grund, eine komplette Durchführung zu kaufen statt eines Rohrs mit Blende.

Regenabweisende Lamellen. Sie sind nach unten geneigt, sodass Schlagregen nicht in den Kanal läuft. Eine offene Öffnung in einer Westwand nimmt bei Sturm erstaunlich viel Wasser auf – und das läuft innen heraus, an der Tapete.

Insektenschutz. Ein offenes Rohr ist für Wespen und Vögel eine Einladung, und ein Nest in der Abluftleitung bekommt man nicht ohne Weiteres heraus. Das Gitter verhindert den Einzug.

Integrierte Rückstauklappe. Sie öffnet, wenn der Lüfter läuft, und schließt, wenn er steht. Das hält im Winter die kalte Luft draußen und verhindert, dass Geruch durch eine stillstehende Leitung zurückkommt – bei einer Bad- oder WC-Entlüftung genau der Punkt, an dem eine billige Durchführung auffällt.

Material: Polypropylen – zäher und schlagfester als das Polystyrol der Standardreihe; es splittert nicht, wenn beim Einschieben in eine raue Kernbohrung Kontakt entsteht, und es hält Feuchte und Fettdunst besser stand. Bei einem Bauteil, das dauerhaft in der Wand sitzt und nicht mehr getauscht werden kann, ist das der wichtigere Punkt als der Anschaffungspreis. Die quadratische Abdeckung misst 195 × 195 mm, der Anschluss ist rund.

⚠️ Und der Einbaufehler, der sich nicht korrigieren lässt: die Bohrung waagerecht zu setzen. Die Kernbohrung gehört mit leichtem Gefälle nach außen ausgeführt – zwei bis drei Grad genügen –, damit Kondensat und eingetriebenes Wasser nach draußen ablaufen. Eine waagerechte oder nach innen fallende Bohrung sammelt Wasser im Rohr, und das kommt an der Innenseite heraus. Bohren Sie den Durchmesser etwas größer als die Nennweite, damit sich das Rohr spannungsfrei einschieben lässt, und schäumen oder mörteln Sie den Ringspalt sauber aus – eine unverfüllte Fuge ist eine Wärmebrücke und eine Schallbrücke.

⚠️ Zur Bohrung selbst sagen wir es vor der Bestellung: Eine Kernbohrung in dieser Größe macht ein Kernbohrgerät mit Bohrständer. Eine Bohrkrone dafür führen wir nicht – unsere größte hat 80 mm. Üblicherweise bringt der ausführende Betrieb das Gerät mit, sonst ein Bohrdienst. Planen Sie diesen Schritt ein, bevor das Material auf der Baustelle liegt.

⚠️⚠️ Der Punkt, der an einer Abluftanlage vor allem anderen steht: Steht im Haus eine raumluftabhängige Feuerstätte – Kaminofen, offener Kamin, Gastherme mit Abgasführung im Aufstellraum –, darf eine Abluftanlage nicht ohne Weiteres betrieben werden. Sie erzeugt Unterdruck und kann Abgase in den Wohnraum ziehen. Das ist mit dem Bezirksschornsteinfeger zu klären; üblich ist eine Sicherheitseinrichtung, etwa ein Fensterkontaktschalter oder ein Unterdruckwächter.

Produktmerkmale:

• Produktname: Upmann Teleskopkanal-Lüfter rund, Kunststoff
• Marke: Upmann | Herstellernummer: 66193
• Nennweite: DN 125, runder Anschluss
• Geeignet für Wandstärken: 270 bis 480 mm, stufenlos verstellbar
• Außengitter: regenabweisende Lamellen mit Insektenschutz
• Rückstauklappe: integriert
• Abdeckung: 195 × 195 mm, quadratisch | Farbe: weiß
• Material: Polypropylen
• Nicht enthalten: Bohrkrone und Kernbohrgerät

Produktdetails:

• Artikelnummer: 4392513 | EAN: 4005046661938
• Gewicht: ca. 0,81 kg
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Rückstauklappe integriert: Keine Zugluft im Winter, kein Geruch zurück durch die stehende Leitung.
• Insektenschutz: Verhindert Nestbau im Kanal.
• Regenabweisende Lamellen: Schlagregen läuft nicht in die Durchführung.
• 270 bis 480 mm stufenlos: Die Länge wird vor Ort eingestellt, ohne Kürzen auf der Baustelle.
• Mittlere Nennweite: Reserve gegen den Strömungswiderstand langer Durchführungen.

Anwendungsbereich:

Neue Mauerdurchführungen für Abluftleitungen DN 125 in Wänden von 270 bis 480 mm: Bad- und WC-Entlüftung mit höherer Förderleistung, Abluft aus Hauswirtschaftsräumen, monolithisches Mauerwerk und gedämmte Außenwände.

Verwendungshinweise:

• ⚠️ Wandstärke messen – unter 270 mm passt dieses Teleskop nicht.
• ⚠️ Raumluftabhängige Feuerstätte im Haus? Erst mit dem Schornsteinfeger klären.
• ⚠️ Kernbohrung mit Gefälle nach außen – zwei bis drei Grad, damit Wasser abläuft.
• Bohrdurchmesser etwas größer wählen, damit das Rohr spannungsfrei sitzt.
• Ringspalt vollständig verfüllen – sonst Wärme- und Schallbrücke.
• Außengitter frei halten – zugewachsene Lamellen kosten Luftleistung.
• Nennweite des Lüfters prüfen – ein DN-100-Lüfter passt nicht ohne Übergang.

Dieselbe Durchführung in DN 100 und DN 150, die Standardreihe aus Polystyrol für normale Wandstärken – in DN 100 und DN 125 auch mit Flachkanal-Anschluss –, Alu-Flexrohre in DN 80 bis DN 150, Flachrohrbögen sowie ein Mauerlüfter DN 100 für die dauerhaft offene Belüftung führen wir ebenfalls – sagen Sie uns die Wandstärke, dann ordnen wir die passende Reihe zu.
