TELESKOPKANAL-LÜFTER RUND DN 150 WEIß

Upmann Teleskopkanal-Lüfter rund DN 150, weiß – Wandstärke 270 bis 480 mm, mit Rückstauklappe und Insektenschutz

DN 150 ist die Nennweite für die großen Luftmengen: Dunstabzugshauben mit Abluftführung, kontrollierte Wohnraumlüftung, Abluft aus Technik- und Heizungsräumen. Und sie ist bei dicken Wänden die richtige Wahl aus einem zweiten Grund: Je länger die Durchführung, desto größer der Strömungswiderstand – bei 48 cm Wandstärke ist eine großzügige Nennweite keine Verschwendung.

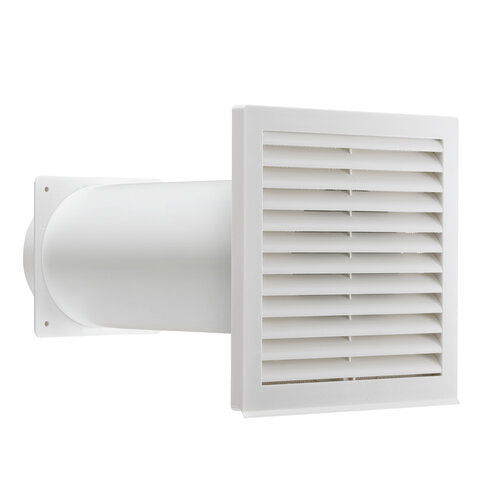

Das ist kein Gitter, sondern die komplette Mauerdurchführung. Enthalten ist alles, was eine Lüftungsöffnung braucht: das stufenlos teleskopierbare Rohr von 270 bis 480 mm und die Abdeckungen. Die quadratische Abdeckung misst 195 × 195 mm und überdeckt den Bohrrand – und gerade eine 150er-Kernbohrung bricht selten sauber aus.

⚠️⚠️ Die Wandstärke ist hier keine Nebensache, sondern eine Bedingung. 270 mm sind das Mindestmaß: Unter dieser Wandstärke lässt sich das Teleskop nicht weiter zusammenschieben, und das Bauteil passt nicht. Messen Sie also zuerst die Wand – Rohbaumaß plus Putz, bei gedämmter Fassade einschließlich Dämmung und Oberputz. Liegt Ihre Wand darunter, gehört die Standardreihe hin, die wir für normale Wandstärken führen. Liegt sie über 480 mm, reicht auch dieses Teleskop nicht.

Drei Funktionen stecken im Außengitter, und sie sind der eigentliche Grund, eine komplette Durchführung zu kaufen statt eines Rohrs mit Blende.

Regenabweisende Lamellen. Sie sind nach unten geneigt, sodass Schlagregen nicht in den Kanal läuft. Eine offene Öffnung in einer Westwand nimmt bei Sturm erstaunlich viel Wasser auf – und das läuft innen heraus, an der Tapete.

Insektenschutz. Ein 150er Rohr ist für Wespen, Hornissen und Vögel eine Einladung, und ein Nest in der Abluftleitung bekommt man nicht ohne Weiteres heraus. Das Gitter verhindert den Einzug.

Integrierte Rückstauklappe. Sie öffnet, wenn die Lüftung läuft, und schließt, wenn sie steht. Das hält im Winter die kalte Luft draußen – bei DN 150 ist der freie Querschnitt so groß, dass eine offene Durchführung spürbar zieht – und es verhindert, dass Küchengeruch durch eine stillstehende Leitung zurückkommt.

Material: Polypropylen – zäher und schlagfester als das Polystyrol der Standardreihe; es splittert nicht, wenn beim Einschieben in eine raue Kernbohrung Kontakt entsteht. Bei einem Bauteil, das dauerhaft in der Wand sitzt und nicht mehr getauscht werden kann, ist das der wichtigere Punkt als der Anschaffungspreis.

⚠️ Und der Einbaufehler, der sich nicht korrigieren lässt: die Bohrung waagerecht zu setzen. Die Kernbohrung gehört mit leichtem Gefälle nach außen ausgeführt – zwei bis drei Grad genügen –, damit Kondensat und eingetriebenes Wasser nach draußen ablaufen. Eine waagerechte oder nach innen fallende Bohrung sammelt Wasser im Rohr, und das kommt an der Innenseite heraus. Bohren Sie den Durchmesser etwas größer als die Nennweite, damit sich das Rohr spannungsfrei einschieben lässt, und schäumen oder mörteln Sie den Ringspalt sauber aus – eine unverfüllte Fuge ist eine Wärmebrücke und eine Schallbrücke.

⚠️ Zur Bohrung selbst sagen wir es vor der Bestellung: Eine Kernbohrung über 150 mm macht ein Kernbohrgerät mit Bohrständer und Wasserzuführung. Eine Bohrkrone dieser Größe führen wir nicht – unsere größte hat 80 mm. Üblicherweise bringt der ausführende Betrieb das Gerät mit. Planen Sie diesen Schritt ein, bevor das Material auf der Baustelle liegt.

⚠️⚠️ Der Punkt, der an einer Abluftanlage vor allem anderen steht: Steht im Haus eine raumluftabhängige Feuerstätte – Kaminofen, offener Kamin, Gastherme mit Abgasführung im Aufstellraum –, darf eine Abluftanlage nicht ohne Weiteres betrieben werden. Sie erzeugt Unterdruck und kann Abgase in den Wohnraum ziehen. Das ist mit dem Bezirksschornsteinfeger zu klären; üblich ist eine Sicherheitseinrichtung, etwa ein Fensterkontaktschalter oder ein Unterdruckwächter. Das gilt unabhängig davon, wie gut die Durchführung ist.

Produktmerkmale:

• Produktname: Upmann Teleskopkanal-Lüfter rund, Kunststoff
• Marke: Upmann | Herstellernummer: 66195
• Nennweite: DN 150
• Geeignet für Wandstärken: 270 bis 480 mm, stufenlos verstellbar
• Außengitter: regenabweisende Lamellen mit Insektenschutz
• Rückstauklappe: integriert
• Abdeckung: 195 × 195 mm, quadratisch | Farbe: weiß
• Material: Polypropylen
• Nicht enthalten: Bohrkrone und Kernbohrgerät

Produktdetails:

• Artikelnummer: 4392515 | EAN: 4005046661952
• Gewicht: ca. 0,76 kg
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Rückstauklappe integriert: Keine Zugluft im Winter, kein Geruch zurück durch die stehende Leitung.
• Insektenschutz: Verhindert Nestbau im Kanal – bei DN 150 ein realer Punkt.
• Regenabweisende Lamellen: Schlagregen läuft nicht in die Durchführung.
• 270 bis 480 mm stufenlos: Für dicke und gedämmte Außenwände, ohne Kürzen auf der Baustelle.
• Polypropylen: Zäher und schlagfester als Polystyrol – splittert nicht beim Einschieben.

Anwendungsbereich:

Neue Mauerdurchführungen für Abluftleitungen DN 150 in Wänden von 270 bis 480 mm: Dunstabzugshauben mit Abluftführung, kontrollierte Wohnraumlüftung, Abluft aus Heizungs- und Technikräumen, monolithisches Mauerwerk und gedämmte Außenwände.

Verwendungshinweise:

• ⚠️ Wandstärke messen – unter 270 mm passt dieses Teleskop nicht.
• ⚠️ Raumluftabhängige Feuerstätte im Haus? Erst mit dem Schornsteinfeger klären.
• ⚠️ Kernbohrung mit Gefälle nach außen – zwei bis drei Grad, damit Wasser abläuft.
• Bohrdurchmesser etwas größer wählen, damit das Rohr spannungsfrei sitzt.
• Ringspalt vollständig verfüllen – sonst Wärme- und Schallbrücke.
• Außengitter frei halten – zugewachsene Lamellen kosten Luftleistung.
• Leitung kurz führen – jeder Bogen kostet Förderleistung.

Dieselbe Durchführung in DN 100 und DN 125, die Standardreihe aus Polystyrol für normale Wandstärken – in DN 100 und DN 125 auch mit Flachkanal-Anschluss –, Alu-Flexrohre in DN 80 bis DN 150, Flachrohrbögen sowie ein Mauerlüfter DN 100 für die dauerhaft offene Belüftung führen wir ebenfalls – sagen Sie uns die Wandstärke, dann ordnen wir die passende Reihe zu.
