THERMOSTAT VENTILUNTERTEIL 1/2 D.

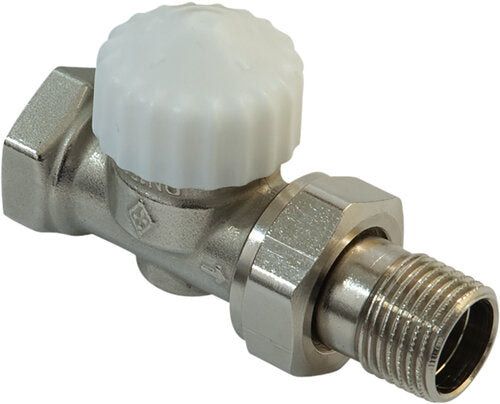

Heimeier Calypso exact Thermostat-Ventilunterteil 1/2" – Durchgangsform, mit Voreinstellung

Das Ventilunterteil ist der Teil des Heizkörperventils, der im Rohr sitzt – nicht der Kopf, den man dreht. Es wird gewechselt, wenn das Ventil klemmt, der Stift nicht mehr zurückkommt oder von der Spindel Wasser austritt. Der Thermostatkopf bleibt dabei in der Regel erhalten: Calypso exact hat den Anschluss M30 × 1,5, auf den die verbreiteten Köpfe und Stellantriebe passen.

⚠️ Durchgangsform oder Eckform – das entscheidet vor dem Kauf alles andere. Diese Ausführung ist die Durchgangsform: Zulauf und Ablauf liegen in einer Linie, das Ventil wird in eine gerade durchlaufende Leitung eingesetzt. Kommt das Rohr dagegen aus der Wand oder aus dem Boden und muss um 90° zum Heizkörper umgelenkt werden, ist die Eckform richtig – die führen wir ebenfalls. Sehen Sie am alten Ventil nach, in welche Richtung es das Wasser schickt; umbauen lässt sich das später nicht.

Das Merkmal, für das „exact“ im Namen steht, ist die stufenlose Voreinstellung. Damit wird nicht einfach auf- und zugedreht, sondern festgelegt, wie viel Wasser dieser Heizkörper überhaupt bekommen darf. Das ist der Kern des hydraulischen Abgleichs: Ohne ihn nimmt sich der Heizkörper nahe der Pumpe das Wasser, und der am Ende der Leitung bleibt kühl, obwohl beide Ventile offen sind. Eingestellt wird die Voreinstellung einmal bei der Montage – danach arbeitet der Thermostatkopf nur noch innerhalb dieser Grenze.

Produktmerkmale:

• Produktname: Heimeier Calypso exact Thermostat-Ventilunterteil, Durchgangsform
• Marke: Heimeier | Hersteller-Nr.: HEIMTHDCE12
• Bauform: Durchgangsform, DN 15 (1/2")
• Thermostatanschluss: M30 × 1,5
• Voreinstellung: stufenlos, für den hydraulischen Abgleich
• Gehäuse: Messing | Dichtung: doppelte O-Ring-Abdichtung, EPDM
• Grenzwerte: PN 10, Betriebstemperatur bis +120 °C (mit Kopf oder Stellantrieb bis +100 °C)
• Anlagenart: Zweirohr-Heizungen mit Pumpenumlauf

Produktdetails:

• Artikelnummer: 4194208 | EAN: 4024052926916
• Gewicht: ca. 0,21 kg
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Der Thermostatkopf kann bleiben – M30 × 1,5 ist das gängige Maß.
• Stufenlose Voreinstellung – der Heizkörper lässt sich einregeln, nicht nur auf- und zudrehen.
• Doppelte O-Ring-Abdichtung – die Stelle, an der alte Ventile undicht werden.
• Messinggehäuse – für den Austausch in einer Bestandsanlage ausgelegt.
• Eckform ebenfalls im Programm – dieselbe Baureihe für die umgelenkte Leitung.

Anwendungsbereich:

Austausch und Neumontage von Heizkörperventilen in Zweirohr-Heizungen mit Pumpenumlauf, überall dort, wo die Leitung gerade durchläuft: Wohnungs- und Hausmodernisierung, hydraulischer Abgleich einer Bestandsanlage, Ersatz eines klemmenden oder tropfenden Ventils.

Verwendungshinweise:

• Vor dem Kauf die Bauform bestimmen – Durchgang oder Eck, danach gibt es kein Umbauen.
• Anlage abdrücken und den Strang entleeren, bevor das alte Unterteil heraus kommt.
• Voreinstellung bei der Montage setzen – sie ist der Sinn des Ventils, nicht Zubehör.
• Thermostatkopf prüfen: Lässt sich der Stift mit dem Finger eindrücken und kommt er zurück, ist das Unterteil in Ordnung und der Kopf schuld.
• Nach dem Einbau entlüften – Luft im Heizkörper sieht wie ein defektes Ventil aus.

Die Eckform derselben Baureihe, Thermostatköpfe mit M30 × 1,5, Rücklaufverschraubungen sowie Heizkörper-Anschlussverschraubungen und Entlüftungsschlüssel führen wir ebenfalls.
