UEBERGANGSSTUECK 20MM X 1/2" IG KOMPLETT FUER VERBUNDROHR, MESSING, DVGW

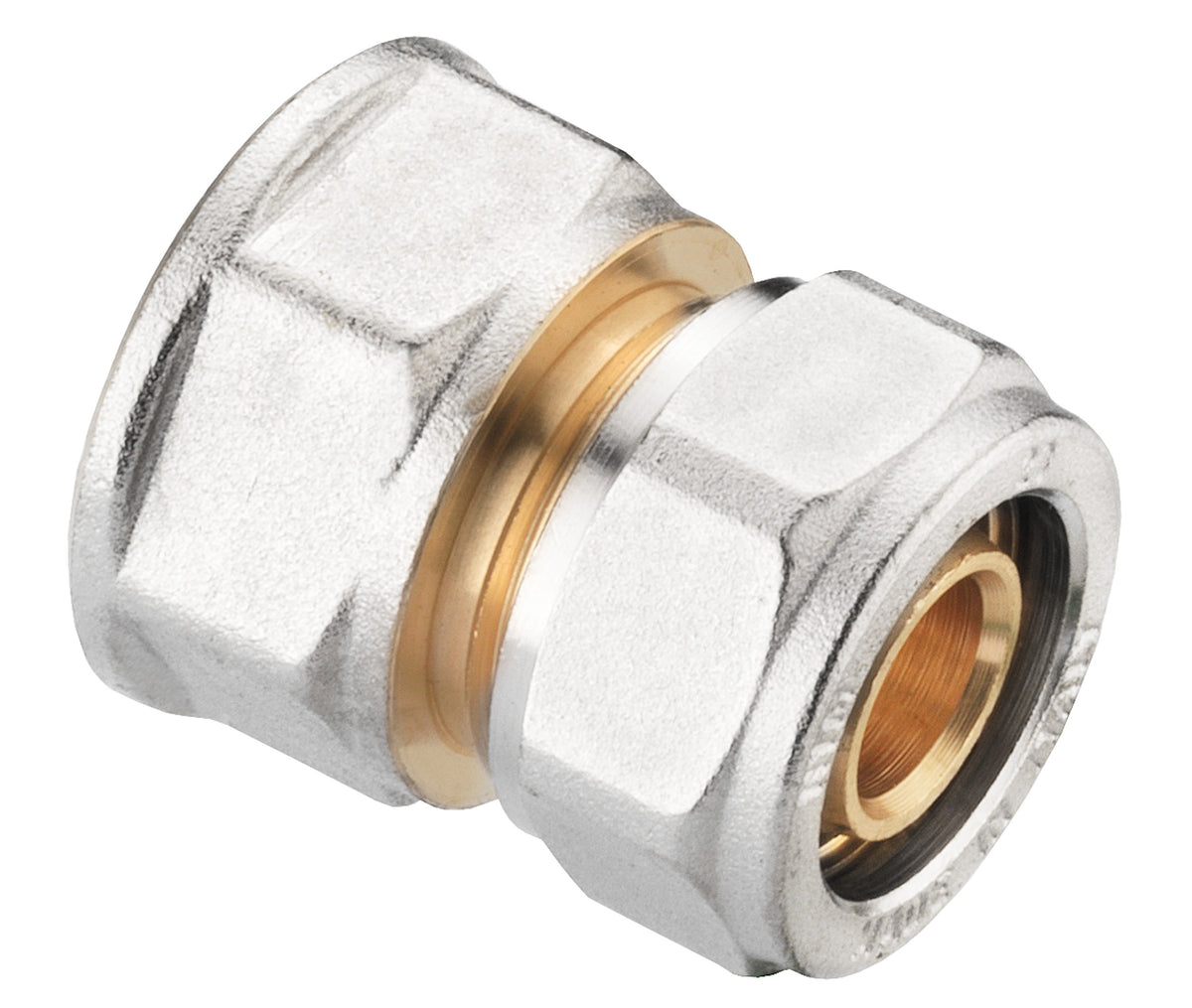

Cornat Übergangsstück 20 mm auf 1/2" Innengewinde, komplett – Messing vernickelt, DVGW

Dieses Teil führt vom 20-mm-Verbundrohr auf ein 1/2" Innengewinde – und das Wort „komplett“ in der Bezeichnung ist dabei das Wichtigste: Die Klemmverschraubung zum Rohr ist montagefertig dabei, es fehlt kein Klemmring und keine Stützhülse.

⚠️⚠️ Innengewinde oder Außengewinde – das ist hier die ganze Entscheidung. Wir führen dieses Übergangsstück in beiden Richtungen, zu praktisch demselben Preis, und nur eines passt:

• Innengewinde (dieser Artikel) – Ihr Gegenstück hat ein Außengewinde
• Außengewinde – Ihr Gegenstück hat ein Innengewinde

Die Prüfung dauert einen Blick: Steht am Gegenstück ein Gewinde nach außen vor, brauchen Sie dieses Teil mit Innengewinde. Ist das Gewinde eine Bohrung, brauchen Sie die Ausführung mit Außengewinde.

Ein konkreter Hinweis zu unserem eigenen Sortiment, weil er den häufigsten Fall betrifft: Unsere Absperrventile, Schrägsitzventile und Kugelhähne haben Innengewinde. Wer an eines davon anschließen will, braucht also nicht dieses Teil, sondern die Ausführung mit Außengewinde. Dieses hier passt dagegen auf alles, was ein Außengewinde zeigt – Nippel, Verschraubungsenden, Eckventile mit AG, Wandscheiben mit AG.

Zur Messhilfe: 1/2" sind rund 21 mm Außendurchmesser am Gewinde, 3/4" rund 26,5 mm. Und zur Rohrgröße die Dauerregel: Verbundrohr gibt es in 16, 20 und 26 mm, Kupferrohr in 12, 15, 18 und 22 mm – die Reihen sind nicht austauschbar, und bei 20 und 18 mm täuscht sich das Auge leicht. Messen Sie am blanken Rohr.

20 mm ist die Stranggröße: Hier hängt nicht ein einzelner Verbraucher dahinter, sondern eine Strecke, an der mehrere gleichzeitig ziehen können. Das Übergangsstück sitzt entsprechend dort, wo ein ganzer Strang an etwas Metallisches kommt: an eine Absperrung, einen Verteiler, einen Zähler, einen Druckminderer.

⚠️ Zum Dichten – an einem Bauteil gelten zwei verschiedene Regeln. Das ist die häufigste Verwechslung bei Übergangsteilen überhaupt, und sie erzeugt beide Undichtigkeiten auf einmal:

• Rohrseite – dichtet mit einem O-Ring an der Rohrwand. Kein Dichtmittel, aber das Rohrende muss rechtwinklig geschnitten, kalibriert und entgratet sein.
• Gewindeseite – dichtet im Gewinde. Dorthin gehört Hanf mit Paste oder Gewindedichtband.

Das Tückische am nicht entgrateten Rohrende: Der Innengrat schneidet beim Aufschieben in den O-Ring. Die Verbindung sieht fertig aus und hält zunächst – undicht wird sie unter Betriebsdruck, nach Tagen oder Wochen. Rohrschere und Kalibrierdorn führen wir.

Die technischen Werte entsprechen dem übrigen System: Messing vernickelt, bis 95 °C und 10 bar, DVGW-zertifiziert, unterputz verlegbar – und wiederverwendbar. Letzteres ist der Unterschied zur Presstechnik: Ein Pressfitting wird mit einer teuren Zange einmal verpresst und muss bei einem Fehler abgeschnitten werden; diese Verbindung lässt sich lösen, ausrichten und erneut anziehen.

Und der Satz, den der Hersteller bei allen Teilen dieses Systems dazuschreibt: nicht für Gas und nicht für Solar geeignet. Für Gas gelten eigene, zugelassene Armaturen; in einem Solarkreis steigt die Temperatur im Stillstand weit über 95 °C.

Produktmerkmale:

• Produktname: Cornat Übergangsstück für Verbundrohr, komplett
• Marke: Cornat | Rohr-Ø: 20 mm
• Gewinde: 1/2" Innengewinde
• Bauart: Muffenverschraubung, komplett, wiederverwendbar
• Material: Messing, vernickelt
• Grenzen: max. 95 °C, max. 10 bar | Prüfzeichen: DVGW
• Nicht geeignet für: Gas und Solar

Produktdetails:

• Artikelnummer: 2003556
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Komplett – die Klemmverschraubung ist dabei.
• Innengewinde – passt auf jedes Außengewinde.
• Wiederverwendbar – lösbar und erneut anziehbar.
• Kein Spezialwerkzeug – keine Presszange nötig.
• DVGW – für Trinkwasser zertifiziert.

Anwendungsbereich:

Übergang von 20-mm-Verbundrohr auf 1/2"-Außengewinde in Trinkwasser- und Heizungsinstallationen: Anschluss an Nippel, Verschraubungsenden, Eckventile und Wandscheiben mit Außengewinde, Anbindung von Strängen an bestehende Metallinstallationen.

Verwendungshinweise:

• Gewinderichtung prüfen – unsere Ventile haben IG, dort passt die AG-Variante.
• Rohrseite: schneiden, kalibrieren, entgraten – kein Dichtmittel.
• Gewindeseite: hanfen – sie dichtet im Gewinde.
• Nach dem ersten Aufheizen nachziehen.
• Nicht für Gas und Solar verwenden.

Dasselbe Übergangsstück mit Außengewinde und in 3/4", Übergangsmuffen, Wandscheiben, Verteiler, Kupplungen sowie Verbundrohr, Rohrschere und Kalibrierdorn führen wir ebenfalls.
