ÜBERGANGSSTÜCK WEISS 100

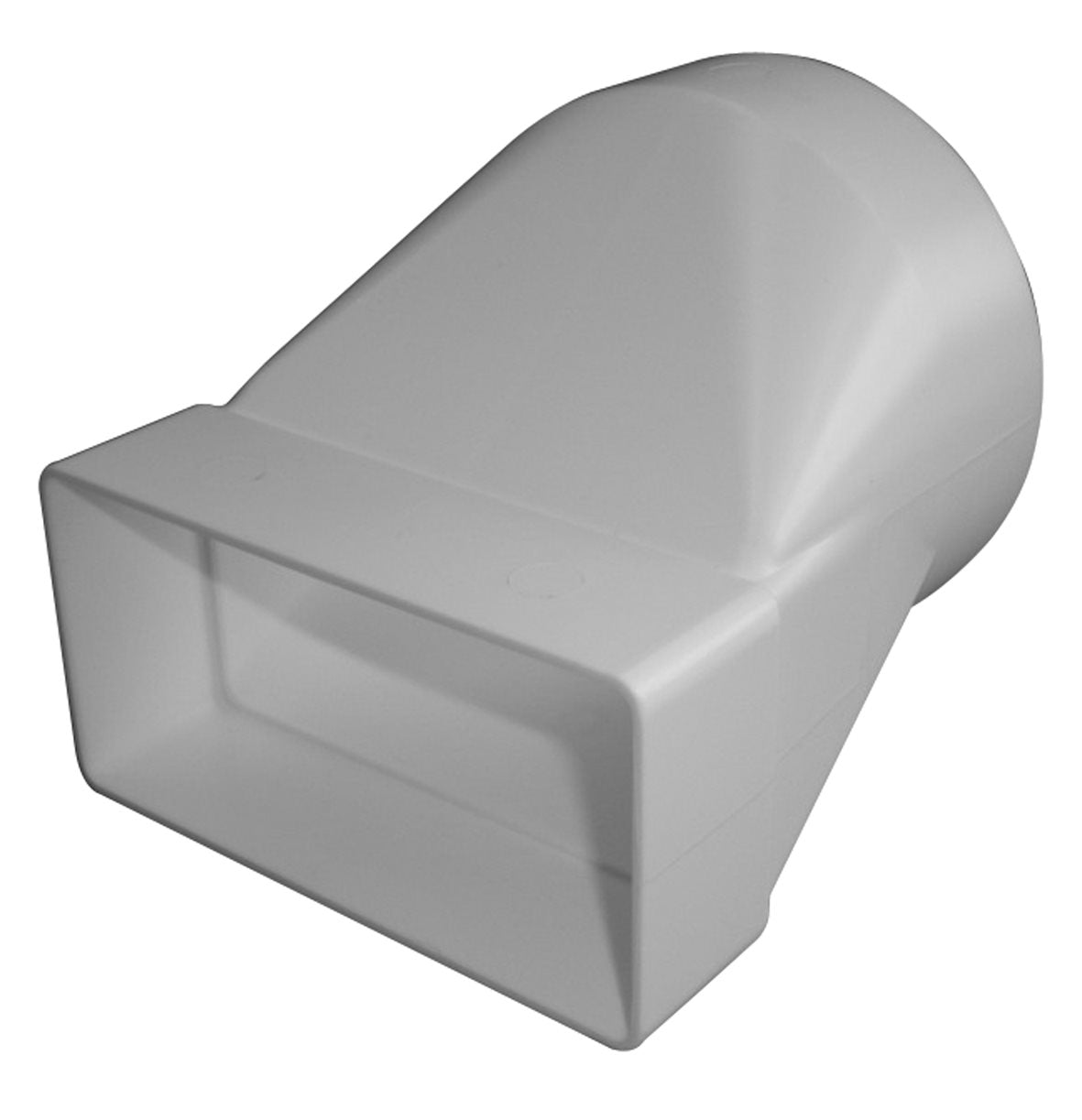

Upmann Übergangsstück System 100, weiß – vom Rundrohr auf den Flachkanal

Dieses Teil ist die Schnittstelle zwischen zwei Welten – und fast jede Küchenabluftleitung braucht es. Der Grund: Die Mauerdurchführung ist rund, weil eine Kernbohrung nun einmal rund ist. Die Leitung im Raum ist flach, weil hinter dem Hängeschrank kein rundes Rohr Platz hätte. Genau an dieser Stelle sitzt das Übergangsstück: rund auf der einen, flach auf der anderen Seite.

Die Maße der Rundseite: Rohr außen 103 mm, innen 99 mm, Muffe 106 mm – also der übliche DN-100-Anschluss. Auf der Flachseite schließt das Teil an den Flachkanal System 100 mit 110 × 53 mm an.

Es geht gerade durch, ohne Richtungswechsel – und das ist der Unterschied zum Umlenkstück mit Stutzen, das denselben Übergang leistet, dabei aber zusätzlich um 90° umlenkt. Wenn Kanal und Wanddurchführung ohnehin in einer Linie liegen, ist dieses Übergangsstück das richtige und einfachere Teil. Muss dazwischen auch noch ein Knick, sparen Sie mit dem Umlenkstück ein Bauteil und eine Dichtstelle.

Zur Belastbarkeit: Das System ist bis 300 m³/h ausgelegt. Das Formteil besteht aus Polypropylen und ist bis rund ±90 °C einsetzbar – für Küchenabluft also ausreichend bemessen; Rundrohre aus PVC liegen bei rund ±70 °C.

Produktmerkmale:

• Produktname: Upmann Übergangsstück Rund- auf Flachkanal
• Marke: Upmann
• Material: Polypropylen, weiß
• Rundseite: Rohr außen 103 mm, innen 99 mm, Muffe 106 mm (DN 100)
• Flachseite: System 100 (Kanal 110 × 53 mm)
• Volumenstrom: bis 300 m³/h | Gewicht: ca. 0,18 kg

Produktdetails:

• Artikelnummer: 74989
• Herstellernummer: 66855
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Rund trifft flach: Die Schnittstelle, die fast jede Küchenleitung braucht.
• Gerader Durchgang: Kein zusätzlicher Druckverlust durch Umlenkung.
• Muffenanschluss rund: Direkt auf DN-100-Rohr steckbar.
• Polypropylen: Bis rund ±90 °C – auch für warme Küchenabluft.
• Systempassung: Maßgenau zum Upmann-Flachkanal System 100.

Anwendungsbereich:

Übergang zwischen runder Mauerdurchführung und Flachkanal System 100, Abluftführung von Dunstabzugshauben, Anschluss an Teleskop-Mauerdurchführungen, Bad- und WC-Entlüftung bei begrenzter Bauhöhe.

Verwendungshinweise:

• Systemgröße prüfen – dieses Teil gehört zu System 100, nicht zu System 125.
• Wenn zusätzlich umgelenkt werden muss, spart das Umlenkstück mit Stutzen ein Bauteil und eine Dichtstelle.
• Beide Verbindungen abdichten – gesteckt allein sind sie nicht luftdicht.
• Abstützen – an diesem Übergang treffen zwei Leitungsstücke mit unterschiedlichem Gewicht aufeinander.
• Bei Dunstabzug zugänglich einbauen – am Querschnittswechsel setzt sich Fettdunst ab.

Das Übergangsstück für System 125, Umlenkstücke, Bögen und Flachkanäle führen wir ebenfalls.
