ÜBERGANGSSTÜCKE WEISS 125

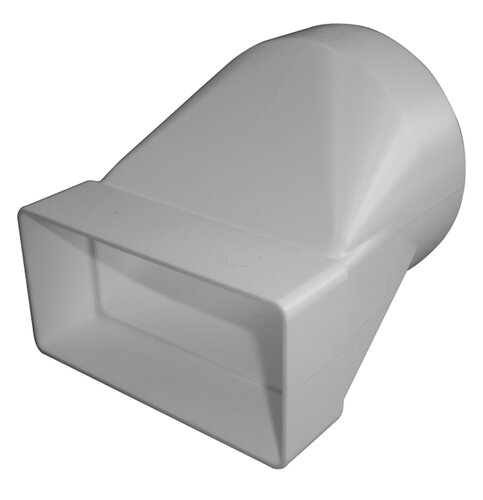

Upmann Übergangsstück System 125, weiß – vom Rundrohr auf den Flachkanal

Dieses Teil ist die Schnittstelle zwischen zwei Welten – und fast jede Küchenabluftleitung braucht es. Der Grund: Die Mauerdurchführung ist rund, weil eine Kernbohrung nun einmal rund ist. Die Leitung im Raum ist flach, weil hinter dem Hängeschrank kein rundes Rohr Platz hätte. Genau an dieser Stelle sitzt das Übergangsstück: rund auf der einen, flach auf der anderen Seite.

Dieses Teil gehört zum System 125 mit dem Flachkanalmaß von rund 152 × 70 mm, ausgelegt bis 650 m³/h. Das ist die große Systemgröße – gefragt bei leistungsstarken Dunstabzugshauben, die auf höchster Stufe 500 bis 700 m³/h bewegen. System 100 und System 125 passen nicht zusammen, prüfen Sie also vor der Bestellung, welches bei Ihnen verbaut ist.

Es geht gerade durch, ohne Richtungswechsel – und das ist der Unterschied zum Umlenkstück mit Stutzen, das denselben Übergang leistet, dabei aber zusätzlich um 90° umlenkt. Wenn Kanal und Wanddurchführung ohnehin in einer Linie liegen, ist dieses Übergangsstück das richtige und einfachere Teil.

Ein Hinweis zum Querschnitt: An jedem Übergang zwischen rund und flach ändert sich die Strömungsform. Achten Sie darauf, dass das anschließende Rundrohr die Nennweite nicht unterschreitet – ein DN-125-Flachkanalsystem an einem DN-100-Rundrohr ist ein Flaschenhals, der die gesamte Auslegung zunichtemacht.

Produktmerkmale:

• Produktname: Upmann Übergangsstück Rund- auf Flachkanal
• Marke: Upmann
• System: System 125 (Kanal ca. 152 × 70 mm)
• Volumenstrom: bis 650 m³/h
• Funktion: Übergang Rundrohr ↔ Flachkanal, gerade
• Farbe: weiß | Gewicht: ca. 0,35 kg

Produktdetails:

• Artikelnummer: 75030
• Herstellernummer: 66955
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Rund trifft flach: Die Schnittstelle, die fast jede Küchenleitung braucht.
• Große Systemgröße: Für Anlagen bis 650 m³/h.
• Gerader Durchgang: Kein zusätzlicher Druckverlust durch Umlenkung.
• Systempassung: Maßgenau zum Upmann-Flachkanal System 125.
• Kräftige Ausführung: 350 g Bauteilgewicht.

Anwendungsbereich:

Übergang zwischen runder Mauerdurchführung und Flachkanal System 125, Abluftführung leistungsstarker Dunstabzugshauben, kontrollierte Wohnraumlüftung mit hohem Volumenstrom, Anschluss an Teleskop-Mauerdurchführungen.

Verwendungshinweise:

• Systemgröße prüfen – dieses Teil gehört zu System 125, nicht zu System 100.
• Nennweite der Rundleitung nicht unterschreiten – sonst wird sie zum Flaschenhals.
• Wenn zusätzlich umgelenkt werden muss, spart das Umlenkstück mit Stutzen ein Bauteil und eine Dichtstelle.
• Beide Verbindungen abdichten – bei 650 m³/h entweicht an einer undichten Stelle spürbar viel Luft.
• Bei Dunstabzug zugänglich einbauen – am Querschnittswechsel setzt sich Fettdunst ab.

Das Übergangsstück für System 100, Umlenkstücke, Bögen und Flachkanäle führen wir ebenfalls.
