UMLENKSTÜCK WEISS M. STUTZEN 100

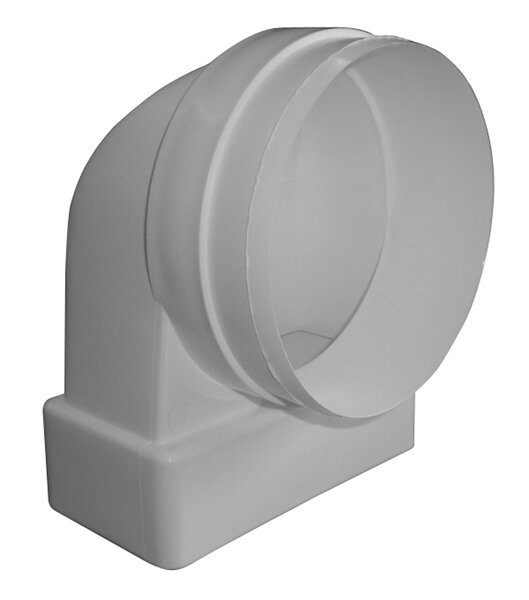

Upmann Umlenkstück mit Stutzen, System 100, weiß – Umlenkung und Rundanschluss in einem

Dieses Teil kann zweierlei auf einmal – und genau das ist sein Wert. Es lenkt den Flachkanal um und stellt zugleich den Übergang auf das Rundrohr her. Auf der einen Seite sitzt die Flachkanal-Muffe mit 114 × 58 mm, auf der anderen ein runder Stutzen DN 100.

Warum das praktisch ist, zeigt der Standardfall in der Küche: Der Flachkanal läuft hinter dem Hängeschrank waagerecht, die Kernbohrung in der Außenwand ist rund – und beide liegen nicht in einer Linie. Ohne dieses Teil bräuchten Sie einen Bogen plus ein Übergangsstück: zwei Bauteile, zwei zusätzliche Dichtstellen, mehr Bauhöhe. Das Umlenkstück mit Stutzen erledigt beides in einem Griff – weniger Teile, weniger Undichtigkeiten, weniger Platzbedarf genau dort, wo am wenigsten Platz ist.

Der Unterschied zur Ausführung ohne Stutzen: Die bleibt im Flachkanalsystem – flach hinein, flach hinaus. Brauchen Sie nur den Knick innerhalb der Flachkanalstrecke, ist die günstiger. Geht es an der Umlenkung zugleich aufs Rundrohr, ist dieses Teil das richtige.

Ein Punkt, der die Anlagenleistung beeinflusst: Jede Umlenkung kostet Druck. Halten Sie die Zahl der Richtungswechsel gering und setzen Sie keinen direkt an den Ventilator. Dass dieses Teil zwei Funktionen zusammenfasst, hilft dabei: Es ist eine Strecke weniger, an der Widerstand entsteht.

Dieses Teil gehört zum System 100, ausgelegt bis 300 m³/h. System 100 und System 125 passen nicht zusammen.

Produktmerkmale:

• Produktname: Upmann Umlenkstück mit Stutzen
• Marke: Upmann
• System: System 100
• Anschlüsse: Flachkanal-Muffe 114 × 58 mm, Rundstutzen DN 100
• Volumenstrom: bis 300 m³/h
• Farbe: weiß | Gewicht: ca. 0,09 kg

Produktdetails:

• Artikelnummer: 74993
• Herstellernummer: 66866
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Zwei Funktionen in einem Teil: Umlenkung und Übergang aufs Rundrohr.
• Spart ein Bauteil und zwei Dichtstellen gegenüber Bogen plus Übergangsstück.
• Weniger Bauhöhe: Wichtig hinter Hängeschränken.
• Fester Rundstutzen DN 100: Direkt auf die Mauerdurchführung steckbar.
• Sehr leicht: 90 g – belastet die Kanalführung nicht.

Anwendungsbereich:

Übergang vom Flachkanal System 100 auf die runde Mauerdurchführung mit Richtungswechsel, Abluftführung von Dunstabzugshauben hinter Hängeschränken, beengte Eckbereiche, Vorwandinstallationen und abgehängte Decken.

Verwendungshinweise:

• Systemgröße prüfen – dieses Teil gehört zu System 100, nicht zu System 125.
• Umlenkrichtung vor dem Einbau abgleichen – zur genauen Geometrie liegt keine Herstellerzeichnung vor.
• Beide Verbindungen abdichten – gesteckt allein sind sie nicht luftdicht.
• Anzahl der Umlenkungen gering halten – jede kostet Förderleistung.
• Bei Dunstabzug zugänglich einbauen – an Umlenkung und Querschnittswechsel setzt sich Fettdunst besonders ab.

Die Ausführung ohne Stutzen, dasselbe Teil für System 125 sowie Übergangsstücke und Bögen führen wir ebenfalls.
