UMLENKSTÜCK WEISS M. STUTZEN 125

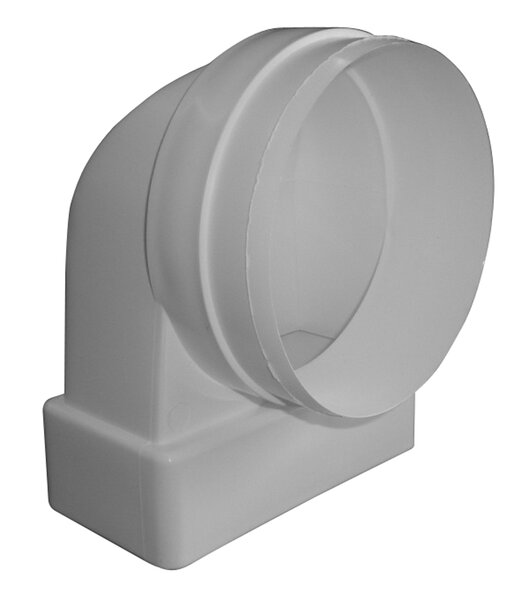

Upmann Umlenkstück mit Stutzen, System 125, weiß – Umlenkung und Rundanschluss in einem

Dieses Teil kann zweierlei auf einmal – und genau das ist sein Wert. Es lenkt den Flachkanal um und stellt zugleich den Übergang auf das Rundrohr her. Ohne dieses Teil bräuchten Sie einen Bogen plus ein Übergangsstück: zwei Bauteile, zwei zusätzliche Dichtstellen, mehr Bauhöhe.

Warum das praktisch ist, zeigt der Standardfall in der Küche: Der Flachkanal läuft hinter dem Hängeschrank waagerecht, die Kernbohrung in der Außenwand ist rund – und beide liegen nicht in einer Linie. Das Umlenkstück mit Stutzen erledigt beides in einem Griff: weniger Teile, weniger Undichtigkeiten, weniger Platzbedarf genau dort, wo am wenigsten Platz ist.

Dieses Teil gehört zum System 125 mit dem Flachkanalmaß von rund 152 × 70 mm, ausgelegt bis 650 m³/h. Das ist die große Systemgröße – gefragt bei leistungsstarken Dunstabzugshauben, die auf höchster Stufe 500 bis 700 m³/h bewegen. Und gerade bei so einer Anlage zählt jedes eingesparte Bauteil doppelt: Je größer der Volumenstrom, desto mehr Luft entweicht an einer schlecht sitzenden Verbindung – und desto stärker bremst jede zusätzliche Umlenkung.

Der Unterschied zur Ausführung ohne Stutzen: Die bleibt im Flachkanalsystem – flach hinein, flach hinaus. Brauchen Sie nur den Knick innerhalb der Flachkanalstrecke, ist die günstiger. Geht es an der Umlenkung zugleich aufs Rundrohr, ist dieses Teil das richtige. System 100 und System 125 passen nicht zusammen.

Produktmerkmale:

• Produktname: Upmann Umlenkstück mit Stutzen
• Marke: Upmann
• System: System 125 (Kanal ca. 152 × 70 mm)
• Funktion: Umlenkung des Flachkanals mit rundem Anschlussstutzen
• Volumenstrom: bis 650 m³/h
• Farbe: weiß | Gewicht: ca. 0,24 kg

Produktdetails:

• Artikelnummer: 75034
• Herstellernummer: 66966
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Zwei Funktionen in einem Teil: Umlenkung und Übergang aufs Rundrohr.
• Spart ein Bauteil und zwei Dichtstellen gegenüber Bogen plus Übergangsstück.
• Große Systemgröße: Für Anlagen bis 650 m³/h.
• Weniger Bauhöhe: Wichtig hinter Hängeschränken.
• Weniger Druckverlust: Eine Verbindungsstelle weniger auf der Strecke.

Anwendungsbereich:

Übergang vom Flachkanal System 125 auf die runde Mauerdurchführung mit Richtungswechsel, Abluftführung leistungsstarker Dunstabzugshauben, kontrollierte Wohnraumlüftung mit hohem Volumenstrom, beengte Eckbereiche hinter Hängeschränken.

Verwendungshinweise:

• Systemgröße prüfen – dieses Teil gehört zu System 125, nicht zu System 100.
• Umlenkrichtung vor dem Einbau abgleichen – zur genauen Geometrie liegt keine Herstellerzeichnung vor.
• Nennweite der Rundleitung nicht unterschreiten – sonst wird sie zum Flaschenhals.
• Beide Verbindungen abdichten – bei 650 m³/h entweicht an einer undichten Stelle spürbar viel Luft.
• Bei Dunstabzug zugänglich einbauen – an Umlenkung und Querschnittswechsel setzt sich Fettdunst besonders ab.

Dasselbe Teil für System 100, die Ausführung ohne Stutzen sowie Übergangsstücke und Bögen führen wir ebenfalls.
