WINKEL-QUETSCHVERSCHRAUBUNG DOPPELT 10MM, MESSING VERCHROMT

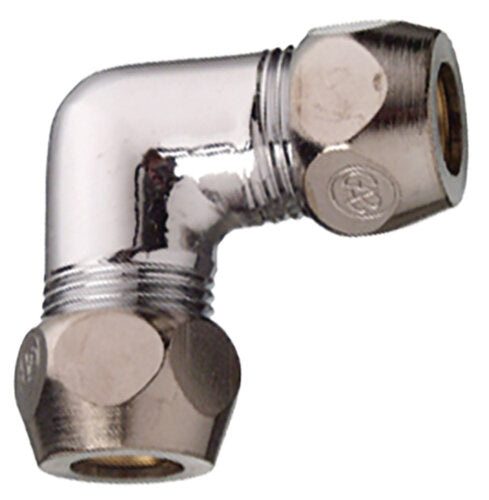

Cornat Winkelverschraubung doppelt, 10 mm – Messing verchromt

Das ist der 90°-Winkel ohne Gewinde: Auf beiden Seiten sitzt eine Quetschverschraubung für 10-mm-Kupferrohr. Er verbindet also zwei Rohrenden im rechten Winkel – eine Richtungsänderung innerhalb der Leitung.

⚠️ Und damit ist er ein anderes Bauteil als die Winkel mit Gewinde, auch wenn sie ähnlich heißen – das ist die erste Entscheidung:

• Rohr an Rohr → dieser Winkel. Er kommt dorthin, wo die Anschlussleitung um eine Ecke geht, an der Wand nach oben geführt wird oder einen Versatz nimmt.
• Rohr an ein Gewinde – Eckventil, Wandscheibe, Panzerschlauch → ein Winkel mit Innen- oder Außengewinde. Beide führen wir.

⚠️ Und die zweite Regel: Eine Quetschverbindung dichtet Metall auf Metall über den verformten Ring. Dort gehört kein Hanf, kein Dichtband und keine Dichtmasse hinein – an diesem Bauteil also überhaupt kein Dichtmittel, weil es kein Gewinde hat. Wer trotzdem Hanf verwendet, verhindert, dass der Ring sauber anliegt.

⚠️ Drei weitere Handgriffe, die bei dünnem Kupferrohr zählen:

• Beide Rohrenden rechtwinklig abschneiden und entgraten. Der Rohrabschneider drückt den Rand nach innen – danach gehört zwingend der Entgrater hinein. Ein Grat verengt den kleinen Querschnitt und kann den Klemmring schief setzen.
• Beide Rohre bis zum Anschlag einschieben und beim Anziehen gegenhalten, damit sich das Rohr nicht mitdreht.
• Nicht überdrehen. Zu viel Kraft quetscht nicht nur den Ring, sondern das Rohr – dann ist der Querschnitt eingeschnürt und die Stelle eine Sollbruchstelle. Handfest plus etwa eine Vierteldrehung ist die Größenordnung; wenn es danach tropft, gehört ein neuer Ring hinein, nicht mehr Kraft.

Produktmerkmale:

• Produktname: Cornat Winkelverschraubung doppelt, 10 mm
• Marke: Cornat | Hersteller-Nr.: TEC582440
• Bauart: 90°-Winkel, beide Seiten Quetschverschraubung – kein Gewinde
• Für Kupferrohr: Ø 10 mm | Verschraubungsgewinde: 3/8"
• Material: Messing, verchromt

Produktdetails:

• Artikelnummer: 49911 | EAN: 4035300090051
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Rohr an Rohr im rechten Winkel – ohne Gewinde, ohne Löten.
• Dort, wo kein Biegeradius passt – hinter Spülkasten und in flacher Vorwand.
• Verhindert den Knick – ein zu eng gebogenes Kupferrohr ist Abfall.
• Verchromt – passt zu Eckventil und Chrom-Kupferrohr.
• Rohrbiegefedern führen wir für den Fall, dass ein Bogen reicht.

Anwendungsbereich:

Richtungsänderung in Anschlussleitungen aus Kupferrohr Ø 10 mm: hinter Spülkästen, in flachen Vorwänden, in knapp gebauten Unterschränken, an Wandecken – Bad, Gäste-WC und Küche in Wohnungen, Mietobjekten, Praxen und Hotels.

Verwendungshinweise:

• ⚠️ Zwei Klemmringe bereithalten – sie sind Einmalteile.
• Kein Hanf, kein Dichtband – dieses Teil hat kein Gewinde.
• Winkel erst locker ausrichten, dann anziehen – beide Rohre spannungsfrei.
• Beide Rohrenden rechtwinklig schneiden und entgraten.
• Nicht überdrehen – dünnes Kupferrohr wird sonst eingeschnürt.

Winkelverschraubungen 10 mm auf 1/2"-Gewinde, gerade Verschraubungen, doppelte Quetschverschraubungen in 8 und 10 mm, Eckventile, Kupferrohr Ø 10 mm, Klemmringe und Rohrbiegefedern führen wir ebenfalls.
