WINKEL-QUETSCHVERSCHRAUBUNG 10MM X 1/2" IG, MESSING VERCHROMT

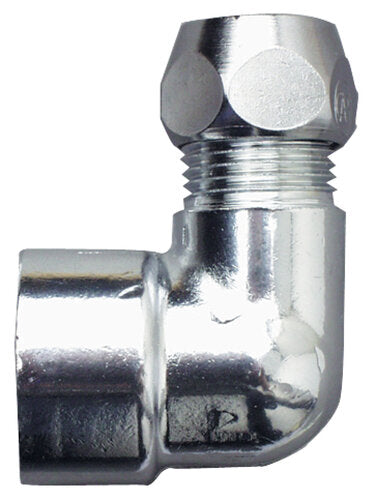

Cornat Winkelverschraubung 10 mm auf 1/2" Innengewinde – Messing verchromt

Diese Verschraubung bringt ein 10-mm-Kupferrohr im rechten Winkel an ein Gewinde: Auf der einen Seite eine Quetschverschraubung für das Rohr, auf der anderen ein 1/2" Innengewinde – und dazwischen der 90°-Bogen.

Was man in das 1/2"-Innengewinde schraubt: ein Eckventil mit Außengewinde, einen Panzer- oder Anschlussschlauch, ein Spülkasten-Anschlussrohr, ein Absperrventil. ⚠️ Die Regel dazu ist in einem Satz zu klären: Die Verschraubung trägt immer das Gegenstück zu dem, was schon da ist. Außengewinde am Gegenstück → Innengewinde an der Verschraubung, also dieser Artikel. Innengewinde am Gegenstück – etwa eine Wandscheibe – → Außengewinde; eine solche Ausführung führen wir ebenfalls.

⚠️ Jetzt der wichtigste technische Punkt, und er entscheidet darüber, ob die Verbindung hält: Eine Quetschverschraubung dichtet, indem ein Klemmring – auch Quetschring oder Olive genannt – beim Anziehen bleibend verformt und auf das Rohr gepresst wird. Er schneidet sich sozusagen fest. Daraus folgt: Der Klemmring ist ein Einmalteil. Wer eine Quetschverschraubung löst, hat einen verformten Ring – und der dichtet beim zweiten Anziehen nicht mehr zuverlässig. Richtig ist dann: neuen Klemmring verwenden und, wenn der alte sich nicht abziehen lässt, das Rohrende abschneiden und frisch ansetzen. Das ist der Grund, weshalb eine wiederhergestellte Quetschverbindung so oft tropft.

⚠️ Und die zweite Regel – zwei Verbindungen an einem Bauteil, zwei verschiedene Regeln:

• Die Quetschseite dichtet Metall auf Metall über den verformten Ring – dort gehört kein Hanf, kein Dichtband und keine Dichtmasse hinein.
• Die Gewindeseite dichtet im Gewinde – dort gehört Hanf mit Dichtungspaste oder ein für Trinkwasser zugelassenes Gewindedichtband hin, aufgebracht auf das Außengewinde des einzuschraubenden Teils. Nicht mit Gewalt eindrehen: Ein überdrehtes Innengewinde in einem Teil, das schon auf dem Rohr sitzt, ist ein ärgerlicher Schaden.

Produktmerkmale:

• Produktname: Cornat Winkelverschraubung 10 mm × 1/2" IG
• Marke: Cornat | Hersteller-Nr.: TEC582014
• Bauart: 90°-Winkel – eine Seite Quetschverschraubung, eine Seite Gewinde
• Anschluss 1: Kupferrohr Ø 10 mm (3/8"-Verschraubung) | Anschluss 2: 1/2" Innengewinde
• Material: Messing, verchromt

Produktdetails:

• Artikelnummer: 49908 | EAN: 4035300090020
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Richtungswechsel ohne Biegeradius – dort, wo kein Platz für einen Bogen ist.
• Innengewinde – für Eckventile, Panzerschläuche und Anschlussrohre.
• Kein Löten – keine offene Flamme im Unterschrank.
• Verchromt – passt zu Eckventil und Chrom-Kupferrohr.
• Gerade Ausführungen und Doppelwinkel führen wir ebenfalls.

Anwendungsbereich:

Anschluss von Kupferrohr Ø 10 mm an 1/2"-Außengewinde mit Richtungswechsel: hinter Spülkästen, in flachen Vorwänden, in knapp gebauten Unterschränken, neben Durchlauferhitzern – Bad, Gäste-WC und Küche.

Verwendungshinweise:

• ⚠️ Zwei Regeln an einem Teil – Quetschseite ohne Hanf, Gewindeseite mit.
• Winkel erst locker ausrichten, dann anziehen – das Rohr soll spannungsfrei laufen.
• Klemmring ist ein Einmalteil – beim Wiederanschluss neuen Ring verwenden.
• Rohr rechtwinklig schneiden und entgraten, nicht überdrehen.
• Zange nur mit Tuch ansetzen – Chrom nimmt Riefen für immer.

Eine Winkelausführung mit Außengewinde, ein Doppelwinkel mit zwei Quetschverschraubungen, gerade Verschraubungen 10 mm auf 1/2", doppelte Quetschverschraubungen in 8 und 10 mm, Eckventile, Kupferrohr, Klemmringe und Rohrbiegefedern führen wir ebenfalls.
