WC-ABLAUFBOGEN 22° WEISS

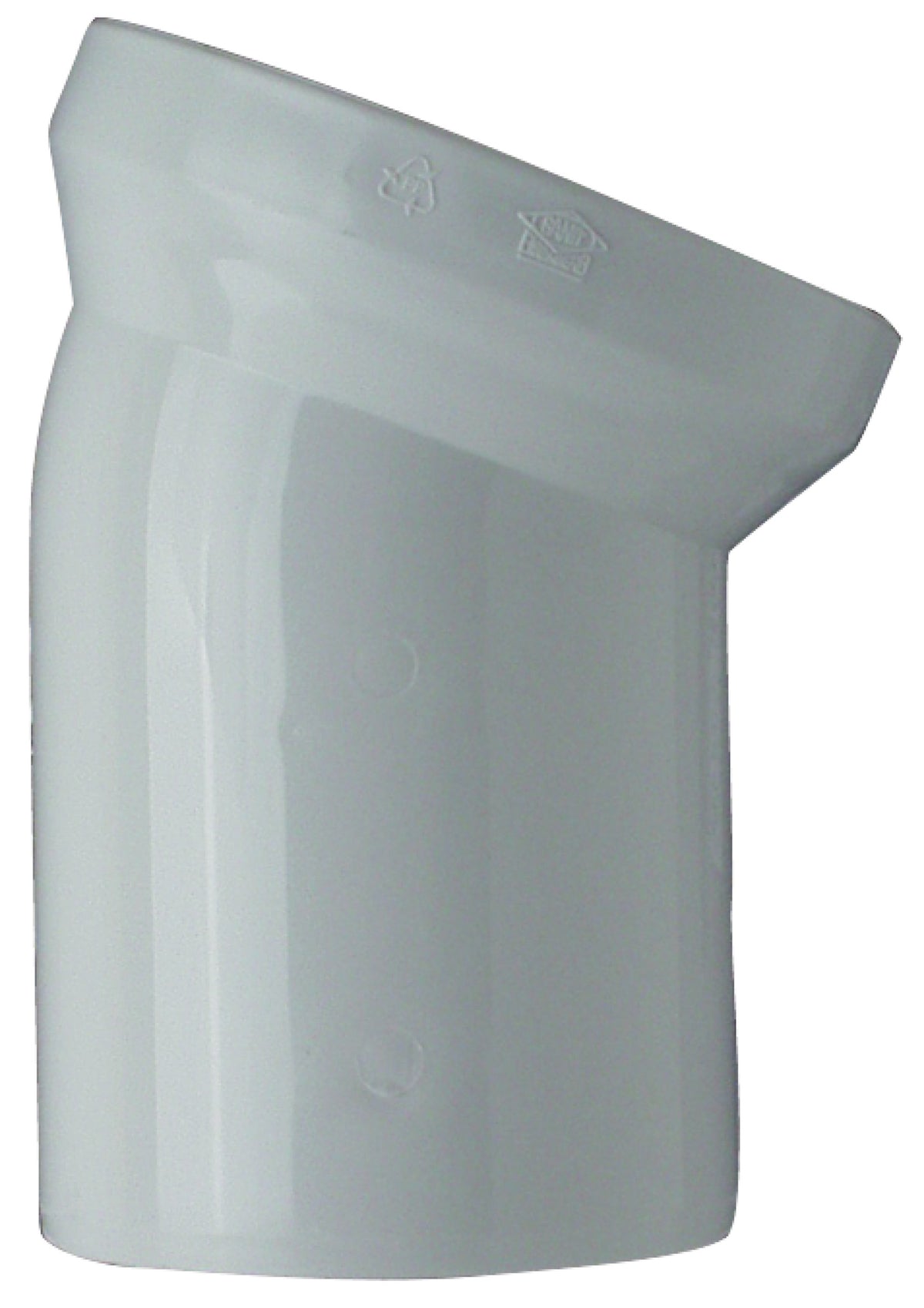

Cornat WC-Ablaufbogen 22°, weiß – für den kleinen Versatz

Der WC-Abgang ist die Stelle, an der beim Keramiktausch am häufigsten etwas nicht passt. Das alte Fallrohr sitzt fest im Boden oder in der Wand – es zu versetzen heißt stemmen, fliesen, Estrich öffnen. Das neue WC hat den Abgang aber ein paar Zentimeter woanders oder in anderer Richtung. Mit dem passenden Bogen überbrückt man das – und das ist der Unterschied zwischen einer Stunde und einem Tag Arbeit.

22° ist der kleinste Winkel und genau dafür gedacht: Das Fallrohr liegt nicht in einer anderen Richtung, sondern nur knapp daneben oder etwas zu hoch beziehungsweise zu tief. Ein 45°- oder 90°-Bogen würde in so einem Fall viel zu weit ausschlagen und das WC von der Wand wegdrücken. Mit 22° nimmt man nur wenig Versatz auf, verliert kaum Platz hinter der Keramik und behält eine strömungsgünstige, fast gerade Führung.

Und der zweite, weniger bekannte Einsatz: Zwei 22°-Bögen hintereinander, gegeneinander gedreht, ergeben einen Parallelversatz – das Rohr läuft danach in derselben Richtung weiter, nur um einige Zentimeter verschoben. Damit löst man Fälle, in denen die Richtung stimmt und nur die Achse nicht trifft. Alternativ gibt es dafür einen Ablaufstutzen mit excentrischer Muffe, der denselben Zweck in einem Bauteil erfüllt.

⚠️ Der wichtigste Hinweis zur Strömung, weil er hier oft ignoriert wird: Ein WC-Abgang führt nicht nur Wasser, sondern Feststoffe. Jede scharfe Ecke und jede Stelle, an der das Rohr aufsteigt oder durchhängt, ist eine potenzielle Verstopfung. Halten Sie die Strecke deshalb so kurz, so gerade und so gleichmäßig fallend wie möglich. Ein 22°-Bogen ist in dieser Hinsicht das harmloseste Bauteil der Familie – und wenn Sie mit 22° auskommen, nehmen Sie nicht 45°.

Zur Passung – und hier entsteht die häufigste Verwirrung: Der WC-Abgang wird als DN 100 bezeichnet, das Rohr hat aber 110 mm Außendurchmesser. Wer nach „100“ sucht und „110“ auf dem Rohr liest, denkt, es passe nicht – es ist dasselbe Maß. Messen Sie den Außendurchmesser Ihres vorhandenen Anschlussrohrs nach, bevor Sie bestellen, oder bringen Sie das ausgebaute Teil mit.

Zur Montage: Reinigen Sie den Keramikabgang und das Fallrohr, stecken Sie die Strecke trocken zusammen und stellen Sie das WC probehalber an seinen Platz, bevor Sie endgültig montieren. Erst wenn alles ohne Spannung sitzt, wird verschraubt und abgedichtet – ein verspannt eingebauter Abgang ist genau die Stelle, an der es später riecht.

Und dazu der Punkt, der die Dringlichkeit erklärt: Kanalgeruch im Bad kommt fast immer von einer undichten WC-Anschlussstelle oder von einem trockengefallenen Siphon. Man sieht die Stelle nicht, weil sie hinter der Keramik liegt – man riecht sie nur. Arbeiten Sie deshalb hier sorgfältig, solange das WC ausgebaut ist.

Produktmerkmale:

• Produktname: Cornat WC-Ablaufbogen 22°
• Marke: Cornat | Hersteller-Nr.: CKAB2200
• Winkel: 22° – der kleinste Versatz im Programm
• Typ: WC-Anschlussbogen
• Material: Kunststoff | Farbe: weiß

Produktdetails:

• Artikelnummer: 48682 | EAN: 4035300066292
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Kleiner Winkel – drückt das WC nicht von der Wand.
• Strömungsgünstig – fast gerade Führung, geringste Verstopfungsgefahr.
• Zwei Stück ergeben einen Parallelversatz.
• Kein Stemmen – das Fallrohr bleibt, wo es ist.
• 45°- und 90°-Bögen sowie ein Gelenkbogen ebenfalls im Programm.

Anwendungsbereich:

Anschluss von Stand- und Wand-WCs an vorhandene Fallrohre bei geringem Höhen- oder Seitenversatz: Keramiktausch und Badmodernisierung in Wohnungen, Mietobjekten, Ferienwohnungen und Gäste-WCs.

Verwendungshinweise:

• Rohrdurchmesser messen – DN 100 bedeutet 110 mm Außendurchmesser.
• Kleinsten ausreichenden Winkel wählen – 22° vor 45°.
• Strecke kurz, gerade und gleichmäßig fallend halten.
• Trocken zusammenstecken und WC probestellen, bevor Sie montieren.
• Nichts verspannt einbauen – dort riecht es später.

Ablaufbögen mit 45° und 90°, einen stufenlos verstellbaren Gelenkbogen 0–90°, gerade und flexible Ablaufstutzen, Stutzen mit excentrischer Muffe, WC-Anschlusssets und Spülrohrverbinder führen wir ebenfalls.
