WETTERSCHUTZGITTER V2A ECKIG,DN 150 M.

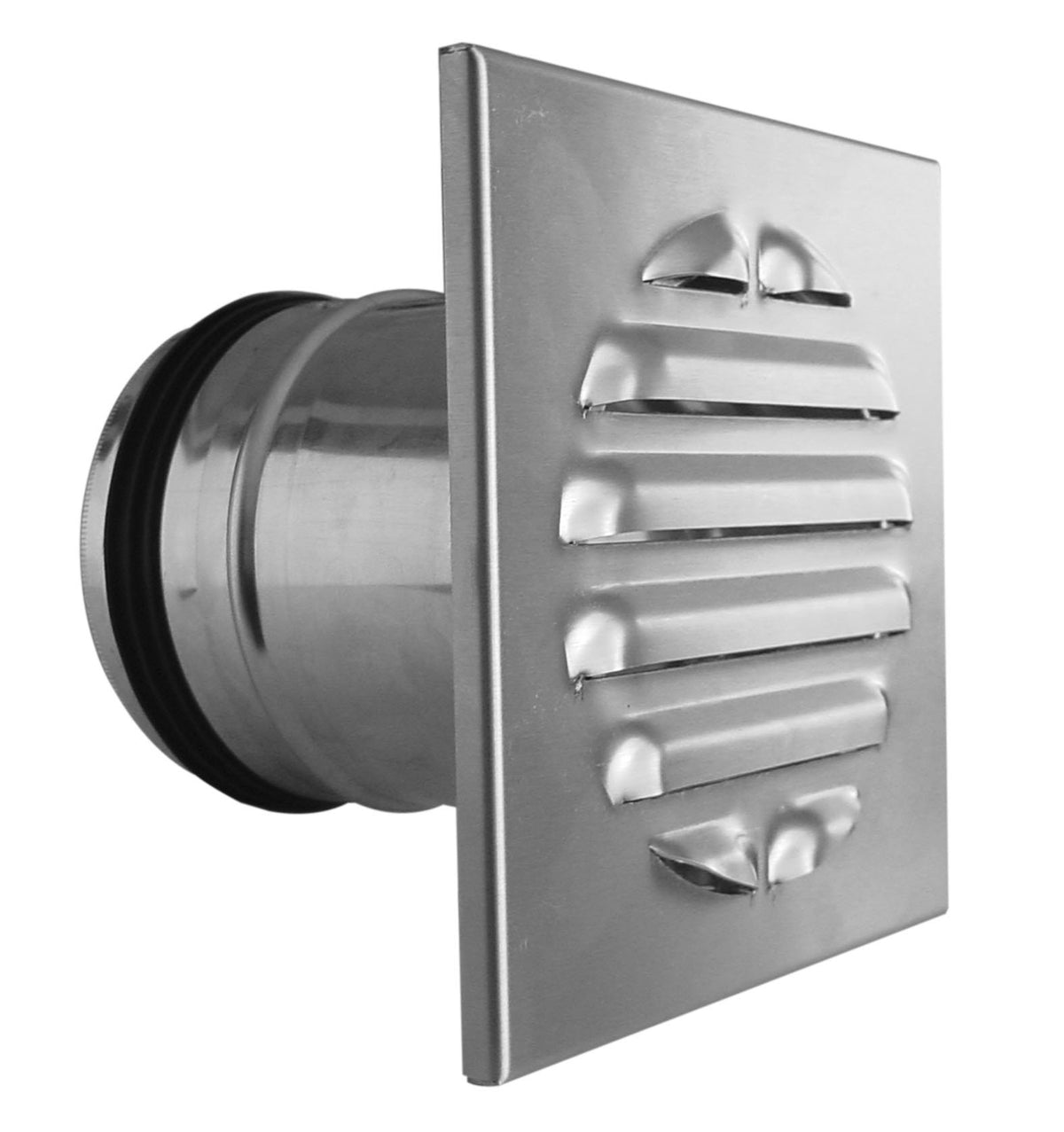

Upmann Wetterschutzgitter V2A eckig DN 150, mit Anschlussstutzen 10 cm – zum Einstecken

Dieses Gitter wird nicht geschraubt, sondern eingesteckt – und genau darin liegt sein Zweck. Es hat einen 100 mm langen Anschlussstutzen mit Lippendichtung, der in das Rohrende geschoben wird. In der Fassade bleibt keine sichtbare Schraube, kein Dübelloch, keine Bohrung neben der Kernbohrung. Bei einer Sichtbeton-, Klinker- oder frisch verputzten Wand ist das der entscheidende Unterschied.

DN 150 ist die Nennweite für die großen Luftmengen: Dunstabzugshauben mit Abluftführung, kontrollierte Wohnraumlüftung, Abluft aus Technik- und Heizungsräumen. Wo bei DN 100 die Außenmündung zum Flaschenhals der gesamten Leitung wird, bleibt hier genug Querschnitt übrig, damit der Ventilator seine Leistung auch erreicht.

Die Dichtung ist verschiebbar – damit passt der Stutzen nicht nur in Teleskoprohre, sondern auch in HT- und KG-Rohre. Wer eine Mauerdurchführung aus gängigem Abwasserrohr gebaut hat – im Altbau und bei Eigenleistung der Normalfall – bekommt damit einen sauberen äußeren Abschluss, ohne auf ein Spezialrohr wechseln zu müssen. Zugleich gleicht die verschiebbare Dichtung unterschiedliche Wandstärken und Einstecktiefen aus.

Die eckige Blende auf dem runden Rohr ist eine bewusste gestalterische Entscheidung: 200 × 200 mm quadratisch, gebürsteter Edelstahl. Das nimmt die Linien von Fenstern, Fliesen und Mauerwerk auf, statt einen Kreis in die Fassade zu setzen. V2A (Werkstoff 1.4301) rostet nicht und braucht keine Beschichtung, die abplatzen könnte.

Produktmerkmale:

• Produktname: Upmann Wetterschutzgitter V2A eckig mit Anschlussstutzen
• Marke: Upmann
• Material: Edelstahl V2A, gebürstet
• Anschluss: DN 150, Stutzenlänge 100 mm mit Lippendichtung
• Blende: 200 × 200 mm, quadratisch
• Befestigung: Steckbefestigung – ohne Schrauben in der Fassade

Produktdetails:

• Artikelnummer: 74679
• Herstellernummer: 54524
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Große Nennweite: DN 150 für Dunstabzug und Wohnraumlüftung.
• Ohne Schrauben: Keine sichtbare Befestigung in der Fassade.
• Verschiebbare Lippendichtung: Gleicht Wandstärke und Einstecktiefe aus.
• Passt in Teleskop-, HT- und KG-Rohre: Auch auf selbst gebaute Durchführungen.
• Edelstahl V2A: Rostfrei, ohne Beschichtung, die abplatzen könnte.

Anwendungsbereich:

Außenabschluss von Lüftungs- und Abluftleitungen DN 150, Dunstabzugshauben mit Abluftführung, kontrollierte Wohnraumlüftung, Abluft aus Heizungs- und Technikräumen, Mauerdurchführungen aus HT- oder KG-Rohr sowie Sichtfassaden ohne sichtbare Befestigung.

Verwendungshinweise:

• Rohrende säubern und entgraten – die Lippendichtung braucht eine glatte Anlagefläche, um zu halten und zu dichten.
• Dichtung vor dem Einstecken auf die passende Position schieben – danach ist sie im eingebauten Zustand nicht mehr erreichbar.
• Innendurchmesser des vorhandenen Rohrs prüfen – HT- und KG-Rohre gleicher Nennweite haben unterschiedliche Wandstärken.
• Lamellen nach unten zeigend einsetzen – verkehrt herum montiert führt das Gitter Regen in die Leitung.
• Mindestabstand zu Fenstern und Nachbargrenzen beachten – bei Dunstabzugsleitungen lohnt der Blick in die Landesbauordnung.

Dieselbe Ausführung in DN 100 und DN 125 führen wir ebenfalls.
