WINKEL-SCHLAUCHANSCHLUSS 90 GRAD 1" IG X 23MM F.SPUELEN-SIPHON, REZYKLAT

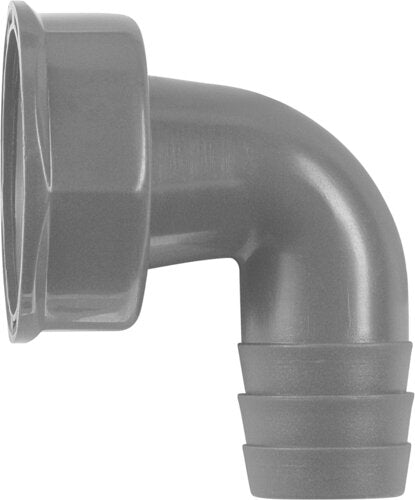

Cornat Winkel-Schlauchanschluss 90° – 1" Innengewinde, Tülle Ø 23 mm, für Spültisch-Geruchverschlüsse, Rezyklat

Das ist das Stück, mit dem der Ablaufschlauch der Waschmaschine oder des Geschirrspülers an den Spülensiphon kommt. Es wird mit seinem 1" Innengewinde an den dafür vorgesehenen Anschluss des Siphons geschraubt und bietet dann eine Tülle, auf die der Schlauch gesteckt wird. Eine Dichtung liegt bei.

Der 90°-Abgang ist kein Detail, sondern der Zweck: Er führt den Schlauch sofort zur Seite, statt ihn gerade nach vorn stehen zu lassen. Im Unterschrank ist genau das entscheidend – dort ist kein Platz nach vorn, weil dahinter die Maschine steht oder der Schrankboden anschließt. Ein gerader Stutzen würde den Schlauch zum Knick zwingen, und ein geknickter Ablaufschlauch heißt: Die Maschine pumpt gegen einen geschlossenen Schlauch.

Zur Tüllengröße, und das ist das Maß, das Sie prüfen sollten: Die Tülle ist mit Ø 23 mm ausgewiesen. Sie passt damit zu Ablaufschläuchen mit dem 22-mm-Ende – und das ist kein Zufall: Viele Ablaufschläuche sind absichtlich mit 19 mm auf der Maschinenseite und 22 mm auf der Ablaufseite gebaut. Hat Ihr Schlauch am Ablaufende nur 19 mm, passt er hier nicht ohne weiteres – dann brauchen Sie einen Schlauch mit 19/22 mm, den wir führen, oder ein anderes Anschlussstück. Messen Sie vorher am Schlauchende nach, das kostet zehn Sekunden.

Zum Gewinde: 1" entspricht rund 33 mm Außendurchmesser. Dieser Anschluss ist am Spülensiphon der dafür vorgesehene Maschinenabgang – nicht der Hauptablauf. Ist an Ihrem Siphon kein solcher Abgang vorhanden, brauchen Sie einen Siphon mit Maschinenanschluss; auch die führen wir.

Rezyklat ist hier eine belegte Angabe, nicht ein Werbewort: Cornat gibt an, dass durch den Einsatz von Rezyklaten in der Fertigung 30 % weniger Treibhausgase entstehen, bei Materialeigenschaften, die dem Neugranulat nahezu entsprechen, und mit laufenden Qualitätskontrollen. Bei einem Teil, das im Unterschrank sitzt und dessen Aussehen niemanden interessiert, ist das ein Argument ohne Nachteil.

Zur Montage: Das Gewinde dichtet über die beiliegende Flachdichtung – also kein Hanf, kein Dichtband, keine Dichtmasse. Nur handfest anziehen; Kunststoffgewinde reagieren auf Kraft mit Rissen, nicht mit Dichtheit. Den Schlauch auf die Tülle stecken und mit einer Schlauchklemme sichern – beim Abpumpen ruckt er, und eine Maschine, die beim Schleudern wandert, zieht daran. Und prüfen Sie nach dem ersten Waschgang mit einem trockenen Tuch darunter: Eine Ablaufverbindung zeigt ihre Undichtigkeit erst, wenn Wasser mit Druck durchgepumpt wird.

Produktmerkmale:

• Produktname: Cornat Winkel-Schlauchanschluss 90°
• Marke: Cornat | Material: Rezyklat
• Anschluss: 1" Innengewinde, mit Dichtung
• Tülle: Ø 23 mm zum Aufstecken von Ablaufschläuchen
• Geeignet für: Spültisch-Geruchverschlüsse | Winkel: 90°
• Farbe: grau

Produktdetails:

• Artikelnummer: 4528651
• Hersteller-Nr.: TEC356394R
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• 90°: Verhindert den Knick im engen Unterschrank.
• Dichtung liegt bei – nichts nachzukaufen.
• Rezyklat: 30 % weniger Treibhausgase in der Fertigung.
• 23 mm Tülle: Passt zum 22-mm-Ende üblicher Ablaufschläuche.
• Kein Hanf nötig – es dichtet die Flachdichtung.

Anwendungsbereich:

Ablaufanschluss von Waschmaschine oder Geschirrspüler an einen Spültisch-Geruchverschluss mit Maschinenabgang, Küchen-Unterschränke, enge Einbausituationen.

Verwendungshinweise:

• Schlauchende messen – die Tülle ist für 22 mm, nicht für 19 mm.
• Maschinenabgang am Siphon prüfen – 1" Außengewinde muss vorhanden sein.
• Kein Hanf – es dichtet die beiliegende Flachdichtung.
• Schlauch mit Klemme sichern – beim Abpumpen ruckt er.
• Nach dem ersten Waschgang prüfen – trockenes Tuch unterlegen.

Dasselbe Stück mit 45°-Abgang, eine Ausführung für Maschinen-Unterputz-Geruchverschlüsse, einen Anschluss mit zusätzlichem Kondensatanschluss sowie Ablaufschläuche mit 19/22 mm führen wir ebenfalls.
